弱电工程设备（电）箱安装工艺流程及方法.docx

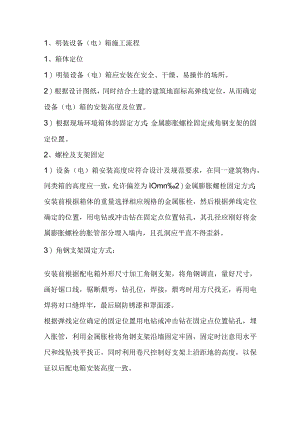

1、明装设备（电）箱施工流程1、箱体定位1）明装设备（电）箱应安装在安全、干燥、易操作的场所。2）根据设计图纸，同时结合土建的建筑地面标高弹线定位，从而确定设备（电）箱的安装高度及位置。3）根据现场环境箱体的固定方式：金属膨胀螺栓固定或角钢支架的固定位置。2、螺栓及支架固定1）设备（电）箱安装高度应符合设计及规范要求，在同一建筑物内，同类箱的高度应一致，允许偏差为IOmn2）金属膨胀螺栓固定方式：安装前根据箱体的重量选择相应规格的金属胀栓，然后根据弹线定位确定的位置，用电钻或冲击钻在固定点位置钻孔，其孔径应刚好将金属膨胀螺栓的胀管部分埋入墙内，且孔洞应平直不得歪斜。3）角钢支架固定方式：安装前根据配电箱外形尺寸加工角钢支架，将角钢调直，量好尺寸，画好锯口线，锯断煨弯，钻孔位，焊接，煨弯时用方尺找正，再用电焊将对口缝焊牢，最后刷防锈漆和罩面漆。根据弹线定位确定的固定位置用电钻或冲击钻在固定点位置钻孔，埋入胀管，利用金属胀栓将角钢支架沿墙固定牢固，固定时注意用水平尺和线坠找平找正，同时利用卷尺控制好支架上沿距地的高度，以保证以后配电箱安装高度一致。3、固定及连接1）配电箱安装应牢固、平正。2）垂直度偏差：箱体高50Omm及以下，允许偏差1.5mm；箱体高50Omm以上，允许偏差3mn2）固定面板的机螺丝应采用镀锌圆帽机螺丝，均匀的对称于四角3）配电箱面板较大时，应有加强衬铁，当宽度大于50Omm时，应做成双开门。4）在混凝土墙或砖墙上固定明装配电箱时，通常采用暗配管暗配盒、明配管、明配桥架等连接方式：X暗配管暗配盒箱体固定之前根据箱体安装位置和暗配盒位置，在箱体底板上画出开孔位置，开好孔后并将开孔周边毛刺清理干净，然后按照上步固定方法固定配电箱体。X明配管连接明配管连接明装配电箱之前，先将配电箱体固定到位，然后按照明配管工艺要求与配电箱连接到位，再完成明配管到配电箱内穿线，预留好甩线长度。X明配桥架连接：明配桥架连接明装配电箱之前，先将配电箱体固定到位，然后按照桥架施工工艺要求与配电箱连接到位，再完成桥架内线缆敷设,预留好甩线长度。4、接地金属箱体、二层板及箱门应用裸编织铜线与接地干线可靠连通。2、暗装设备（电）箱施工流程1、定位1）设备（电）箱应安装在安全、干燥、易操作的场所。2）根据设计图纸，同时结合土建的建筑地面标高弹线定位，从而确定设备（电）箱的安装高度及位置。2、预留孔洞1）根据配电箱的安装尺寸，土建排砖砌筑时预留洞口：电箱体尺寸+4Omm（左右各留20mm塞缝），洞口深度：配电箱深度。2）对砌体墙面上竖向管线划线定位并在砌体上切割开槽。3、固定及连接1）安装入户电箱或配电箱体时，先用水把预留洞内四壁浇湿，并将洞中杂物清理干净。2）根据墙面上灰饼的厚度，确定电箱在砌体墙面的深度，依据管路的走向敲掉箱体上敲落孔或开孔。3）箱体安装前在箱体表面缠一层胶带，以防止后期抹灰造成配电箱体的污染；4）将箱体固定端正，箱端面与灰饼面平齐，箱体四周塞填M5砂浆。5）垂直度偏差：箱体高50Omm及以下，允许偏差1.5mm；箱体高50Omm以上，允许偏差3mn6）暗装箱暗配管：参照钢管及PVC管暗敷流程。4、接地金属箱体、二层板及箱门应用裸编织铜线与接地干线可靠连通。3、设备（电）箱落地安装流程1、箱体定位根据设计图纸，确定设备（电）箱的安装位置。落地式箱体位置不得妨碍原有其他公共设施，不得阻碍道路；落地式配电箱的底部基座要抬高，要充分考虑浸水因素，无特别要求一般应高出地面20OrTIm以上。2、基座制作1）根据箱体的安装螺栓尺寸+10Omm进行基础划线，基础深度为300mmo2）基础开挖：基础的长宽深为净空，严格按照设计尺寸挖掘，测量时要求上部、底部各测出长宽尺寸，四个底角各测出高度,误差不得超过5cm（浮土不得计算在内）。3）基座采用1:2.5水泥砂浆砖砌体（实心粘土砖）构建，地面以下30Ornm,地上20Omrn。外壁水泥砂浆抹面,其厚度为2cm,基础与地面的连接处抹八字；砌砖过程中预留电箱和手井之间的PVC连通线管（规格数量以实际需求为准）。基础完成后，表面应二次抹面，端面整平、边缘整齐、棱角分明。3、接地用16平方接地线通过预留管道与接地系统连接；箱体上和门都有地线连接螺栓。4、箱体固定及连接1）清理基础杂物,修整预埋线管,高出箱体的基础面5080mm。2）根据确定的固定位置用冲击钻钻孔，埋入金属胀栓，将箱体在基座上固定牢固，用水平尺测量并调正箱体。3）垂直度偏差：箱体高50Omm及以下，允许偏差1.5mm；箱体高50Omm以上，允许偏差3mn注意事项1、暗装箱安装条件：应在土建专业提供一米标高线、砌筑打完灰饼后实施。2、明装箱安装条件：安装位置墙面平整，混凝土或实心砖墙安装配电箱在抹灰后进行；空心砖墙安装配电箱在抹灰前制作穿墙螺栓预埋固定，做好丝杆保护，抹灰后再安装配电箱。
