弹簧减振器正确选型.docx

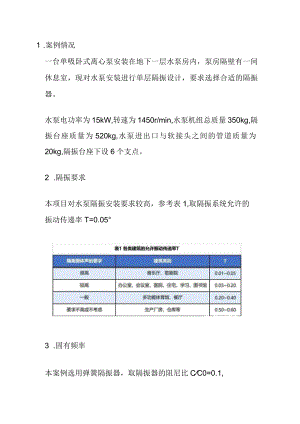

1 .案例情况一台单吸卧式离心泵安装在地下一层水泵房内，泵房隔壁有一间休息室，现对水泵安装进行单层隔振设计，要求选择合适的隔振器。水泵电功率为15kW,转速为1450r/min,水泵机组总质量350kg,隔振台座质量为520kg,水泵进出口与软接头之间的管道质量为20kg,隔振台座下设6个支点。2 .隔振要求本项目对水泵隔振安装要求较高，参考表1,取隔振系统允许的振动传递率T=0.05°3 .固有频率本案例选用弹簧隔振器，取隔振器的阻尼比CC0=0.1,水泵的扰动频率f=145060=24.7Hz,由下式（1）求得隔振系统的固有频率为fO=4.35HzTFT,+2T=-=F。【1一例+（2%产式中T一振动传递率F-通过弹性支承（隔振装置）传递给基础的传递力幅值FO-设备本身的驱动力（或激振力）幅值C/C0阻尼比（阻尼系数/临界阻尼系数）ff-频率比（设备的扰动频率/隔振系统的固有频率）4 .荷载计算按隔振系统总荷载计算公式（2）,如下：G=G1+G2+G3式中G一隔振系统总荷载（N）G1水泵机组静荷载(N)G2水泵隔振台座荷载(N)G3水泵吸水管和压水管在软接头附件靠近水泵一侧的管路荷载(N)B-动荷载系数，可根据水泵质量大小及扰动频率大小来确定，一般情况下，取值1.2150取水泵动荷载系数=1.3,根据上式求得隔振系统总荷载为：G=1.3x350x9.8+520x9.8+20x9.8=9751(N)5 .隔振器荷载计算按单个隔振器的荷载计算公式(3),如下：P=1.2×Gz式中1.2安全系数P每个隔振器的荷载(N)Z隔振器的数量隔振器的数量共6个，根据上式求得每个隔振器的荷载为:P=1.2x9751/6=1950.2(N)6 .选择隔振器根据求出的隔振系统固有频率和每个隔振器的荷载，查下表相关技术资料中弹簧隔振器的性能参数，选择GTK-A-200弹簧隔振器，其固有频率为3.7Hz。GTK弹簧隔振器EP凯电安骁GTK弹簧隔振器性能参数及外形尺寸表型号(N)长有范阻(N)整自刖度(MlM)SB有覆串(Hz)4、型尺寸()AlBlClDlHlNl1GTK-A-SO500375-750273.710.21501306812125122G-A-1001000750-1500543CTI-A-20020001500-30001084CTK-A-30030002250-45001615GTI-A-40040003000-60002156GTI-B-50050003750-75002692101809012190167GTK-B-6006000450090003238GTK-MOO80006000-120004309GTI-B-IOOO100007500-15000538IOCTK-B-1200120009000-18000645EP/电和装7 .验证根据确定的隔振器校核振动传递率,将f=3.7Hz,f=24.17Hz,CC0=0.1代入式求得：T=0.0395<0.05,因此该隔振系统选择6个GTK-A-200弹簧隔振器即可满足设计要求。
