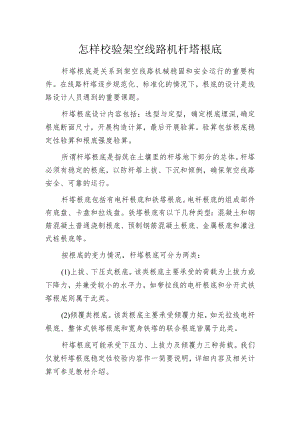

怎样校验架空线路机杆塔根底.docx

怎样校验架空线路机杆塔根底杆塔根底是关系到架空线路机械稳固和安全运行的重要构件。在线路杆塔逐步规范化、标准化的情况下，根底的设计是线路设计人员遇到的重要课题。杆塔根底设计内容包括：选型与定型，确定根底埋深,确定根底断面尺寸，开展构造计算，最后开展验算。验算包括根底稳定性验算和根底强度验算。所谓杆塔根底是指筑在土壤里的杆塔地下部分的总体。杆塔必须有稳定的根底，以防杆塔上拔、下沉和倾倒，确保架空线路安全、可靠的运行。杆塔根底包括有电杆根底和铁塔根底。电杆根底的组成部件有底盘、卡盘和拉线盘。铁塔根底有以下几种类型：混凝土和钢筋混凝土普通浇制根底、预制钢筋混凝土根底、金属根底和灌注式桩根底等。按根底的变力情况，杆塔根底可分为两类：(1)上拔、下压式根底。该类根底主要承受的荷载为上拔力或下降力，并兼受较小的水平力，如带拉线的电杆根底和分开式铁塔根底则属于此类。(2)倾覆类根底。该类根底主要承受倾覆力矩，如无拉线电杆根底、整体式铁塔根底和宽身铁塔的联合根底皆属于此类。杆塔根底可能承受下压力、上拔力及倾覆力三种荷载。我们仅就杆塔根底稳定性校验内容作一简要说明，详细内容及相关计算可参见教材介绍。L根底上拔校验受上拔力的根底，如阶梯式分开根底、拉线盘等，一般采用开挖根底施工，因根底周围土壤受到破坏，所以计算土抗力时不考虑摩擦阻力，只计算根底本身自重及上拔倒截四棱土锥台的重量（图略），以抵抗上拔力。根底上拔力由根底自重和根底底板上的土重来平衡。根底上拔校验对象常为拉线盘，拉线盘埋入土中，有平放和斜放两种。校验根底上拔稳定的方法常用土重法，即通过计算拉线盘的极限抗拔力与上拔力的平衡来校验根底上拔稳定。（其中要考虑一定的安全系数）。2 .根底下压校验受下压力的根底有两种：一种是经常受下压的根底，如转角杆塔内角侧根底和带拉线的直线型及拉长型杆塔根底；另一种是承受反复荷载，既有时根底受倒拔，有时受下压，如无拉线直线型杆塔。底盘常作为水泥杆承受根底，由于水泥杆坐在预制的底盘上，杆塔与底盘间无连接，在构造上称他为“简支”，所以在计算上它不承受水平力和弯矩，而是按中心受压根底计算。校验时，主要是计算底盘底面压应力，然后将其与天然地基许可耐压力开展比较，若小于天然地基许可耐压力则校验合格。3 .根底倾覆校验电杆的倾覆计算中是假定土壤到达了一个极限平衡状态，即依靠电杆两侧面的被动土压力到达平衡。当电杆的根底受到外力矩作用时，电杆倾覆，从而引起侧面土对根底侧壁的被动压力（为被动土压力的合力），形成对根底抵抗倾覆力矩（基底摩擦阻力忽略不计）。对于无拉线单杆，根底的倾覆力矩为全部水平力对地面的弯矩之和。对根底倾覆稳验算，需要计算根底的极限倾覆力矩、抗倾覆力及卡盘尺寸等数据，当电杆根底本身所受土壤的极限抗倾覆力缺陷以抵抗外部倾覆力时，须加卡盘以增强之。另外杆塔定位后的校验还包括交叉跨越校验、导线悬垂角校验等。
