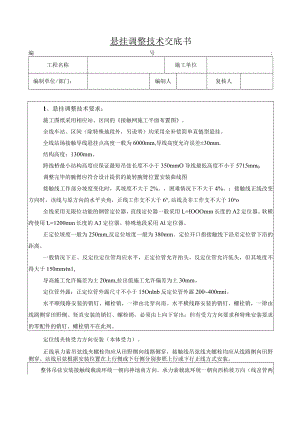

悬挂调整技术交底书编号:工程名称施工单位编制单位/部门：编制人复核人1、悬挂调整技术要求：施工图纸采用相应站、区间的接触网施工平面布置图。全线车站、区间（除特殊地段外，另说明）均采用全补偿简单直链型悬挂。全线站场接触导线悬挂点高度一般为6000mm,导线高度允许误差±30mm.结构高度：1300mm。跨线桥最小结构高度应保证最短吊弦长度不小于350mmO导线最低高度不小于5715mm0调整完毕的腕臂应符合设计提供的旋转腕臂位置安装曲线图接触线工作部分坡度变化时，其坡度不大于2%。，困难情况下不大于4%。；接触线正线改变方向时，该线与原方向的水平夹角，正线工作支不大于6°,站线及非工作支不大于10oo全线采用无限位功能的钢管定位器，直线定位器一般采用L=IOOOmm长度的A2定位器。软横跨使用L=1200mm长度的A3定位器。特殊地段采用Al定位器。正定位坡度一般为250mm,反定位坡度一般为380mm。定位开口指接触线下沿至定位管下沿的距离。一般情况下正、反定位定位管均应水平，正定位管允许抬头，反定位管允许低头，但其坡度不得大于150mmm1,导高施工允许偏差为土20mm,拉出值施工允许偏差为土30mm。定位管外露：正定位管外露尺寸不小于15Onlnb反定位管外露200400mni。水平顺线路安装的销钉、螺栓销，一律由北穿向南。水平横线路安装的销钉、螺栓销，一律由线路侧穿田野侧。竖直安装的销钉、螺栓销，必须由上向下穿出；但有受力方向要求和特殊安装要求的零配件的销钉、螺栓销不在此列。定位线夹按受力方向安装（本体受力）。正线承力索吊弦线夹螺栓均应从田野侧向线路侧穿，接触线吊弦线夹螺栓均应从线路侧向田野侧穿。站线吊弦根据安装位置在上行侧或下行侧分别参照上行或下行正线方式安装。整体吊弦安装接触线载流环统一朝向神池南方向。承力索载流环统一朝向西柏坡方向（线岔管两侧吊弦安装除外站场各股道吊弦要安装在同一断面内。承力索座及V型吊线的悬吊滑轮处安装PLP-IOOO型承力索预型保护条。软横跨悬吊滑轮处安装PLP-2000型承力索预型保护条,安装后平均温度时应使承力索预型保护条中间点位于悬吊滑轮上。中锚处承力索及承力索中心锚结辅助绳均安装PLP-500承力索预型保护条。楔形线夹回头及各类绞线、软横跨横承、固定绳端头均采用1.6软态不锈钢丝绑扎。横向承力索和上、下部固定绳回头长度：600mm,施工误差为+0-50mm,回头绑扎线用小1.6软态不锈钢线，绑扎长度为IOOmm、从端部向线夹方向量130mm为绑扎起点（绑扎完后，回头端部与绑扎线间距离为30mm）0并沟线夹两端距并沟线夹IoOmm处需用一股本线绑扎50mm。软横跨直吊线采用不锈钢丝绳整体可调结构，最短直吊弦为400mmo2、安全注意事项：进行安装作业时必须按要求设置防护，所有人员必须佩戴安全帽。施工用的工具材料（如滑轮、绳索、钢丝套等）在作业前必须经过仔细检查，无缺陷的方可投入使用。登杆作业必须系好安全带，穿不滑的工作鞋，禁止穿皮鞋。登杆前检查随身工具插挂是否牢靠，避免工具坠落伤人。不得上下抛掷工具、材料。作业时应密切注意列车，当有列车接近时应立即停止一切作业，检查料具是否侵限，保证所有人员、料具不侵入限界。接触网螺栓紧固力矩一览表序号材料名称零件螺栓型号紧固力矩1吊弦线夹MlO25Nm2可调吊弦固定螺栓M1244Nm3定位线夹MlO25Nm4接触线电连接线夹M1244Nm5承力索电连接线夹M1244Nm6并沟电连接线夹M1244Nm7T型电连接线夹M1244Nm8接触线中心锚结线夹M1244Nm9承力索中心锚结线夹M1444Nm10线岔MlO25Nm11定位环线夹M1244Nm12横承力索线夹M1244Nm13双横承力索线夹M1244Nm14承力索支撑线夹M1244Nm15承力索支撑线夹M1670Nm16定位管吊线-拉线钩M1244Nm17定位环M1244Nm18套管双耳M1244Nm19锚支定位卡子M1225Nm20承锚角钢M2298Nm21特型钢锚角钢M2298Nm22底座槽钢M1670Nm签收人:签收时间:
