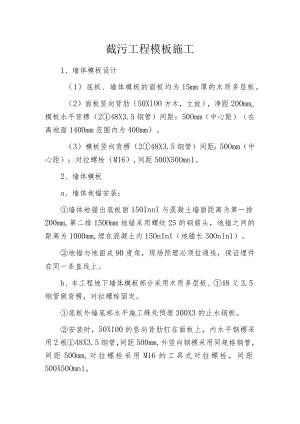

截污工程模板施工.docx
截污工程模板施工1、墙体模板设计（1）底板、墙体模板的面板均为15mm厚的木质多层板。（2）面板竖向背肋（50XlOO方木，立放），净距200mmo模板水平背楞（248X3.5钢管）间距：50Omm（中心距）（在离地面1400mm范围内为400mm）。（3）模板竖向背楞（248X3.5钢管）间距：50Omm（中心距）；对拉螺栓（M16）,间距500X50Omn1。2、墙体模板a、墙体地锚安装：墙体地锚出底板面150InnI与混凝土墙面距离为第一排200mm,第二排150Omm地锚采用螺纹25的钢筋头，地锚之间的距离为1000mm,埋在混凝土内15OnInI（地锚长30Onln1）。地锚与地面成90度角，现场预埋必须拉通线，保证埋件在同一条直线上。b、本工程地下墙体模板部分采用木质多层板、48义3.5钢管做背楞，对拉螺栓固定。底板外墙底部水平施工缝处预埋300X3的止水钢板。安装时，50X100的竖向背肋钉在面板上，内水平钢楞采用2根48X3.5钢管，间距500mm,外竖向钢楞采用同规格钢管，间距500mm,对拉螺栓采用M16的工具式对拉螺栓，间距500X50Omn1。外墙螺栓为防水螺栓，内墙采用M16普通螺栓，使用时预先穿好25的塑料套管，塑料套管必须穿过模板。外墙防水螺栓用M16的工具式对拉螺栓，中间焊止水环，止水环用3mm厚50X50mm钢板，双面焊接，满焊没有缝隙。3、墙体模板安装(1)模板穿墙螺栓设置，横向间距500mm,竖向间距500mm,距模板上下口均为200mm；先水平后竖向设置双排双48X3.5钢管，全部采用合格扣件。然后使用M16的对拉螺栓固定；墙竖向设三道钢管斜撑(沿纵向间距IOOOmm),分别支撑于从上至下200mm、1200mm.220OnmI处水平钢管背楞(若墙高超过5米，则加设4道斜撑)，模板下口与在混凝士浇注前预埋的中25钢筋头挤塞牢固。平整度、垂直度均控制在2mm以内；模板调整垂直后，拧紧穿墙螺栓；钢管斜撑两端用扣件固定，从而拉住模板，防止模板上浮。(3)模板安装完毕后，检查一遍扣件，螺栓是否紧固，模板拼缝及下口是否严密，再办预检手续。(4)外墙模板拆掉时，先拆掉模板后，再取出对拉螺栓连接头，最后使用防水砂浆补平。(5)为防止浇注混凝土时，模板上浮，墙体两侧各拉一道花篮螺栓，下部与预埋的钢筋圆环固定，上部绑扎在距离模板上口300mm的水平横肋上。(6)内墙支模时，先穿好对拉螺栓的套管，然后再穿对拉螺栓。拆模后割掉套管，使用水泥砂浆抹平。(7)墙体支模前必须对根部采用50mm宽，20mm厚的水泥砂浆找平，水泥砂浆严禁吃进混凝土内，支设模板，挤紧保证不漏浆。
