技能培训资料-柱塞泵的结构形式.docx

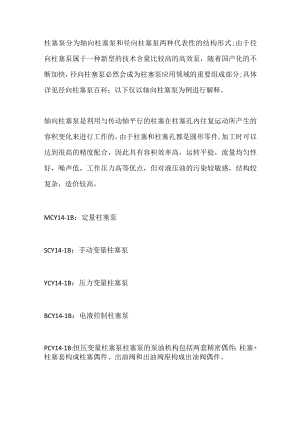

柱塞泵分为轴向柱塞泵和径向柱塞泵两种代表性的结构形式;由于径向柱塞泵属于一种新型的技术含量比较高的高效泵，随着国产化的不断加快，径向柱塞泵必然会成为柱塞泵应用领域的重要组成部分;具体详见径向柱塞泵百科；以下仅以轴向柱塞泵为例进行解释。轴向柱塞泵是利用与传动轴平行的柱塞在柱塞孔内往复运动所产生的容积变化来进行工作的。由于柱塞和柱塞孔都是圆形零件,加工时可以达到很高的精度配合，因此具有容积效率高，运转平稳，流量均匀性好，噪声低，工作压力高等优点，但对液压油的污染较敏感，结构较复杂，造价较高。MCY14-1B：定量柱塞泵SCY14-1B：手动变量柱塞泵YCY14-1B：压力变量柱塞泵BCY14-1B：电液控制柱塞泵PCY141B:恒压变量柱塞泵柱塞泵的泵油机构包括两套精密偶件：柱塞+柱塞套构成柱塞偶件、出油阀和出油阀座构成出油阀偶件。柱塞和柱塞套是一对精密偶件，经配对研磨后不能互换，要求有高的精度和光洁度和好的耐磨性，其径向间隙为0.0020.003mm柱塞头部圆柱面上切有斜槽，并通过径向孔、轴向孔与顶部相通,其目的是改变循环供油量;柱塞套上制有进、回油孔，均与泵上体内低压油腔相通，柱塞套装入泵上体后，应用定位螺钉定位。柱塞头部斜槽的位置不同，改变供油量的方法也不同。出油阀和出油阀座也是一对精密偶件，配对研磨后不能互换，其配合间隙为OQImm。出油阀是一个单向阀，在弹簧压力作用下，阀上部圆锥面与阀座严密配合，其作用是在停供时，将高压油管与柱塞上端空腔隔绝,防止高压油管内的油倒流入喷油泵内。出油阀的下部呈十字断面，既能导向，又能通过柴油。出油阀的锥面下有一个小的圆柱面，称为减压环带，其作用是在供油终了时，使高压油管内的油压迅速下降，避免喷孔处产生滴油现象。当环带落入阀座内时则使上方容积很快增大，压力迅速减小，停喷迅速。
