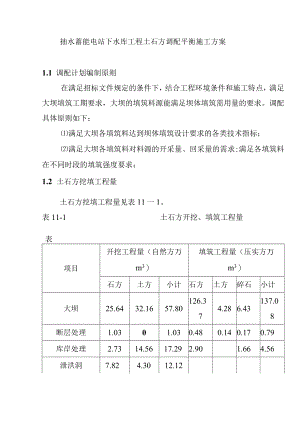

抽水蓄能电站下水库工程土石方调配平衡施工方案.docx

抽水蓄能电站下水库工程土石方调配平衡施工方案1.1 调配计划编制原则在满足招标文件规定的条件下，结合工程环境条件和施工特点，满足大坝填筑工期要求，大坝的填筑料源能满足坝体填筑需用量的要求。调配具体原则如下：满足大坝各填筑料达到坝体填筑设计要求的各类技术指标；满足大坝各填筑料对料源的开采量、回采量的需求;满足各填筑料在不同时段的填筑强度要求；1.2 土石方挖填工程量土石方挖填工程量见表11一1。表11-1土石方开挖、填筑工程量表项目开挖工程量（自然方万m3）填筑工程量（压实方万m3）石方土方小计石方土方碎石小计大坝25.6432.1657.80126.374.286.43137.08断层处理1.0301.030.480.140.170.79库岸处理2.7314.5617.292.901.664.56泄洪洞7.824.3012.12导流洞0.430.220.65围堰1.130.661.79常家冲弃渣场0.220.420.64合计37.8751.6689.83130.885.088.26144.221.3 填筑料折算系数根据本工程土料、岩石特性，建筑物开挖施工方法，结合本公司面板堆石坝施工利用料施工经验，确定本工程利用料折算系数如下：土料自然方与压实方折算系数：自然方/压实方=1.18；岩石自然方与压实方折算系数：自然方/压实方=0.76；上库堆存转运场石料回采系数：1.0；土料场开采利用系数：0.90；1.4 利用开挖料的规划和措施本标工程的开挖料分为土料和石渣料,其中土料的开挖部位为大坝坝基、趾板地基、库岸岸坡防护、导流洞进出口、泄洪洞进出口、下游河道、围堰基础、土料场；石渣料的开挖部位为大坝坝基、趾板地基、库岸岸坡防护、导流洞、洪洞、下游河道、围堰基础及常家冲石料场等。1.4.1 大坝、趾板地基开挖大坝、趾板坝基土石方开挖共计57.80万根据合同文件，不作为大坝坝体填筑料，只能用于临时施工道路或施工场地的填筑，因此，在挖装过程中，应将土料和石渣料分开装运，除石渣10万m3（松方）运往下库内明挖堆存场外,其余弃渣弃往下游常家冲弃渣场。1.4.2 断层处理断层处理石方开挖计1.03万?（自然方），弃往下游常家冲弃渣场1.4.3 库岸处理土石方开挖库岸处理土石方开挖总计17.29万?（自然方），除2.90万m3直接用于库岸处理填筑外，其余14.39万m3（自然方）全部弃往常家冲弃渣场。1.4.4 导流洞开挖导流洞进出口及其洞挖共计0.65万m3（自然方），洞挖料0.33万m3（自然方）运往洞挖料备存场，其余全部弃于下游常家冲弃渣场。1.4.5 泄洪洞开挖泄洪洞土石明挖及洞挖共计12.12万m3（自然方），洞挖料L36万m3（自然方）运往洞挖料备存场，其余全部弃于下游常家冲弃渣场。常家冲弃渣场土石方开挖共计0.64万m3（自然方），就近弃于常家冲弃渣场。1.5 填筑料源规划1.5.1 大坝填筑料源根据合同文件的要求，大坝垫层料和特殊料由地下输水发电系统标人工碎石加工系统轧制，本标采购后直接上坝填筑，方量总计6.43万nr?（压实方），过渡料全部由常家冲面料场爆破开采，总量计1.47万m3（压实方），堆石料除利用库内明挖堆存料场约20万nr?（自然方）外，其余均由常家冲石料场开采。坝前趾板铺盖土料来源于下库土料场，共计4.28万m3（压实方）。趾板铺盖暂需石渣5.69万m3（压实方），来源于库内明挖堆料场，护坡砌筑块石4.83万m3（码方）来源于常家冲石料场。1.5.2 库岸处理填筑料源库岸岸坡填筑料约2.9万n?（压实方），由库岸岸坡开挖料留用，所需1.66万n?（压实方）碎石，从砂石系统采购。1.5.3断层处理填筑料源断层处理填筑料源石方0.48万m3（自然方）由常家冲石料场开采，土方0.14万n?（自然方）由桃花村土料场开采，所需约0.17万n?（压实方），从砂石系统采购。1.5.4 围堰填筑料源围堰填筑土料来源于土料场的开挖土料，约0.66万石渣料和块石料来源于库内明挖堆料场的石渣料，约1.13万m3（压实方）。1.6 土石方调配计划土石方调配计划见附图：GZB-HMF-XKSG-14土石方调配平衡图。
