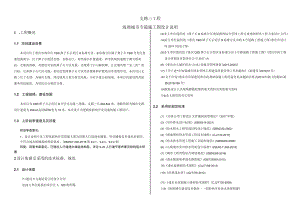

支路三工程海绵城市专篇施工图设计说明.docx

支路三工程海绵城市专篇施工图设计说明1 .工程概况1.1 项目建设背景本项目位于重庆市南岸区CBD弹子石示范区B标准分区。B标准分区属于弹子石CBD开发区重要组成部分，位于弹子石组团北面，东临长江，南至渝长扩能通道，西至机场快速路寸滩大桥南段，北临南滨路，其建设对加快弹子石片区发展，实现弹子石与解放碑、江北城共塑“金三角”的目标，完善弹子石片区功能，更好的发挥弹子石片区经济聚集和扩散效应有重要作用。本次设计支路三位于北部，为城市支路，周边地块主要为居住用地，另有少量公园绿地，本项目的建设将直接服务周边地块，为居民出行提供方便。1.2 工程规模、建设范圉本项目为CBD弹子石示范区B分区内支路三道路，支路三长684.844米，道路等级为城市支路.设计速度为20kmh,标准路幅宽为16米。本次设计为道路低影响开发设施的施工图设计。1.3 上阶段审查意见及回复初设审查意见：1、设计说明中本工程低影响开发措施主要为设置人行道透水铺装，但该铺装仅有透水砖面层，不符合透水破铺装的构造要求。(DBJ5O"-292-2O18第9.2.1、9.2.3、9.2.4条)回复：同意专家意见。已修改人行道透水铺装结构层，详见S-20人行道平面布置及结构层大样图.2设计依据及采用的技术标准、规范2.1 设计依据(1)建设方与我院签订的设计合同(2)业主单位提供的项目区1：500地形图：(3)业主单位提供的弹子石B标准分区规划路网综合管网工程方案规划研究工程方案设计文件<4)业主单位提供的重庆CBD弹子石示范区B标准分区市政5号道路工程施工图(重庆市设计院2017.10)电子版:(5)业主单位提供的重庆CBD弹子石示范区B标准分区3号路道路工程施工图(武汉市政工程设计研窕院有限责任公司2017,11)(6)重庆市主城区排水(污水)设施及管网规划(2015-2020)<7)关于进步加强城市排水管网工程建设质量管理工作的通知(渝建发(2019)10号)<8)关于印发重庆市房屋建筑和市政基础设施工程质量常见问题防治要点(2019年版)的通知(渝建(2019)198号)(9)我院设计人员现场踏勘收集的相关资料及其他相关资料(10)业主提供的其它资料2.2 采用的规范标准(1)市政公用工程设计文件编制深度规定(2017年版)(2)室外排水设计标准(GB50014-2021)(3)给水排水工程管道结构设计规范(GB50332-2002)(4)埋地塑料排水管道工程技术规程(CJJ143-2010)(5)给水排水管道工程施工及验收规范(GB50268-2008)(6)山地城市室外排水管渠设计标准(DBJ50-T-296-2018)(7)城市工程管线综合规划规范(GB50289-2016)(8)透水路面病和透水路面板(GB/T25993-2010)(9)透水前路面技术规程(CJJ/T188-2012)(10)砂基透水砖(JG/T376-2012)(11)透水水泥混凝土路面技术规程(CJJ/T135-2009)(12)海绵城市建设技术指南一一低影响开发雨水系统构建集蓄利用雨水补充地下水削减峰值流量净化雨水转输汴流总量径流峥值径流污染分散相对集中建造我用维护费用（以SS计，%）效果透水砖铺装OO©低低80-90透水水泥混凝土OOQO©O高中80-90透水沥青混凝土OO©OOO高中80-90绿色屋顶OO©O高中70-80好下沉式绿地OO低低般简易型生物滞留设施O©OO低低好复杂型生物滞留设施OO©中低70-95好渗透塘OQOQ一中中70-80般渗井O©O低低一一湿塘OO©一高中50-80好雨水湿地OO高中50-80好调节塘OOOO高中般调节池OOOOOO一高中一一转输型植草沟OOO低低35-90般（13）低影响开发雨水系统设计标准DBJ50/T-292-2018（14）海绵城市建设项目评价标准DBJ50/T-365-2020（15）重庆市海绵城市建设工程设计文件编制深度规定一低影响开发雨水系统（试行）渝建（2016）489号（16）建设工程海绵城市建设效果专项评估技术指南（试行）（渝建人居12020）25号）3.海绵城市设计3.11. D土建工程3.12. 1设计原则（1）道路LlD设施的选择应与规划用地性质相协调，因地制宜、经济有效、方便易行，充分结合道路红线内外绿化带进行设计；（2）道路Ln）设施的选择应充分考虑设计道路及其周边的土壤、地质特征；（3）道路Ln）设施只负责收集道路范围的降雨，地块内部的雨水通过地块内部的LID设施处理、外排雨水通过雨水管直接汇入市政雨水系统；（4）有泄流通道功能的道路应满足洪涝水的顺坡排放至下游泄洪通道，且道路不应存在可能产生内涝特征的低洼点，若非工程措施因地势受限，则应保证有雨水塘等雨水调蓄设施.3.13. L2功能设施比选道路工程LID系统包括雨水花园、渗水路面（人行道）、生态树池、雨水管网、污水管网等。LID低影响开发设施往往具有补充地下水、集蓄利用、削减峰值流量及净化雨水等多个功能。低影响开发设施比选一览表单项设施功能控制目标处置方式经济性污染物去除率景观技术类型(按主要功能)单项设施ESWi米剂建筑与小城市道绿地与广城市水雨水湿地蓄水池OO雨水罐OOO调节技术调节塘调节池一转输技术转输型植草沟干式植草沟湿式植草沟海管7渠O截污净化技术植被缓冲带初期雨水弃流设施O©O人工土壤渗滤©O©注：一一宜选用一一可选用O一不宜选用。本次设计道路人行道宽度仅4m,无下凹式绿地实施空间，道路纵坡较大也不利于雨水的收集和滞留。据了解项目所在片区市政道路均未考虑海绵城市专项设施设计，结合业主意见，本项目仅考虑人行道透水铺装。3.L3海绵指标计算(1)设计标准根据袁庆市海绵城市规划与设计导则，本次设计道路控制指标为：年径流总量控制率不低于70%,对应设计日降雨量为18.1mm。年径流污染去除率不低于50%。道路红线范围以内，包括车行道及人行道，设计单位范围内下垫面分析如下：序号下垫面种类面积(m2)面积占比1透水铺装44970.52不可控车行道44980.53总计89951(2)总体控制指标计算总体控制指标包括年径流有效控制率及年径流污染去除率。本项目属于有年径流总量控制要求的建设项目，雨水径流污染控制宜采用低影响开发模式来实现，雨水径流污染控制容积VW=VT(年径流总量控制容积)。单项设施功能控制目标处置方式经济性污染物去除率（以SS计，%）景观效果集蓄利用雨水补充地卜水削减后值流量净化雨水转输径流总量径流峰值径流污染分散Ill对集中建造费用维护费用干式植草沟OOO©低低35-90好湿式植草沟OOOOO中低好渗管/渠OOO©O中中35-70植被缓冲带OOOOO低低50-75般初期雨水弃流设施OOOO低中40-60注：1强©较强O弱或很小；2SS去除率数据来自美国流域保护中心（CenterForWatershedProtection,CWP）的研究数据。各类用地中低影响开发设施选用一览表技术类型（按主要功能）单项设施田Uh来l建筑与小城市道绿地与广城市水渗透技术透水砖铺装透水水泥混凝土©©透水沥青混凝上©绿色屋顶OOO下沉式绿地简易型生物滞留设复杂型生物滞留设©渗透塘O濠井O储存技术湿塘人行道铺装采用规格为60X30X6Cm的芝麻白仿石材生态透水砖。砖块表面不得有蜂窝、露石、脱皮、裂健等现象，彩色方块必须表面平整，色彩均匀线路清晰、棱角整齐。人行道透水砖采用挤浆法安砌，无缝搭接，不得有翘动现象，不得有积水现象。人行道透水矿强度应不低于C30,质地均匀，不得有分层现象。表面不得有贯穿裂纹，非贯穿裂纹投影长度不超过IOmm0其物理性能指标如下表。本工程采用透水砖的透水系数不应20xl0%ms,防滑性能（BPN）不应小于60、保水率不小于0.6gcm耐磨性的磨坑长度不应大于35mm。外观质量、尺寸偏差、力学性能、物理性能等其他要求应符合透水路面砖和透水路面板（GB/T25993-2010）×透水砖路面技术规程CJJfT188-2012的规定。且透水砖产品应选用免烧结节能环保产品。透水砖的强度等级应通过设计确定，可根据不同的道路类型按下表选用。透水醇强度等级道路类型抗压强度（MPa）抗拆强度（MPa）平均值单块最小值平均值单块最小值小区道路（支路）、广场、停车场>50.0>42.0>6.0>5.0人行道、步行街>40.0>35.0>5.0>4.2透水砖面层应与周围环境相协调，其破型选择、铺装形式由景观设计人员根据铺装场所及功能要求确定。透水砖的铺砌完成并养护24h后，进行填缝处理，分多次进行；填缝砂应采用干的细沙，
