改造单册目录及说明.docx

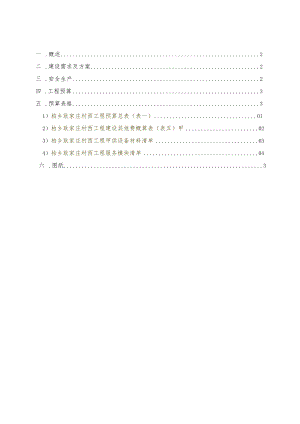

一 .概述2二 .建设需求及方案2三 .安全生产2四 .工程预算3五 .预算表格31）柏乡耿家庄村西工程预算总表（表一）Ol2）柏乡耿家庄村西工程建设其他费概算表（表五）甲023）柏乡耿家庄村西工程甲供设备材料清单034）柏乡耿家庄村西工程服务模块清单04六 .图纸3一.概述本工程为邢台铁塔柏乡耿家庄村西单项工程，各项设计依据、建设原则及注意事项等详见公共册说明部分。二.建设需求及方案耿家庄村位于柏乡东部，目前该站址为X家运营商共用（移动公司专用），现有基站设备X套，天线X面；有三管塔（45米）1座，3平台；机房1套，内有600A开关电源1架，配置整流模块50A*4块，500Ah蓄电池组2组。本期工程移动公司提出建设需求，拟在该站新增基站（BBU）1台，RRU3台，功耗约3KW。目前本站三管塔3平台均已占用，已安装天线9面；交流引入空开为380V/63A,现有直流负荷30A,剩余一次下电直流输出端子1个。以3套系统满负荷功耗为9KW为基础进行计算，本期工程建设方案如下：1）动力配套：新增48V/50A整流模块2块，将剩余输出端子更换为IOOA（熔断器Or空开），新增直流配电箱1个（输入63A,输出32A*4）。2） 土建：本次工程铁塔满足安装需求，可直接在塔身（第X层平台）35米处安装3根抱杆。3） 土建：本次工程铁塔不满足安装需求，需对铁塔进行改造。方案：拆除塔身45米处二平台，拆除后在塔身45米处恢复安装原3面天线，在塔身35米增加3副天线满足本次需求。天线割接需与运营商进行沟通，协商一致后进行割接、拆除和恢复工作。4） 土建：本次工程铁塔不满足安装需求，经与运营商沟通，同意在将X平台（x米处天线）更换为双频天线，解决覆盖需求，不再对铁塔进行改造。土建建设方案没用的直接删除，只保留本站的土建建设方案三.安全生产通信工程基础工程建设及设备安装施工应符合工信部YD5201-2014号文件通信建设工程安全生产操作规范、工信部YD5221-2015通信设施拆除安全暂行规定和【2015】406号文件通信建设工程安全生产管理规定。改造工程项目的安全措施必须与主体工程同时设计、同时施工、同时投入生产和使用。安全设施投资应当纳入建设项目概算。本工程涉及的各项安全法律法规及注意事项见公共册说明部分及本册图纸部分。四.工程预算2015年邢台铁塔柏乡耿家庄村西新建工程一阶段设计预算投资为337497.44元人民币（不含增值税），各部分投资情况如下表：投资情况表序号项目金额（元）设备及建筑安装投资308017.641其中：铁塔专业91297.112铁塔基础土建专业107797.313动力配套专业28929.524机房（柜）土建专业59101.215室内分布系统专业0.006传输专业0.00二其他投资29479.801其中：租赁基站机房装修0.002外电引入27319.803选址费2160.00三总金额（不含增值税）：337497.44四总金额（含增值税）：360160.04五.预算表格六.图纸
