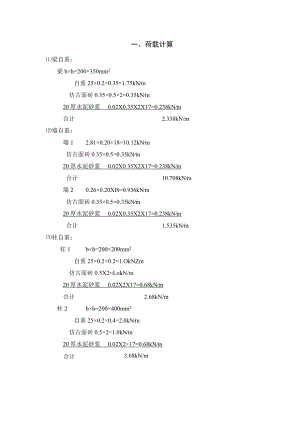

一、荷载计算梁自重：梁b×h=200×350mm2自重25×0.2×0.35=1.75kNm仿古面砖0.35×0.5×2=0.35kNm20厚水泥砂浆0.02X0.35X2X17=0.238kNm合计2.338kN/m墙自重：墙12.81×0.20×18=10.12kNm仿古面砖0.35×0.5=0.35kNm20厚水泥砂浆0.02X0.35X2X17=0.238kNm合计10.708kNm墙20.26×0.20Xl8=0.936kNm仿古面砖0.35×0.5=0.35kNm20厚水泥砂浆0.02X0.35X2X17=0.238kNm合计1.535kNm柱自重：柱1b×h=200×200mm2自重25×0.2×0.2=1.OkNZm仿古面砖0.5X2=LokN/m20厚水泥砂浆0.02X2X17=0.68kNm合计2.68kN/m柱2b×h=200×400mm2自重25×0.2×0.4=2.0kNm仿古面砖0.5×2=1.0kNm20厚水泥砂浆0.02X2×17=0.68kNm合计3.68kN/m框架受荷计算图31框架柱示意图框架荷载为:梁：梁自重+墙体荷载=2.338+1.535=3.873kNm柱1：柱自重=2.68X3.47=9.3kN柱2：柱自重=3.68X3.47=12.77kN基础顶荷载：10.708X2.8l=30.09kNm3.873触12,779.36605380660图31框架荷载示意图3、内力计算梁弯矩的计算CQO2梁端M=-X3.873=-9.34NM12C-IQ2跨中M=T-x3.873=4.61kNM24剪力的计算V=-×3.873×5.38=l0.42ZN24、配筋设计混凝土强度C25fc=11.9Nmm2ft=1.27Nmm2ftk=1.78Nmm2钢筋HPB300fy=300Nmm2fyk=300Nmm2HRB400fy=360Nmm2fyk=400Nmm24.1 框架梁截面设计4.1.1 正截面受弯承载力计算梁的支座考虑了柱支承宽度的影响，按支座边缘截面的弯矩计算，其值为：M计=M组T组Xb/2式中：M组为梁内力组合表中支座轴线上的弯矩值；V组为相应组合的支座剪力，b为柱的支承宽度。单排钢筋as=30mmho=h-as=35Omm-3Omm=32Omm梁20OmmX35Omm)1 层跨中截面M=1.2×4.67=5.6kN.mREM=0.75×5.6=4.2kN.m4.2x106-11.9×200×3202=0.017=-l-2as=l-l-2×0.017=0.017=0.35A=%加心=LOxl1.9x200x320x0.017-35岫丽?Sfy36045fpmin=max0.2%,(-)%=0.2%Amin=PmiM=2×200×320=128W实配218(As=508mm2)(山级钢筋)上部按构造要求配筋。4.1.2 斜截面受剪承载力计算：梁Vba=10.42kNRE%a=0.85×10.42=8.857kNI。=5.38 035=15.37 2.5O.2O3cfcbho=0.2×1.0×14.37V/mn×200mm×350mm=200.2kNrREVhtmin满足要求.nAxrlzff½,min-0.428.857×103-0.42×1.43×200×320n-=<US1.25v1.25×300×320梁端箍筋加密区取双肢箍68,S取min(8d,hb4,150mm),s=150mm,ls=100mm非加密区的长度取max（1.5hb,500mm）,取50Omm.-=0.1010.066S100PSV_101s 300 × 100f127=0.00340.28人=0.28=0.0012fyv300加密区实配箍筋2的1004.2框架柱下基础设计4.2.1选型选用阶梯形基础，混凝土强度等级用C25,钢筋用HRB400.得参数：fl=.27Nmm2fy=360N/mm24.2.2确定基顶荷载（1）由基础梁和墙传来的恒荷载设计值N=30.090.36l.2=13ZN（2）柱传来的荷载设计值NI=(9.3+1.28)×1.2=12.70ZNN2=(12.77+11.70)×1.2=29.36ZN4.3.3确定基底尺寸假定基础底面尺寸为1.36mX0.8m,修正后的地基承载力特征值：fa=200kPa12,7÷ 29.36 +131.36×0.8=55.061.088=50.6 MPa <fa故基底尺寸最后采用a×b=1.36m×0.8m4.3.4确定基础高度(h=300mm,ho=300-50=25Omm)柱边抗冲切力用=0.6mz=0.6xl.27x柱边处基底的冲切力Fl=PsA,=PnA-A2)QQAOQQ09=55.06×(-y-0.25)×0.8-(-y-0.25)2=2.06)l2V=im.775抗冲切力足够，h=30OmlTl变阶处可不进行抗冲切验算。6.3.5计算基底配筋(1)基底钢筋基底中心净反力：P=:柱边截面处：MI=-X50.61×(1.36-0.4)X(0.8-0.2)×(0.8×1.36+0.4)=.82kNm0.9v0.9 × 360×250=22A5mnt选用512200,As=565.2mm2(可)
