新平隧道2#平导横通道方向监控量测月报2018.8.19.docx

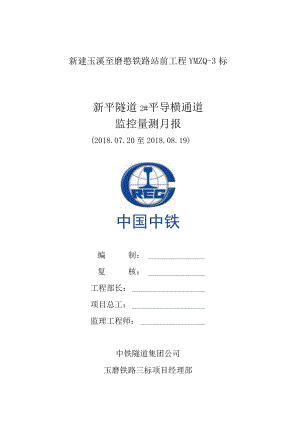

新建玉溪至磨憨铁路站前工程YMZQ-3标新平隧道2#平导横通道监控量测月报(2018.07.20至2018.08.19)中国中铁编制：复核：工程部长：项目总工：监理工程师：中铁隧道集团公司玉磨铁路三标项目经理部2018年08月19日一、本月项目施工情况二、本月监测工作概况三、本月隧道监测工作数据统计四、监测数据分析及施工建议五、监控量测信息化工作完成情况2六、下月监控量测计划3一、本月项目施工情况隧道名称项目掌子面施工里程段仰拱二次衬砌围岩级别施工方法新平隧道2#平导横通道隧道里程H2TD0+2.4-H2TD0+54.5H2TD0+0.0-H2TD0+17.00.0V三台阶本月进尺（In）52.117.00.0、本月监测工作概况本月对新平隧道2#平导横通道行了隧道拱顶沉降监测和隧道净空收敛监测。本月新平隧道2#平导横通道方向洞新埋设测点情况详见下表2.I0表2.1新平隧道2#平导横通道本月监测测点布设情况隧道名称监测项目序号监测测点编号初测日期备注新平隧道2#平导横通道拱顶下沉1GDXC0+0032018/7/202GDXC0+0062018/7/233GDXC0+0092018/7/244GDXC0+0122018/7/275GDXC0+0152018/7/286GDXC0+0182018/7/297GDXC0+0212018/7/308GDXC0+0242018/7/319GDXC0+0272018/8/510GDXC0+0302018/8/611GDXC0+0332018/8/712GDXC0+0362018/8/813GDXC0+0392018/8/914GDXC0+0422018/8/1415GDXC0+0452018/8/1516GDXC0+0482018/8/16净空收敛1ZBSL0+000-22018/7/182ZBSL0+003-12018/8/23ZBSL0+003-22018/7/204ZBSL0+006-12018/8/35ZBSL0+006-22018/7/236ZBSL0+009-12018/8/37ZBSL0+009-22018/7/248ZBSL0+012-12018/8/49ZBSL0+012-22018/7/2710ZBSL0+015-12018/8/411ZBSL0+015-22018/7/2812ZBSL0+018-12018/8/513ZBSL0+018-22018/7/2914ZBSL0+021-12018/8/615ZBSL0+021-22018/7/3016ZBSL0+024-12018/8/617ZBSL0+024-22018/7/3118ZBSL0+027-12018/8/719ZBSL0+027-22018/8/520ZBSL0+030-12018/8/821ZBSL0+030-22018/8/622ZBSL0+033-12018/8/923ZBSL0+033-22018/8/724ZBSL0+036-12018/8/1725ZBSL0+039-12018/8/8三、本月隧道监测工作数据统计本月新平隧道2#拱顶沉降和净空收敛监测数据统计如下表3.1-3.2。表3.1新平隧道2#平导横通道沉降监控量测统计分析表量测断面里程（测点编号）围岩级别施工方法本月变形（mm）实测最大位移值（ran）管理等级处理措施GDXC0+000IV台阶法-23.6-30.9安全正常施工GDXC0+003IV台阶法-41.2-41.2安全正常施工GDXC0+006IV台阶法-29.2-29.2安全正常施工GDXC0+009IV台阶法-21.9-21.9安全正常施工GDXC0+012IV台阶法-9.8-9.8安全正常施工GDXC0+015IV台阶法-16.4-16.4安全正常施工GDXC0+018IV台阶法-13.0-13.0安全正常施工GDXC0+021IV台阶法-2.6-2.6安全正常施工GDXC0+024IV台阶法-21.8-21.8安全正常施工GDXC0+027IV台阶法-21.2-21.2安全正常施工GDXC0+030IV台阶法-18.7-18.7安全正常施工GDXC0+033TV台阶法-22.5-22.5安全正常施工GDXC0+036IV台阶法-13.2-13.2安全正常施工GDXC0+039IV台阶法-28.8-28.8安全正常施工GDXC0+042IV台阶法-14.4-14.4安全正常施工GDXC0+045IV台阶法-8.2-8.2安全正常施工GDXC0+048IV台阶法-12.5-12.5安全正常施工注：测点上升为“+”，测点下沉为“-”。表3.2新平隧道2#平导横通道收敛监控量测统计分析表量测断面里程（测点编号）围岩级别施工方法本月变形（mm）实测最大位移值（Inm）管理等级处理措施ZBSL0+000-1IV台阶法-33.2-35.3安全正常施工ZBSL0+000-2IV台阶法-10.1-10.1安全正常施工ZBSL0+003-1IV台阶法-52.9-52.9预警二级加强监控量测ZBSL0+003-2IV台阶法-6.8-6.8安全正常施工ZBSL0+006-1IV台阶法-41.5-41.5安全正常施工ZBSL0+006-2IV台阶法-5.0-5.0安全正常施工ZBSL0+009-1IV台阶法-31.7-31.7安全正常施工ZBSL0+009-2IV台阶法-6.7-6.7安全正常施工ZBSL0+012-1TV台阶法-46.8-46.8安全正常施工ZBSL0+012-2IV台阶法-9.7-9.7安全正常施工ZBSL0+015-1IV台阶法-26.1-26.1安全正常施工ZBSL0+015-2IV台阶法-18.4-18.4安全正常施工ZBSL0+018-1IV台阶法-20.9-20.9安全正常施工ZBSL0+018-2IV台阶法-0.7-0.7安全正常施工ZBSL0+021-1TV台阶法-36.1-36.1安全正常施工ZBSL0+021-2IV台阶法-6.8-6.8安全正常施工ZBSL0+024-1IV台阶法-32.2-32.2安全正常施工ZBSL0+024-2IV台阶法-20.5-20.5安全正常施工ZBSL0+027-1IV台阶法-13.7-13.7安全正常施工ZBSL0+027-2IV台阶法-8.0-8.0安全正常施工ZBSL0+030-1IV台阶法-14.9-14.9安全正常施工ZBSL0+030-2IV台阶法13.6-13.6安全正常施工ZBSL0+033-1IV台阶法-21.9-21.9安全正常施工ZBSL0+033-2IV台阶法-4.9-4.9安全正常施工ZBSL0+036-1IV台阶法-22.5-22.5安全正常施工ZBSL0+039-1IV台阶法-20.3-20.3安全正常施工注：隧道净空外张为,内敛为。四、监测数据分析及施工建议本月新平隧道2#平导横通道GDXC0÷003面变化量相对较大，对该断面的监控变形分析如下：拱顶下沉测点GDXC0+003本月沉降-41.2mm开累沉降-41.2mm,小于监测控制值；净空收敛测线ZBSLo+003-1本月收敛-52.9mm,开累收敛-52.9mm,累计变形已达到黄色预警值；净空收敛测线ZBSL0+003-2本月收敛-6.8mm,开累收敛-6.8mm,小于监测控制值;拱顶下沉测点、净空收敛测线历时变化曲线图如4.1-4.2所示。V*-GDX(0+0037月19日7月23日7月27口7月31日8月4日8月8日8月12日8月16日8月20口期日Oooooooo112-3-45-6(目)Ss图4.1新平隧道2#平导横通道拱顶沉降测点变化历时曲线7月19日7月23日7月27日7月31日8月4日8月8日8月12日8月16日8月20日(WI)卷与噱图4.2新平隧道2#平导横通道周边收敛测线变化历时曲线施工建议：从本月监测数据来看，隧道内部分测点累计变形较大，已达到黄色预警值。建议现场加强施工控制，隧道初期支护及时进行封闭，减少围岩无支护暴露时间，确保隧道结构安全和施工安全。五、监控量测信息化工作完成情况本月各洞口均严格按照玉磨铁路总公司要求开展隧道监控量测信息化工作。六、下月监控量测计划1、继续进行各隧道监控量测工作，及时进行数据分析。2、对变形较明显工作面及时采取加强监测措施，同时加强洞内外巡视。根据现场情况对监测工作做出调整以确保隧道施工安全。3、按监控量测实施细则的要求进行布设量测断面，确保量测数据及时、真实反映围岩变化。4、定期对各开工工点进行巡查，及时对破坏及覆盖测点进行恢复。
