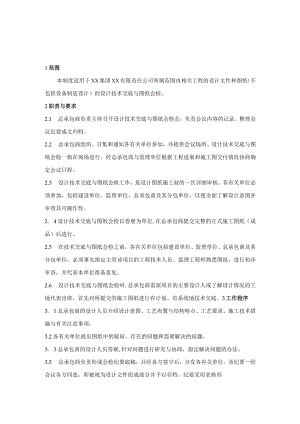

施工图设计技术交底与图纸会检制度.docx

1范围本制度适用于XX集团XX有限责任公司所属范围内相关工程的设计文件和图纸（不包括设备制造设计）的设计技术交底与图纸会检。2职责与要求2.1 总承包商负责主持召开设计技术交底与图纸会检会，负责会议内容的记录、整理会议纪要成文归档。2.2 总承包商组织、召集和通知各有关单位参加，并提供会议场所。设计技术交底与图纸会检一般在现场进行，经总承包商与监理单位根据工程进展和施工图交付情况协商确定会议日程。2.3 设计技术交底与图纸会检工作，是设计图纸施工前的一次详细审核，各有关单位必须参加，包括建设单位、监理单位、总承包商及其分包单位，以便全面了解设计意图并审查其可操作性。2. 4设计技术交底与图纸会检以卷册为单位,在总承包商提交完整的正式施工图纸（成品）后进行。2.5 在技术交底与图纸会检之前，各有关单位包括建设单位、监理单位、总承包商及其分包单位，必须事先指定主管该项目的工程技术人员、监理工程师熟悉图纸，进行初步审查，并代表本单位准备意见。2.6 设计技术交底与图纸会检时,总承包商需派项目的主要设计人或了解设计情况的工地代表出席，首先对所提交的施工图纸进行有计划、有系统地技术交底。3工作程序3. 1总承包商的设计人员介绍设计意图、工艺布置与结构特点、工艺要求、施工技术措施与有关注意事项。3.2各有关单位提出图纸中的疑问、存在的问题和需要解决的问题。3. 3总承包商的设计人员答疑,针对问题进行研究与协商，拟定解决问题的办法。3.5 总承包商负责形成会检纪要底稿，并经各方签字后，分发各有关单位。该纪要一经会议各方同意，即被视为设计文件组成部分并予以存档。纪要采用表格形式（见附表）。3.6 对图纸会检中已决定必须进行设计修改的，由总承包商的原设计人员按工程变更管理制度进行修改设计，并经总承包商、监理单位、建设单位会签确认后方可交付施工。建设单位签认的设计（修改）文件不解除总承包商的设计责任。3.7 为了体现设计技术交底作用，在施工图会检纪要中应包括设计答疑方面的有关内容和条文。对经过图纸会检，但没有提出任何问题的工程项目，也应作出会检纪要，以示对该设计的认可。3.8 凡涉及总承包/设备制造厂家的项目及施工图，视情况由总承包商邀请制造厂家代表到会与设计代表一起进行技术交底与图纸会检。3.9 所有施工图纸在施工前均应进行会检和设计交底，方可用于施工。4图纸会检重点内容4. 1设计图纸是否经过设计单位按图纸划分等级并经各级人员正式签署，如属设计分包单位的施工图纸是否经总承包商的设计部门确认签字。4.5 施工图与设备、特殊材料的技术要求是否一致。4.6 设计与施工主要技术方案能否相适应，对现场条件有无特殊要求。4.7 图纸表达深度和出图范围、结构安全性能否满足施工要求。4.8 预制构件、设备组件及现场加工要求能否符合现场施工的实际能力。4.9 各专业之间、设备和系统施工图设计之间是否协调，例如设备外形尺寸和基础尺寸，建筑物预留孔洞及埋件与安装图纸要求，设备与系统联接部位，管线之间相互关系等。4.10 设计采用的新结构、新材料、新设备、新工艺、新技术在施工技术、机具和物资供应上有无困难，有无协调解决的办法。4.11 施工图之间、总图和分图之间，总体尺寸与分部尺寸之间有无矛盾。4.12 能否满足生产运行安全、经济的要求和检修、维护作业的合理需要。附图：图5-1施工图设计技术交底与图纸会检流程图附表：表5-1施工图设计技术交底与图纸会检纪要图5-1施工图设计技术交底与图纸会检流程图施工图会检纪要分册名称卷册号参加人员总承包单位监理单位施工单位建设单位供货商设计单位主持人时间地点提出意见：（共页）处理意见：（共页）建设单位监理单位设计单位总承包单位施工单位设备供货商工程名称:文件编号:注：本表一式六份，由监理单位填写并送建设单位、监理单位、总承包商、总承包/施工单位、总承包/设计单位、总承包/制造厂家各存一份。
