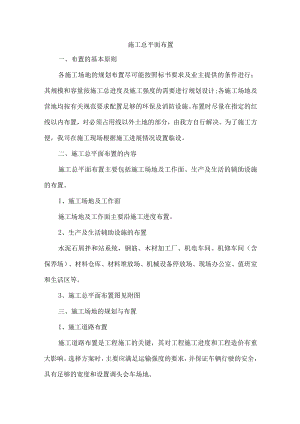

施工总平面布置一、布置的基本原则各施工场地的规划布置尽可能按照标书要求及业主提供的条件进行；其规模和容量按施工总进度及施工强度的需要进行规划设计;各施工场地及营地均按有关规范要求配置足够的环保及消防设施。布置时尽量在指定的红线以内布置，对必须占用线以外土地的部分，由我方自行解决。为了施工方便，我司在施工现场根据施工进展情况设置临设。二、施工总平面布置的内容施工总平面布置主要包括施工场地及工作面、生产及生活的辅助设施的布置。1、施工场地及工作面施工场地及工作面主要沿施工进度布置。2、生产及生活辅助设施的布置水泥石屑拌和站系统，钢筋、木材加工厂、机电车间、机修车间（含保养场）、材料仓库、材料堆放场、机械设备停放场、现场办公室、值班室和生活区等。3、施工总平面布置图见附图三、施工场地的规划与布置1、施工道路布置施工道路布置是工程施工的关键，其对工程施工进度和工程造价有重大影响。选择方案时，主要应满足运输强度的要求，并保证车辆行驶的安全，具有足够的宽度和设置调头会车场地。该工程对外交通可经已有的公路。该工程需外运土方，场内交通布置就显的极为重要。故布置时主要沿道路布施，并且道路边线距离开挖边线保证有2米的间隔。施工中使用车辆较多，为保证施工进度和施工安全，施工中派专人现场指挥,疏导行车,减少运输中的相互干扰,保持交通的利用率。2、辅助企业及生活福利设施的布置布置主要施工临时设施。施工设备修理厂、停车厂及生活福利设施，辅助企业及钢筋加工厂、木材加工厂、材料堆放场等，部分设施可则分片布置，以便减少二次转运。主要生活区采用围护进行封闭式管理施工。为活跃职工的文化生活，配备一些文娱活动设施，设职工文化室和宣传栏。仓库的布置：为着使用及管理的方便，仓库布置于生活区傍侧。机械维修厂：机械维修厂邻近停车场布置。机械修配车间承担机械的中小维修及保养任务，其规模按承修15t东风车能力设置。机电车间内设少量车床及机电设备，以加工模板拉筋及其它小型构件，其规模也按其功能要求设置。中石、小石、砂堆放场地采用空心砖墙或75#浆砌块石砌筑作为分隔隔墙，以节约用地。四、施工用水根据工程指挥部安排，施工现场用水供水系统网，此水作为施工和生活用水，用DNlOO铸铁管接入混凝土搅拌站和附近各用水点供水。现场用水主要考虑满足施工生产及消防用水量，生活用水因用量较小，故可计在不均匀用水系数所调节的范围内，不另列。五、施工临时用电布置1、电力线路施工现场电力线路采用三相五线制，电气设备的金属外壳必须与专用保护零线连接。2、临时配电系统(1)施工用电从总配电箱接出分电箱和开关箱，再由分配电箱和开关箱接至用电机具。大型机具直接从分电箱接出。(2)临时用电安全技术规定：编制依据：JGJ59-2011建筑施工安全检查标准，JGJ46-88施工现场临时用电安全技术规范。需要变更临时用电施工组织设计内容时，由电气工程技术人员编制，技术负责人审核，经主管部门批准后方可实施，并补充有关图纸资料存档。(3)建立临时用电安全技术档案，其内容为：临时用电施工组织设计；修改临时用电施工组织设计资料；技术交底资料；临时用电工程检查验收表；电气设备的试、检验凭单和调试记录；按地电阻测定记录表；定期检（复）查表；（施工现场每月一次，分公司每季一次，并复查接地电阻值）。电工维修工作记录。可指定专人（电工）管理，并于临时用电工程拆除后统一归档。机动车道、起重设备与外电线路间距应符合安全要求。如施工现场不能满足规定时，应实施相应安全技术措施，增设屏障、遮栏、围栏或防护网，并悬挂醒目警告标牌。实施过程中应有电气工程技术人员或专职安全人员负责监护。（4）保护接零、接地、防雷规定施工现场的中点直接接地的电力线路中必须采用TN-S接零保护系统（三相五线制），电气设备的金属外壳必须与专用保护零线连接。下列施工用电设备不断电的外露导电部分应做保护接零；电机、变压器、电器、照明器具，手持电动具的金属外壳；电气设备传动装置金属部件；配电屏与控制屏的金属框架；室内、外配电装置的金属框架及靠近带电部分的金属围栏和金属门。电力线路金属保护管、敷线钢索等。保护零线的截面，应不小于工作零线的截面，同时必须满足机械强度要求。保护零线架空敷设的间距大于12m时，保护零线截面应为IOnun2,绝缘铜线或16加2的绝缘铝线。与电气设备相连接的保护零线应为截面不小于2.5mm2的多股绝缘铜线。保护零线必须采用绿黄双色绝缘线，任何情况下不准用作负荷线。
