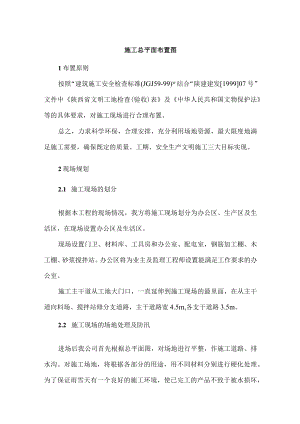

施工总平面布置图1布置原则按照“建筑施工安全检查标准(JGJ59-99)w结合“陕建建发199907号”文件中陕西省文明工地检查(验收)表及中华人民共和国文物保护法等的具体要求，对施工现场进行合理布置。总之，力求科学环保，合理安排，充分利用场地资源，最大限度地满足施工需要，确保既定的质量、工期、安全生产文明施工三大目标实现。2现场规划2.1 施工现场的划分根据本工程的现场情况，我方将施工现场划分为办公区、生产区及生活区，在现场设置办公区及生活区。现场设置门卫、材料库、工具房和办公室、配电室，钢筋加工棚、木工棚、砂浆搅拌站。办公区将为业主及监理工程师设置能满足工作要求的办公室。施工主干道从工地大门口，一直延伸到施工现场的最里面，在从主干道向料场、搅拌站修分支道路，主干道路宽4.5m,各支干道路3.5m。2.2 施工现场的场地处理及防汛进场后我公司首先根据总平面图，对场地进行平整，作施工道路、排水沟。对施工场地，将根据各部分的用途，用不同材料分别进行硬化处理。为了保证雨雪天有一个良好的施工环境，使已完工的产品不致于被水损坏，在施工道路的两边用砖修筑排水沟，排水沟的坡度为2%,使现场达到雨雪天不积水。3施工现场临设布置3.1 办公区项目部办公楼为活动房，为业主及监理各提供一间，另外为项目部使用。办公区设有办公楼、娱乐室、水房、浴室、厕所、花坛、停车场等。3.2 生产区现场生产用房主要有配电室、土建材料库、安装材料库、钢筋棚、木工棚、标准养护室、搅拌站等。场地有材料堆放场、设施料堆放场等。3.3 生活区生活区布置有娱乐室、宿舍、食堂、卫生所、浴厕等。职工宿舍：活动房。3.4 用电现场由甲方提供现场电源接口、动力、照明分线供电，采用“三级配电，二级漏电保护，按三相五线制”，布线方式采用暗敷方式，沿现场四周布置，埋深600mm。4.1施工用电量计算电动机总功率P=161.8KW电焊机容量P2=117.4KVA则：施工现场动力设备总功率P：P=1.05P(0.6×161.8/0.75+0.6X117.4)=209KW考虑10%的照明电用，则施工用电总容量为209×(1+10%)=230.9KVA导线选择：_KP_0.6X230.9X1000_1 "3×V×C0S=3×380×0.75=280.7A4.2现场供电线路的布置根据以上计算，现场供电设备应避开大功率用电设备集中使用，避峰填谷，均衡安排，即可满足施工要求。施工人员及机械设备进场后，现场供电线路采用W22-1KV3×120+2X70电缆分路埋入地下。施工用电采用120+2X70电缆线，每两层架设置分配电箱及开关箱，配电线及开关箱间距W20m,分别供电焊机、施工机械、照明等三种供电路线。5施工用水5.1 用水量计算本工程采用商品睑，故只需按消防用水量计算即可满足施工需要:故总用水量取：Q=10L/S供水管径选择:取Q=IoL/S,则I4Q/4X10d=A/1000V=N1000××2=°,70m即选用DN72供水管。5.2 施工用水的布置为了保证施工用水，除计划在地面设一个蓄水池，用高压泵向上送水，主管道在施工现场的四周进行环行布置，各支管从主管道的阀门引出，通向各工程及生产加工区。消防用水可利用蓄水池内的水，竖向按中50mm供水管道施工、消防管线共用。利用外架设施工用临时水管电线，在每一个施工操作层，分别设配电箱和阀门。6施工机械的布置详见施工总平面布置图6.1 垂直运输机械本工程布置一台井架，即可满足施工所用的材料垂直运输。6.2 砂浆搅拌站在现场布置一座砂浆搅拌站，其制备的砂浆通过井架送到施工面。水泥库布置在搅拌棚的旁边面，砂石料场布置在其后方。碎输送采用碎泵。7设施料场的布置设施料场布置在施工现场的附近，设施料的运输通过井架、机动翻斗车、平板车等运输，设施料场设有消防栓、灭火器等灭火器材。8施工现场平面布置的管理8.1 建立统一的施工总平面图管理制度，划分总图的使用管理范围。各区各片有人负责。严格控制各种材料、构件、机具的位置、占用时间和占用面积。8.2 实行施工总平面动态管理，定期对现场平面进行实录、复核，修整其不合理的地方。定期召开总平面执行检查会议，奖优罚劣，协调各单位关系。8.3 做好现场的清理和维护工作，不准擅自拆迁建筑物和水电线路，不准随意挖断道路。大型临时设施和水电管路不得随意更改和移位。
