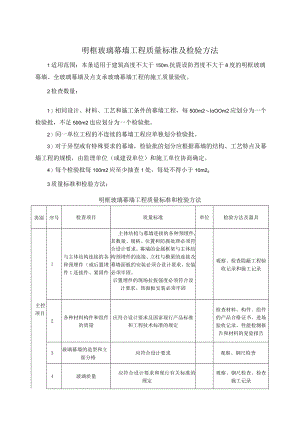

明框玻璃幕墙工程质量标准及检验方法.docx

明框玻璃幕墙工程质量标准及检验方法1适用范围：本条适用于建筑高度不大于150m.抗震设防烈度不大于8度的明框玻璃幕墙、全玻璃幕墙及点支承玻璃幕墙工程的施工质量验收。2检查数量：1）相同设计、材料、工艺和施工条件的幕墙工程，每500m2IoOOm2应划分为一个检验批，不足500m2也应划分为一个检验批。2）同一单位工程的不连续的幕墙工程应单独划分检验批。3）对于异型或有特殊要求的幕墙，检验批的划分应根据幕墙的结构、工艺特点及幕墙工程的规模，由监理单位（或建设单位）和施工单位协商确定。4）每个检验批每100m2应至少抽查1处，每处不得小于10m2o3质量标准和检验方法：明框玻璃幕墙工程质量标准和检验方法类别序号检查项目质量标准单位检验方法及器具主控项目1与主体结构连接的各种预埋件（或后置埋件1连接件、紧固件主体结构与幕墙连接的各种预埋件,其数量、规格、位置和防腐处理必须符合设计要求。幕墙的金属框架与主体结构预埋件的连接、立柱与横梁的连接及幕墙面板的安装必须合设计要求，安装必须牢固。后置埋件的现场拉拔强度必须符合设计要求。饰面板安装必须牢固观察、检查隐蔽工程验收记录和施工记录2各种材料构件和组件的质量应符合设计要求及国家现行产品标准和工程技术标准的规定检查材料、构件、组件的产品合格证书、进场验收记录、性能检测报告和材料的复验报告3玻璃幕墙的造型和立面分格应符合设计要求观察、钢尺检查4玻璃质量应符合设计要求和现行有关标准的规定观察、钢尺检查、检查施工记录5连接、紧固、螺栓各种连接件案固件的螺栓应有防松动措施;焊接连接应符合设计要求和焊接标准的规定观察、检查隐蔽工程验收记录和施工记录6玻璃的安装应符合设计要求和现行有关标准的观察、检查施工记录7超过4m的全玻璃幕墙安装高度超过4m的全玻璃幕墙应吊挂在主体结构上，吊夹具应符合设计要求，玻璃与玻璃、玻璃与玻璃肋之间的缝隙，应采用硅酮结构密封胶填嵌严密观察、检查隐蔽工程验收记录和施工记录8点支承幕墙安装点支承玻璃幕墙应采用带万向头的活动不锈钢爪,其钢爪间的中心距离应大250mm观察、钢尺检查9细部质量玻璃幕墙四周皴璃幕墙内表面与主体结构之间的连接节点、各种变形缝、墙角的连接节点应符合设计要求和技术标准的规定观察、检查隐蔽工程验收记录和施工记录10幕墙防水玻璃幕墙应无渗漏在易渗漏部位进行淋水检查11结构胶和密封胶打注应饱满、密实、连续、均匀、无气泡，宽度和厚度应符合设计要求和技术标准的规定观察、钢尺检查、检查施工记录12幕墙开启窗配件应齐全，安装应牢固，安装位置和开启方向、角度应正确；开启应灵活，关闭应严密观察、手扳检查、开启和关闭检查13防雷装置必须与主体结构的防雷装置可靠连接观察、检查隐蔽工程验收记录和施工记录1幕墙表面质量表面应平整、洁净；整幅玻璃的色泽应均匀一致；不得有污染和镀膜损坏观察检查2每平方米玻璃表面质量明显划伤和长度大于不允许观察检查长度不大于IOOmm的轻微划伤8条钢尺检查擦伤总面积500Inm2钢尺检查3一个分格铝材表面质量明显划伤和长度大于不允许观察检查长度不大于IOOmm的轻微划伤2条钢尺检查擦伤总面积5002mm°钢尺检查4外露框或压条外露框或压条应横平竖直，颜色、规格应符合设计要求，压条安装应牢固观察、手扳检查、检查进场验收记录5密封胶缝横平竖直、深浅一致、宽窄均匀、光滑顺直观察、手摸检查6防火、保温材料填充应饱满、均匀，表面应密实、平整检查隐蔽工程验收记录7隐蔽节点隐蔽节点的遮封装修应牢固、整齐、羊W观察、手扳检查8幕墙垂直度730m10mm经纬仪检查30m<1560m<M20/7>90m259幕墙水平度幅宽不大于35m5mm水平仪检查幅宽大于35m7般项目10构件直线度2mm2m靠尺和塞尺检查11构件水平度长度不大于2mW2mm水平仪检查长度大于2m312相邻构件错位1mm钢尺检查13分格框对角线长度差长度不大于3mm钢尺检查长度大于2mW4注：H7为幕墙高度
