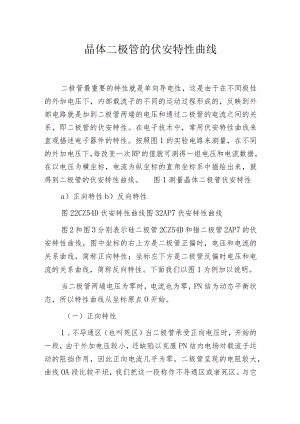

    晶体二极管的伏安特性曲线二极管最重要的特性就是单向导电性,这是由于在不同极性的外加电压下,内部载流子的不同的运动过程形成的,反映到外部电路就是加到二极管两端的电压和通过二极管的电流之间的关系,即二极管的伏安特性。在电子技术中,常用伏安特性曲线来直观描述电子器件的特性。按照图1的实验电路来测量,在不同的外加电压下,每改变一次RP的值就可测得一组电压和电流数据,在以电压为横坐标,电流为纵坐标的直角坐标系中描绘出来,就得到二极管的伏安特性曲线。图1测量晶体二极管伏安特性a)正向特性b)反向特性图22CZ54D伏安特性曲线图32AP7伏安特性曲线图2和图3分别表示硅二极管2CZ54D和错二极管2AP7的伏安特性曲线,图中坐标的右上方是二极管正偏时,电压和电流的关系曲线,简称正向特性;坐标左下方是二极管反偏时电压和电流的关系曲线,简称反向特性。下面我们以图1为例加以说明。当二极管两端电压为零时,电流也为零,PN结为动态平衡状态,所以特性曲线从坐标原点O开始。(一)正向特性1 .不导通区(也叫死区)当二极管承受正向电压时,开始的一段,由于外加电压较小,还缺陷以克服PN结内电场对载流子运动的阻挡作用,因此正向电流几乎为零,二极管呈现的电阻较大,曲线OA段比较平坦,我们把这一段称作不导通区或者死区。与它相对应的电压叫死区电压,一般硅二极管约0.5伏,错二极管约0.2伏(随二极管的材料和温度不同而不同)。2 .导通区当正向电压上升到大于死区电压时,PN结内电场几乎被抵消,二极管呈现的电阻很小,正向电流增长很快,二极管正向导通。导通后,正向电压微小的增大会引起正向电流急剧增大,AB段特性曲线陡直,电压与电流的关系近似于线性,我们把AB段称作导通区。导通后二极管两端的正向电压称为正向压降(或管压降),也近似认为是导通电压。一般硅二极管约为0.7伏,错二极管为0.3伏。由图可见,这个电压比较稳定,几乎不随流过的电流大小而变化。(二)反向特性1 .反向截止区当二极管承受反向电压时,加强了PN结内电场,使二极管呈现很大电阻。由于少量的少数载流子存在,在反向电压作用下很容易通过PN结,形成很小的反向电流。反向电压开始增加时,反向电流略有增加,随后在一定范围内便不随反向电压增加而增加,如曲线OC段。此处的反向电流IR通常也称为反向饱和电流,OC段称为反向截止区。反向电流是由少数载流子形成的,它会随温度升高而增大,实际应用中,此值越小越好。一般硅二极管的反向电流在几十微安以下,错二极管的则达几百微安,大功率二极管的将更大些。2 .反向击穿区当反向电压增大到超过某一个值时(图中C点),反向电流急剧加大,这种现象叫反向击穿。C点对应的电压就叫反向击穿电压UBR,CD段称为反向击穿区。不同的二极管,反向击穿电压不一样。产生反向击穿的原因是由于外加反向电压太高时,在强电场作用下,空穴和电子数量大大增多,使反向电流急剧增大。必须指出,在反向电流和反向电压的乘积不超过PN结容许的耗散功率这一前提下,此击穿过程是可逆的,反向电压降低后,二极管可恢复到原来状态,否则会因过热而烧毁。为此在实际电路中,我们常常串联一个限流电阻来保护PN结。图4计算反向击穿的电流如图4所示电路。电源电压为30伏,二极管的反向击穿电压为20伏,电源电压高于击穿电压,二极管击穿后电压为20伏,其余10伏电压降落在电阻上,于是可求出此时二极管的反向电流I=(30-20)R=10R,若R=IO千欧,则I=I毫安,若R=IOO欧,则I=IOO毫安。如果选择适当的电阻,在反向击穿后,能把电流限制在二极管能承受的范围内,二极管不损坏。把反向电压降低,二极管的单向导电性又可恢复。若无适当限流措施,会使PN结烧坏。通过特殊的制造工艺,反向击穿也可为人们利用(如稳压管)。但在一般情况下,反向击穿破坏了单向导电性,也可能引起损坏。所以二极管工作时,任何时候承受的反向电压不允许超过规定值,以免损坏。通过上面分析,对照图2和图3,我们可以看出,硅二极管和错二极管,虽然它们制造的材料不同,构造特点不同,但伏安特性曲线基本形状是相似的,不是一条直线,所以它们都是一种非线性元件。但是它们的特性之间有一定的差异:(1)错二极管的死区较小,正向电阻也小,导通电压低(约0.3伏)。但受温度影响大,反向电流也较大。(2)硅二极管的死区较大,正向电阻也较大,导通电压高(约0.7伏)。但受温度影响小,反向电流也很小。在通信设备中常常使用硅二极管。例11)在图5中,设V为硅二极管,求分别为(1) +14伏,(2) 14伏,(3) O伏时的二极管两端电压和流过二极管的电流。图5解(1)当=+14伏时,硅二极管正偏导通,它两端电压=0.7伏(正向压降)。流过二极管的电流为:(2)当=14伏时,硅二极管反偏截止,它两端电压=-14伏,流过二极管电流近拟为零。(3)当=O伏时,二极管两端电压=O伏,流过二极管电流为零。
