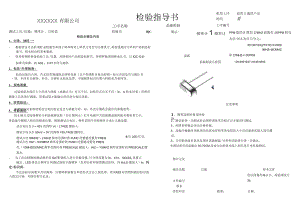

晶振检验指导书.docx

XXXXXX有限公司工序名称检验指导书晶振检验机型工序时间工序编号适用于通用产品看测试工具/仪器：频率计、万用表检验员IQC检验步骤及内容1、对单、抽样:一- 根据货仓开出的IQC品检报告单或上料单核对上料供方是否为合格供方,再查找相应订单和产品制造标准书，核实相应机型和数量。- 取待检物料准备检验工具/仪器，对照相应产品制造标准书，参照样板或规格承认书，以IQC检验标准为依据，按AQL：0.4/1.0均匀抽样。2、包装/外观检查：检查包装应合理，有无按常规或指定材料包装（以不伤物料本体为原则）标示内容是否与确认书致，本体有无破损、外壳、引脚有无氧化发黑、中振极性标识位置与样板是否相同等。3、规格测量,试装观察各部位大小形状与样板（或确认书）有无不同，封装形式有无不同（如：U和S封装）用相应测量工具再进行测量，需要试装才能确认的应进行相应试装。4、材质验证：参照样板对来料材质进行相关验证是否与样板不符，如：外壳分铜质金属外壳和陶瓷等。5、性能测试:按正确方式连接频率计和晶振测试架（如右图所示）打开电源开关按被测晶振所配负载电容大小,将晶振引脚插入相应的插座位置，根据测试点电压、频率范围不同将频率计进行正确设置:试点电压在342V范围将Vc）LTAGE键按入。测试点电压在50mV5V范围将VOLTAGE键按出。测试点在80MHZL3GHZ频率范围时将FUNC设置键设置到FREQB位LED灯亮.测试点在IHZ'IOOMHZ频率范围时将FUNC设置键设置到FREQ亮.（10MHZlOOMHZ频率范围时将PRESCALE键按入，IHZ'10MHZ频率范围时招PRESCALE键按出.为了读出精确的测试频率将GATE键按入进行倍数设置,可分别设置为XI、X10、XlOOOo设置正确后，LED将显示频率计所测试到的正确频率（如须长时间保留测试资料，将HoLD键按入）6、判定/标识将：不良品标识清楚并及时隔离，以物料检验报告单的形式交由上级处理。将PASS好的物料做好标识放入指定区域，并做好相关记录。图示:频率计1频率计晶振晶振测试示意图】、物料送检时要及时检验。PPM值的计算如27MHZ晶振打-30PPM转化为百分比为百万分之：30=30/10X(27X10)=0.00081MHZ=8IOMHZ即27MHZ+/-30PPM=26.9991927.(XX)81MHZ注意事项2、测试架第一次测试前由领班或技术员校正后才能进行测试。3、所照参样板必须为合格样板。4、晶振应根据所用机型的负我电容和等效电阻的大小对应插座孔插入进行测试。5、当引脚表面有氧化发黑时需做耐温/可焊性试验进行进一步确认。6测试前应将晶振由50-70CM高处自由跌落木版上面在进行电性能测试。修订记录修改次数日期参考文件文件编号供应商器件确认书、检验规范日期：版本受控印章批准：日期:
