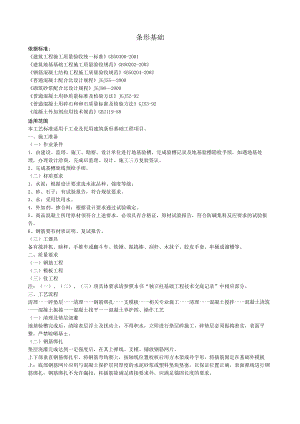

条形基础技术交底模板.docx
条形基础依据标准：建筑工程施工质量验收统一标准GB50300-2001建筑地基基础工程施工质量验收规范GB50202-2002钢筋混凝土结构工程施工质量验收规范GB50204-2002普通混凝土配合比设计规程JGJ552000砌筑砂浆配合比设计规程JGJ982000普通混凝土用砂质量标准及检验方法JGJ52-92普通混凝土用碎石和卵石质量标准及检验方法GJ53-92混凝土外加剂应用技术规范GBJ119-88适用范围本工艺标准适用于工业及民用建筑条形基础工程项目。一、施工准备（一）作业条件1、由建设、监理、施工、勘察、设计单位进行地基验槽，完成验槽记录及地基验槽隐检手续，如遇地基处理，办理设计洽商，完成后监理、设计、施工三方复验签认。2、完成基槽验线预检手续。（二）材质要求1、水泥：根据设计要求选水泥品种、强度等级；2、砂、石子：有试验报告，符合规范要求。3、水：采用饮用水。4、外加剂、掺合料：根据设计要求通过试验确定。5、商品混凝土所用原材须符合上述要求，必须具有合格证，原材试验报告，符合防碱集料反应要求的试验报告。6、钢筋要有材质证明、复试报告。（三）工器具备有搅拌机、磅秤、手推车或翻斗车、铁锹、振捣棒、刮杆、木抹子、胶皮手套、串桶或溜槽等。二、质量要求（一）钢筋工程（二）模板工程（三）役工程注：（一）、（二）、（三）项具体要求请参照本书“独立柱基础工程技术交底记录”中相应部分。三、工艺流程清理一一碎垫层一一清理一一钢筋绑扎一一支模板一一相关专业施工一一清理一一混凝土搅拌一一混凝土浇筑一一混凝土振捣一一混凝土找平一一混凝土养护四、操作工艺（一）清理及垫层浇灌地基验槽完成后，清除表层浮土及扰动土，不得积水，立即进行垫层碎施工，碎垫层必须振捣密实，表面平整，严禁晾晒基±。（二）钢筋绑扎垫层浇灌完成达到一定强度后，在其上弹线、支模、铺放钢筋网片。上下部垂直钢筋绑扎牢，将钢筋弯钩朝上，按轴线位置校核后用方木架成井字形，将插筋固定在基础外模板上；底部钢筋网片应用与混凝土保护层同厚度的水泥砂浆或塑料垫块垫塞，以保证位置正确，表面弹线进行钢筋绑扎，钢筋绑扎不允许漏扣，柱插筋除满足搭接要求外，应满足锚固长度的要求。当基础高度在90Onlm以内时，插筋伸至基础底部的钢筋网上，并在端部做成直弯钩；当基础高度较大时，位于柱子四角的插筋应伸到基础底部，其余的钢筋只须伸至锚固长度即可。插筋伸出基础部分长度应按柱的受力情况及钢筋规格确定。与底板筋连接的柱四角插筋必须与底板筋成45。绑扎，连接点处必须全部绑扎，距底板5cm处绑扎第一个箍筋，距基础顶5cm处绑扎最后一道箍筋，做为标高控制筋及定位筋，柱插筋最上部再绑扎一道定位筋，上下箍筋及定位箍筋绑扎完成后将柱插筋调整到位并用井字木架临时固定，然后绑扎剩余箍筋，保证柱插筋不变形走样，两道定位筋在打柱碎前必须进行更换。钢筋混凝土条形基础，在T字形与十字形交接处的钢筋沿一个主要受力方向通长放置。见下图。条基钢筋帮扎示意图钢筋混凝土条形基础交接和拐角处配筋（三）模板钢筋绑扎及相关专业施工完成后立即进行模板安装，模板采用小钢摸或木模，利用架子管或木方加固。锥形基础坡度，30o时，采用斜模板支护，利用螺栓与底板钢筋拉紧，防止上浮，模板上部设透气及振捣孔，坡度W30。时，利用钢丝网（间距30cm）,防止混凝土下坠，上口设井子木控制钢筋位置。锥形模板支护示意不得用重物冲击模板，不准在吊帮的模板上搭设脚手架，保证模板的牢固和严密。（四）清理清除模板内的木屑、泥土等杂物，木模浇水湿润，堵严板缝及孑L洞，清除积水。（五）混凝土搅拌根据配合比及砂石含水率计算出每盘混凝土材料的用量。后台认真按配合比用量投料。投料顺序为石子一一水泥一一砂子一一水一一外加剂。严格控制用水量，搅拌均匀，搅拌时间不少于90秒。（六）混凝土浇筑浇筑现浇柱下条形基础时，注意柱子插筋位置的正确，防止造成位移和倾斜。在浇筑开始时，先满铺一层510cm厚的混凝土,并捣实，使柱子插筋下段和钢筋网片的位置基本固定，然后对称浇筑。对于锥形基础，应注意保持锥体斜面坡度的正确，斜面部分的模板应随混凝土浇捣分段支设并顶压紧，以防模板上浮变形；边角处的混凝土必须捣实。严禁斜面部分不支模，用铁锹拍实。基础上部柱子后施工时，可在上部水平面留设施工缝。施工缝的处理应按有关规定执行。条形基础根据高度分段分层连续浇筑，不留施工缝，各段各层间应相互衔接，每段长23m,做到逐段逐层呈阶梯形推进。浇筑时先使混凝土充满模板内边角，然后浇注中间部分，以保证混凝土密实。分层下料，每层厚度为振动棒的有效振动长度。防止由于下料过厚，振捣不实或漏振，吊帮的根部砂浆涌出等原因造成蜂窝、麻面或孔洞。（七）混凝土振捣采用插入式振捣器，插入的间距不大于作用半径的1.5倍。上层振捣棒插入下层35cu尽量避免碰撞预埋件、预埋螺栓，防止预埋件移位。（八）混凝土找平混凝土浇筑后，表面比较大的混凝土，使用平板振捣器振一遍，然后用大杆刮平，再用木抹子搓平。收面前必须校核混凝土表面标高，不符合要求处立即整改。（九）浇筑混凝土时，经常观察模板、支架、螺栓、预留孔洞和管有无走动情况，一经发现有变形、走动或位移时，立即停止浇筑，并及时修整和加固模板，然后再继续浇筑。（十）混凝土养护已浇筑完的混凝土，常温下，应在12h左右覆盖和浇水。一般常温养护不得少于7昼夜，特种混凝土养护不得少于14昼夜。养护设专人检查落实，防止由于养护不及时，造成混凝土表面裂缝。（十一）模板拆除侧面模板在混凝土强度能保证其棱角不因拆模板而受损坏时方可拆模，拆模前设专人检查混凝土强度，拆除时采用撬棍从一侧顺序拆除，不得采用大锤砸或撬棍乱撬，以免造成混凝土棱角破坏。施工现场安全施工注意事项：1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护,用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。
