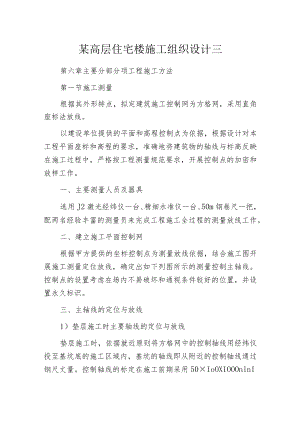

某高层住宅楼施工组织设计三.docx
某高层住宅楼施工组织设计三第六章主要分部分项工程施工方法第一节施工测量根据其外形特点，拟定建筑施工控制网为方格网，采用直角座标法放线。以建设单位提供的平面和高程控制点为依据，根据设计对本工程平面座标和高程的要求，准确地将建筑物的轴线与标高反映在施工过程中，严格按工程测量规范要求，开展控制点的加密和放样工作。一、主要测量人员及器具选用J2激光经纬仪一台、精细水准仪一台、50m钢卷尺一把，配两名经验丰富的测量员来完成工程施工全过程的测量放线工作。二、建立施工平面控制网根据甲方提供的坐标控制点为测量放线依据，结合施工图开展施工测量定位放线，确定出如下列图所示的测量控制主轴线。控制点的设置考虑在场内不易破坏和通视条件较好的位置，并设置永久标识。三、主轴线的定位与放线1）垫层施工时主要轴线的定位与放线垫层施工时，依据就近原则将方格网中的控制轴线用经纬仪投至基坑底的施工区域内，基坑的轴线即从附近的控制轴线通过钢尺丈量。控制轴线的标定在施工前期采用50×IoOXIOOOnlnI木桩钉设，当一部分垫层施工完后可直接在垫层上弹墨线及标红三角。木桩钉设的控制轴线，每次使用前必须拉麻线校核木桩有无移动。垫层施工完后地面上的方格控制网必须全部引测到基坑内以便检查底板边线和基坑的轴线位置。2）地上构造施工时轴线的定位与放线在架空层部分浇筑到±0m层时，在±0m楼层面上根据平面控制网测定主要控制点，各控制点与控制轴线偏移500mm,组成一矩形内控制网，并在以上各楼层楼板上与该控制点相对应的位置留出IOOXlOOmm的预留孔，作为主要轴线点向上垂直传递的通光孔，传递到各楼层的控制点用经纬仪和钢尺开展校核，检查其相对位置是否正确，经检查无误后方可作为该楼层各轴线平面定位的依据。四、高程控制1）建立首级水准控制网土方开挖时先根据业主移交的水准点在施工场区周围建立首级水准控制网。本工程首级水准控制网至少由六个以上的水准控制点组成。水准控制点标记在场区四周稳固的构筑物上以方便使用。因土方工程中降水会引起基坑四周地面沉降，故应另行在场区外侧建筑物上设置两个永久性的水准点，以作为首级控制网的监测点。2）高程控制根底施工阶段先根据首级水准控制网在根底四周的围墙上建立二级水准控制网，施工时依据就近原则，从施工区域附近的二级水准控制点引测施工控制标高并与相邻的二级水准点开展对照闭合。二级水准控制网用水准仪结合吊钢尺的方法测设。一层构造施工完后，即将业主给定的建筑物±0m层标高通过电梯井引测至该构造层，然后用S3级自动调平水准仪抄平，弹出该楼层50OnlnI处水平线。五、沉降观测根据城市测量规范、水准测量规范及设计要求，为及时了解沉降变形情况，应在建筑物四周设沉降观测点。在建筑物周围布设五个水准点作为工作基点。沉降观测将由有资质的专业施工队伍完成。第二节土方工程土方采用机械大开挖。因本工程项目处于地势较低地段,所有开挖土方无须外运。土方回填前去除坑内的积水和杂物。回填时分层开展，层层采用环刀法取样检验密实度，每层虚铺土厚度不大于250mm,每层须仔细用蛙式打夯机夯实，回填前初步平整，打夯时一夯压半夯依次夯打，直至回填土密实，压实系数不得小于O95o第三节钢筋工程一、钢筋供给所供钢材必须是国家定点厂家的产品，钢筋必须批量进货，每批钢材质保书齐全，钢筋捆上的标牌、出厂检验报告及出厂单必须相符。在此根底上再按规范要求取样，合格的材料方可用于施工现场。二、钢筋翻样钢筋在翻样时要综合考虑钢筋的弯曲延伸量、对焊预留量、电弧焊的焊缝有效长度、锚固长度、搭接长度，综合考虑到现场实际情况，钢筋相互穿插、避让关系，解决首要矛盾，做到在准确理解设计意图、执行规范的前提下开展施工作业。三、钢筋的加工制作及领料钢筋在按设计成型之前，必须经过除锈、调直、切断、弯曲成型等加工过程。所有钢筋的半成品加工均在场外统一开展。按设计及规范要求，本工程构造直径222的水平主筋接长采用闪光对焊和双面搭接焊连接，柱、墙竖向主筋接长采用电渣压力焊或氧气压力焊。其余小直径钢筋采用搭接接长。制作时先按料单放样，试制合格后才能成批生产，生产时严格按照钢筋配料单的尺寸、形式、数量开展。制作后,分门别类挂好标识牌，整齐堆放。现场钢筋工长领用半成品时，钢筋加工车间负责人要做好详细的记录，并办好发放交接手续，控制好领料数量，防止重复领料，造成钢材浪费。四、钢筋绑扎1、根底钢筋绑扎钢筋绑扎之前，必须将轴线和梁位置定位，复线无误后,再绑扎钢筋，其绑扎顺序如下所示：（图见附件）钢筋绑扎措施：为保证柱插筋不偏位，先用定位箍筋将插筋定位，然后将插筋与底板面筋点焊固定，在离面筋50Omm高的位置加绑一道定位箍筋或水平筋，并增加斜支撑固定，预防役浇筑时产生柱、墙插筋位置偏移现象。2、主体构造钢筋绑扎主体构造每一施工段的钢筋绑扎安装顺序为：检查、校正柱的竖向钢筋一竖向钢筋接长一墙、柱钢箍绑扎一主框架梁、次框架梁钢筋绑扎一板筋绑扎。钢筋绑扎应严格按施工图开展，要做到横平竖直、整齐美观，数量间距都要严格符合图纸和规范的要求，绑扎形式复杂的的构造部位时，应先考虑钢筋穿插就位顺序，以减少绑扎困难。要垫好垫块或撑铁，保证梁、柱、板以及剪力墙的保护层厚度，并注意成品保护，特别是现浇板的钢筋。
