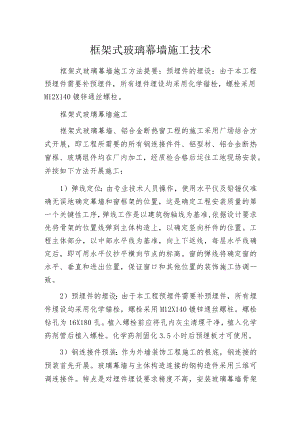

框架式玻璃幕墙施工技术框架式玻璃幕墙施工方法提要：预埋件的埋设：由于本工程预埋件需要补预埋件，所有埋件埋设均采用化学锚栓，螺栓采用M12X140镀锌通丝螺柱。框架式玻璃幕墙施工框架式玻璃幕墙、铝合金断热窗工程的施工采用厂场结合方式开展，即工程所需要的所有钢连接件件、铝型材、铝合金断热窗框、玻璃组件均在厂内加工，经质检合格后运往工地现场安装。并按如下方法开展施工：1）弹线定位：由专业技术人员操作，使用水平仪及铅锤仪准确无误地确定幕墙和窗框架的位置，这是确定工程安装质量的第一个关键性工序，弹线工作是以建筑物轴线为基准,依据设计要求先将骨架的位置线弹到主体构造上，以确定竖向杆件的位置。工程主体部分，以中部水平线为基准，向上下返线，每层水平线确定后，即可用水平仪抄平横向节点的标高。窗的弹线将确定窗的水平、垂直和进出位置，保证窗口和其他位置的装饰施工协调一致。2）预埋件的埋设：由于本工程预埋件需要补预埋件，所有埋件埋设均采用化学锚栓，螺栓采用M12X140镀锌通丝螺柱。螺栓钻孔为16X180孔。植入螺栓前应将孔内灰尘清理干净，植入化学药剂管后植入螺栓。化学药剂固化3.5小时后预埋板才可使用。3）钢连接件预装：作为外墙装饰工程施工的根底，钢连接的预装首先开展。玻璃幕墙与主体构造连接的钢构造件采用三维可调连接件。特点是对埋件埋设要求精度不高，安装玻璃幕墙骨架时，上下左右及玻璃幕墙垂直平面度等可自如调整。一般钢连接件的标高误差不大于IOmnb埋件轴线与玻璃幕墙轴线距离偏差不大20mm,水平方向的左右偏差不大于3mmo4）框架安装：将竖框先与转接件连接，转接件再与主体构造预埋件开展调整、固定，按竖框轴线及标高位置将高度偏差调至不大于2mm,轴线内外偏差不大于2mm,左右方向偏差不大于3mm,相临两根竖框安装标高偏差不大于Imnb距离偏差不大于Imnb同层竖框的最大标高偏差不大于5mm,同时保证竖框表面高低偏差不大于Immo同一层的横框安装由下向上开展，当安装完一层高度时，开展检查、调整、校正、固定，符合质量要求后满焊固定。5）避雷、隔热、防火、层间封修：根据设计要求做好避雷引线工作。检查满足规范要求后，安装防火隔板，填充保温及防火岩棉，做好隐蔽工程的检验纪录。6）玻璃安装：玻璃安装前将表面尘土和污物擦干净，玻璃与构件防止直接接触，玻璃四周由低发泡聚乙稀垫块隔离以保持一定空隙，玻璃附框与主框间设橡胶条隔离，其断口留在四角，并用胶粘结牢固。7）注胶：安装玻璃组件后，再用耐候密封胶封缝，注胶不得在雨、雾天气开展。注胶前，在玻璃表面粘贴保护胶带，清洁胶缝，填棒放置平整，注胶均匀饱满，并使用修胶工具修整，之后揭除遮盖压边胶带并清洁玻璃及主框表面。本工程幕墙施工难度在于施工测量定位，其方法见测量施线方案。1、测量定位。测设幕墙分格定位线，标高控制点。2、按幕墙水平面内分格控制线用铅垂仪施幕墙垂直施工线。3、按垂直施工线安装幕墙立柱。用水平仪控制立柱标高。于设计位置安装避雷节点。4、按图纸要求安装横梁。5、半隐框幕墙压板安装。安装图纸要求将压板用自攻螺钉将压板安装于立柱上，压板与立柱连接必须牢固。6、按现场实际情况安装防火棉托板。7、安装固定窗框。8、将玻璃板场块、玻璃组装件、开户扇运至就近安装位。安装。
