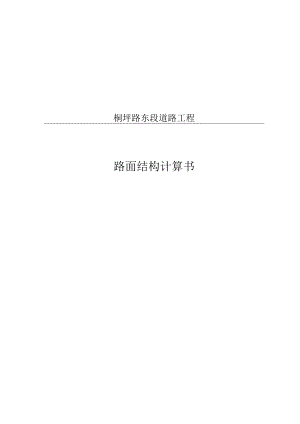

桐坪路东段道路工程路面结构计算书.docx

桐坪路东段道路工程路面结构计算书桐坪路东段道路工程路面结构计算1)设计弯沉值和容许拉应力计算：以设计弯沉值和沥青层层底拉应力为指标时：设计年限内一个车道上的累计当量轴次：1.573709E+07属重交通等级路面设计交通等级为重交通等级道路等级城市主干路道路等级系数1.1面层类型系数1路面结构类型系数1路面设计弯沉值：24(0.01mm)层位结构层材料名称劈裂强度(MPa)容许拉应力(MPa)1细粒式沥青玛蹄脂碎石1.650.532中粒式沥青混凝土10.323中粒式沥青混凝土10.324水泥稳定碎石0.550.285水泥稳定碎石0.450.236水泥稳定碎石0.40.202)新建路面结构厚度计算公路等级：城市主干路新建路面的层数：6标准轴载：BZZ-IOO路面设计弯沉值：24(0.0Imm)路面设计层层位：4设计层最小厚度：150(mm)层位结构层材料名称厚度(mm)20平均抗压模量(MPa)15平均抗压模量(MPa)容许应力(MPa)1细粒式沥青玛蹄脂碎石40140018000.532中粒式沥青混凝土50120018000.323中粒式沥青混凝土6090018000.324水泥稳定碎石?150015000.285水泥稳定碎石170130013000.235水泥稳定碎石180130013000.206新建路基40按设计弯沉值计算设计层厚度：LD=24(0.01mm)H(4)=150mmLS=20(0.01mm)由于设计层厚度H(4)=Hmin时LS<=LD,故弯沉计算已满足要求.H（4）15Omm（仅考虑弯沉）按容许拉应力计算设计层厚度：H(4)=15Omm(第层底面拉应力计算满足要求）H(4)=15Omm(第层底面拉应力计算满足要求）H(4)15Omm(第层底面拉应力计算满足要求）H(4)=15Omm(第层底面拉应力计算满足要求）H(4)=15Omm(第层底面拉应力计算满足要求）H(4)=15Omm(第层底面拉应力计算满足要求）路面设计层厚度：H（4）=15Omm（仅考虑弯沉）H（4）=150mm（同时考虑弯沉和拉应力）200mm通过对设计层厚度取整以及设计人员对路面厚度进一步的修改,最后得到路面结构设计结果如下：细粒式沥青玛蹄脂碎石40mm中粒式沥青混凝土50mm粗粒式沥青混凝土60mm水泥稳定碎石水泥稳定碎石170mm水泥稳定碎石180mm新建路基3)交工验收弯沉值和层底拉应力计算层位结构层材料名称厚度(mm)20平均抗压模量(MPa)15平均抗压模量(MPa)综合影响系数1细粒式沥青玛蹄脂碎石40140018001.052中粒式沥青混凝土50120018001.053粗粒式沥青混凝土6090018001.054水泥稳定碎石200150015001.15水泥稳定碎石170130013001.16水泥稳定碎石180130013001.17新建路基401.2路基回弹模量40MPa计算新建路面各结构层及路基顶面交工验收弯沉值：第1层路面顶面交工验收弯沉值LS=17.8(0.01mm)第2层路面顶面交工验收弯沉值第3层路面顶面交工验收弯沉值第4层路面顶面交工验收弯沉值第5层路面顶面交工验收弯沉值笫6层路面顶面交工验收弯沉值LS=19.1(0.01mm)LS=20.9(0.01mm)LS=22.6(0.01mm)LS=42.6(0.01mm)LS=100.9(0.01mm)路基顶面交工验收弯沉值LS=194.1(0.01mm)(根据“公路沥青路面设计规范”公式计算)LS=246.5(0.01mm)(根据“公路路面基层施工技术规范”公式计算)计算新建路面各结构层底面最大拉应力乂未考虑综合影响系数)第1层底面最大拉应力第2层底面最大拉应力第3层底面最大拉应力第4层底面最大拉应力第5层底面最大拉应力第6层底面最大拉应力O(1)=-.17(MPa)O(2)=-.087(MPa)O(3)=-.015(MPa)(4)=.026(MPa)(5)=.047(MPa)(6)=.103(MPa)第第第第第第123456层路面顶面交工验收弯沉值层路面顶面交工验收弯沉值层路面顶面交工验收弯沉值层路面顶面交工验收弯沉值层路面顶面交工验收弯沉值层路面顶面交工验收弯沉值LS=19.8 (0.01mm)LS= 21.4 (0.01mm)LS= 23.6 (0.01mm)LS= 25.6 (0.01mm)LS= 49.2 (0.01mm)LS= 120.1 (0.01mm)路基回弹模量30MPa层位结构层材料名称厚度(mm)20平均抗压模量(MPa)15平均抗压模量(MPa)综合影响系数1细粒式沥青玛蹄脂碎石40140018001.052中粒式沥青混凝土50120018001.053粗粒式沥青混凝土6090018001.054水泥稳定碎石200150015001.15水泥稳定碎石170130013001.16水泥稳定碎石180130013001.17新建路基301.2计算新建路面各结构层及路基顶面交工验收弯沉值：(1)=-.176 (MPa) ( 2 )=-.092 (MPa) ( 3 )=-.018 (MPa) (4)= .027 (MPa) (5)= .05 (MPa) (6)= .111 (MPa)路基顶面交工验收弯沉值LS=258.8(0.01mm)(根据“公路沥青路面设计规范”公式计算)LS=322.9(0.01mm)(根据“公路路面基层施工技术规范”公式计算)计算新建路面各结构层底面最大拉应力乂未考虑综合影响系数)第1层底面最大拉应力第2层底面最大拉应力第3层底面最大拉应力第4层底面最大拉应力第5层底面最大拉应力第6层底面最大拉应力
