桥梁连续箱梁预应力管道的灌浆施工.docx

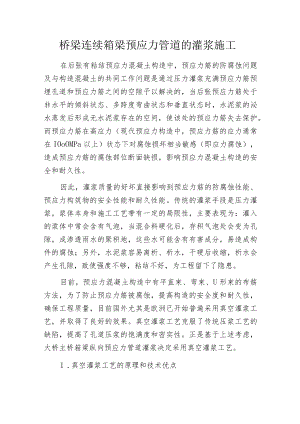

桥梁连续箱梁预应力管道的灌浆施工在后张有粘结预应力混凝土构造中，预应力筋的防腐蚀问题及与构造混凝土的共同工作问题是通过压力灌浆充满预应力筋预埋孔道和预应力筋之间的空隙予以解决的，当后张预应力筋处于非水平的倾斜状态、多跨度弯曲状态和垂直状态时，水泥浆的泌水蒸发后形成无水泥浆存在的空间，使该处的预应力筋失去保护。而预应力筋在高应力（现代预应力构造中，预应力筋的应力通常在IOoOMPa以上）状态下对腐蚀损坏相当敏感（即应力腐蚀），造成预应力筋的腐蚀部位断面缺损，影响预应力混凝土构造的安全和耐久性。因此，灌浆质量的好坏直接影响到预应力筋的防腐蚀性能、预应力构筑物的安全性能和耐久性能。传统的灌浆手段是压力灌浆，浆体本身和施工工艺带有一定的局限性，主要表现为：灌入的浆体中常会含有气泡，当混合料硬化后，存积气泡处会变为孔隙，成渗透雨水的聚积地，这些水可能含有有害成分，易造成构件的腐蚀；另外，水泥浆容易离析、析水，干硬后收缩，析水会产生孔隙，致使强度不够，粘结不好，为工程留下了隐患。目前，预应力混凝土构造中有平直束、弯束、U形束的布筋方法，为了防止预应力筋被腐蚀，提高构造的安全度和耐久性，确保工程质量，目前国外尤其是欧洲已开始普遍采用真空灌浆工艺，并取得了良好的效果。真空灌浆工艺克服了传统压浆工艺的缺陷，提高了孔道压浆的饱满度和密实性。正是基于上述考虑，大桥主桥箱梁纵向预应力管道灌浆决定采用真空灌浆工艺。1 .真空灌浆工艺的原理和技术优点1.1 工艺原理。真空灌浆工艺的基本原理是：在压浆前在孔道的一端用真空泵对孔道开展抽真空使之产生-0.IMPa左右的真空度(真空度到达80%以上)，然后用灌浆泵将优化后的特种水泥浆从孔道的另一端灌入，直至布满整条孔道，并加以之不小于0.7MPa的正压力，以提高预应力孔道灌浆的饱满度和密实度。L2技术优点。与传统的压浆工艺相比，真空灌浆工艺由于使孔道前形成负压状态这一特点2 .技术要求2.1 压浆工艺要求。2.2 水泥浆的技术要求。水泥浆的性能有流动性、凝结时间、泌水率、体积收缩率、浓度及化学成分等方面的要求。真空灌浆工艺使孔道和灌浆机之间存在着负压力差，水泥浆通过孔道的阻力较小，使低水灰比、低流动性的水泥浆可以较快、顺畅地通过孔道并充满孔道的所有孔隙，最大可能地减少泥浆收缩变形和孔隙，提高孔道灌浆的饱满度和密实性。本工程对水泥浆的技术要求以下：(1)水灰比：为满足可灌性要求，一般选用水泥浆，水灰比应在0.30.4之间。(2)浆体流动度1418S.(3)浆体泌水性(4)浆体初凝时间：6小时。(5)浆体强度：7天龄期强度240MPa,28天龄期强度50MPa.(6)浆体对钢较线无腐蚀作用。3 .施工工艺3.1张拉施工完成之后，采用切割机切除外露的钢较线(注意钢较线的外露量W30mm)开展封锚，并用清水冲洗孔道，高压风吹干净。必须严格控制用水量，否则多加的水全部泌出，易造成管道顶端有空隙。
