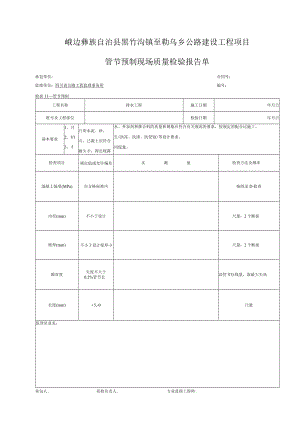

峨边彝族自治县黑竹沟镇至勒乌乡公路建设工程项目管节预制现场质量检验报告单承包单位：合同号：监理单位：四川省公路工程监理事务所编号：工程名称排水工程施工日期年月日桩号及工程部位检验日期年月日基本要求1、月2、Vl3、彳斤用水泥、砂、石、己凝土应符合耐久才；得出现露筋和空?水、外加剂和掺合料的质量和规格应符合有关规范的要求，按规定的配合比施工。生(抗冻、抗渗、抗侵蚀)等设计要求。同现象。检查项目规定值或允许偏差实测值检查方法及频率混凝土强度(MPa)在合格标准内按附录D检查内径(mm)不小于设计尺量：2个断面壁厚(mm)不小于设计壁厚-3尺量：2个断面顺直度矢度不大于0.2%管节长沿管节拉线量，取最大矢高长度(mm)+5,-0尺量监理员意见：检表11管节预制承包人:质检负责人:专业监理工程师:管道基础及管节安装现场质量检验报告单承包单位：合同号：监理单位：四川省公路工程监理事务所编号：工程名称排水工程施工日期年月日桩号及工程部位检验日期年月日基本要求1 .管材必须逐节检查，不得有裂缝、破损。2 .基础混凝土强度达到5Mpa以上时，方可进行管节铺设。3 .管节铺设应平顺、稳固，管底坡度不得出现反坡，管节接头处流水面高差不得大于5mm。管内不得有泥土、砖石、砂浆等杂物。4 .管道内的管口缝，当管径大于750mm时，应在管内作整圈勾缝。5 .管口内缝砂浆平整密实，不得有裂缝、空鼓现象。6 .抹带前，管口必须洗刷干净，管口表面应平整密实，无裂缝现象。抹带后应及时覆盖养生。7 .设计中要求防渗漏的排水管须做渗漏试验，渗漏量应符合要求。检查项目规定值或允许偏差实测值检查方法及频率混凝土抗压强度或砂浆强度(MPa)在合格标准内按附录D、F检查管轴线偏位(mm)15经纬仪或拉线：每两井间测3处管内底高程(mm)±10水准仪：每两井间测2处基础厚度(mm)不小于设计尺量：每两井间测3处管座肩度(mm)+10,-5尺量、挂边线：每两井间测2处肩高(mm)±10抹带宽度不小于设计尺量：按10M查厚度不小于设计监理员意见：检表12管道基础及管节安装承包人:质检负责人:专业监理工程师:峨边彝族自治县黑竹沟镇至勒乌乡公路建设工程项目检查(雨水)井砌筑现场质量检验报告单承包单位：合同号：监理单位：四川省公路工程监理事务所编号：工程名称排水工程施工日期年月日桩号及工程部位检验日期年月日基本要求1、井基混凝土强度达到5Mpa时，方可砌筑井体。2、砌筑砂浆配合比准确，井壁砂浆饱满，灰缝平整。圆形检查井内壁应圆喘，抹面密实光洁，踏步安装牢固。3、井框、井盖安装必须平稳，井Il周囤不得有积水。检查项目规定值或允许偏差实测值检查方法及频率砂浆强度(MPa)在合格标准内按附录F检查轴线偏位(mm)50经纬仪：每个检查井检查圆井直径或方井长、宽(mm)士20尺量：每个检查井检查井底高程(mm)±15水准仪：每个检查井检查井盖与相邻路面高差(nun)雨水井+0,-4水准仪、水平尺：每个检查井检查检查井+4,-0监理员意见：检表13一检查(雨水)井砌筑承包人:质检负责人:专业监理工程师:土沟现场质量检验报告单承包单位：合同号：监理单位：四川省公路工程监理事务所编号：工程名称排水工程施工日期年月日桩号及工程部位检验日期年月日基本要求1 .土沟边坡必须平整、坚实、稳定、严禁贴坡。2 .沟底应平顺整齐，不得有松散土和其他杂物，排水畅通。检查项目规定值或允许偏差实测值检查方法及频率沟底高程()+0,-30水准仪：每20Om测4处断面尺寸(mm)不小于设计尺量：每20Om测2处边坡坡度不陡于设计尺量：每200m测2处边棱直顺度(mm)50尺量：20m拉线，每20Om测2处监理员意见：检表14土沟承包人:质检负责人:专业监理工程师:浆砌排水沟现场质量检验报告单逾工!检合同号:编号:承包单位:监理单位：四川省公路工程监理事务所工程名称排水工程施工日期年月日桩号及工程部位检验日期年月日基本要求1、砌体砂浆配合比准确，砌缝内砂浆均匀饱满，勾缝密实。2、浆砌片(块)石、混凝土预制块的质量和规格应符合设计要求。3、基础中缩缝应与墙身缩缝对齐。4、砌体抹面应平整、压光、直顺，不得有裂缝、空鼓现象。检查项目规定值或允许偏差实测值检查方法及频率砂浆强度(MPa)在合格标准内按附录F检查轴线偏位(mm)50经纬仪或尺量：每20Om测5处沟底高程(mm)±15水准仪：每20Om测5点墙面直顺度(nun)或坡度30或符合设计要求20m拉线、坡度尺：每20Om测2处断面尺寸(mm)±30尺量:每20Om测2处铺砌厚度()不小于设计尺量：每20Om测2处基础垫层宽、厚(mm)不小于设计尺量：每20Om测2处监理员意见：检表15一浆砌排水沟承包人:质检负贲人:专业监理工程师:盲沟现场质量检验报告单承包单位：合同号：监理单位：四川省公路工程监理事务所编号：工程名称排水工程施工日期年月日桩号及工程部位检验日期年月日基本要求L盲沟的设置及材料的质量和规格应符合设计要求和施工规范规定。2 .反滤层应用筛选过的中砂、粗砂、砾石等渗水性材料分层填筑。3 .排水层应采用石质坚硬的较大粒料填筑。以保证排水孔隙度。检查项目规定值或允许偏差实测值检查方法及频率沟底高程(Inm)±15水准仪：每1020m测1处断面尺寸(nun)不小于设计尺量：每20m测1处监理员意见：检表16盲沟承包人:质检负责人:专业监理工程师:排水泵站（沉井）现场质量检验报告单承包单位：合同号：监理单位：四川省公路工程监理事务所编号：工程名称排水工程施工日期年月日桩号及工程部位检验日期年月日基本要求1、地基应具有足够的承载能力，不应扰动基底土壤。2、井壁混凝土要密实，混凝土强度达到合格标准后方可进行下沉。3、沉井下沉过程中，应随时注意正位，发现偏位及倾斜时须及时纠正。4、沉井封底应密实不漏水。5、水泵、管及管件应安装牢固，位置正确。检查项目规定值或允许偏差实测值检查方法及频率混凝土强度（MPa）在合格标准内按附录D检查轴线平面偏位（丽）1%井深经纬仪：纵、横向各2处垂直度（mm）1%井深用垂线检查：纵、横向各1处底板高程n）±50水准仪：测4处监理员意见：检表17排水泵站（沉井）承包人:质检负责人:专业监理工程师:
