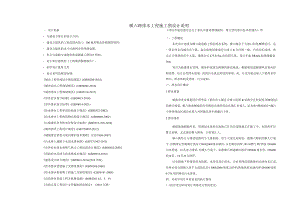

横六路排水工程施工图设计说明.docx

横六路排水工程施工图设计说明一、设计依据 与建设方签订的设计合同； 建设方提供的工程范围内的1：500地形图及管线物探资料： 建设方提供的该片区路网及管网规划图； 本公司道路专业提供的道路施工图设计资料： 业主单位提供的工程地质勘察报告。 初步设计批复文件 设计采用的规范标准：城市工程管线综合规划规范(GB50289-2016)城市给水工程规划规范(GB50282-2016)城市排水工程规划规范(GB50318-2017)室外给水设计标准(GB50013-2018)室外排水设计标准(GB50014-2021)给水排水工程管道结构设计规范(GB50332-2002)给水排水工程构筑物结构设计规范(GB50069-2002)山地城市室外排水管渠设计标准(DBJ50/T-296-2018)城市防洪工程设计规范(GB/T50805-2012)城镇排水管渠与泵站维护技术规程(CJJ/T686-2007)污水排入城镇下水道水质标准(GB/T31962-2015)室外给水排水和燃气热力工程抗震设计规范(GB50032-2003)消防给水及消火栓系统技术规范(GB50974-2014)建筑设计防火规范GB50016-2014(2018年版)给水排水管道施工及验收规范(GB50268-2008)给水排水构筑物工程施工及验收规范(GB50141-2008)市政排水管道工程及附属设施(06MS201-k2、3、9)市政公用工程设计文件编制深度规定2013年版)聿庆市建设委员会关于重庆市建设领域限制、禁止使用落后技术的通告等。二、工程概况本次设计范围为横六路道路工程的排水系统。横六路位于大渡口钓鱼嘴聚居区，是一条东西走向城市次干路。起点接规划建设的大渡口K分区纵一路，自西向东延伸，终点止于现状的伏牛大道，道路全长473.815m,双向四车道，设计车速40kmh,标准路幅宽26m.项目为新建排水管网，服务的范围为两侧的建设地块，根据规划道路路网及竖向控制高程，结合自然排水流域，按雨污水就近排放的原则，雨、污水均就近接入下游排水管网中；排水体制采用雨、污分流制。三、排水设计概况1排水规划根据聿庆市规划设计研究院重庆市主城区大渡口组团K标准分区控制性详细规划的相关成果，横六路南侧地块内有规划水体供周边区域汇水接入，沿水体侧规划有截污干管供周边区域污水排入并转输至伏牛溪截污干管。2排水现状根据现场踏勘所见，原规划水体所在地块已作为公园绿地正在施工中，水体所在位置已南移，无法满足横六路雨、污管道汇入。横六路终点与现状道路伏牛大道相接。伏牛大道北高南低，临横六路的西侧人行道下，由路绿石到道路红线有1500X2000雨水涵沟、11孔联信排管、110燃气PE管道、DN600污水管道、19孔电力排管；东侧人行道下，由路缘石到道路红线有DN800雨水管、DN600给水管、19孔电力排管。以实测地下管线资料为依据，本项目设计雨水、污水管网沿道路坡向由西向东汇流，在终点处分别接入伏牛大道的孔径1500X2000坡度2.074%的现状雨水涵沟和DN600坡度0.756用的现状污水管道。四、对初步设计审查意见的执行情况<-)初步设计阶段设计须修改完善的意见：1、补充必要的设计规范及标准，如城镇内涝防治技术规范、低影响开发设施运行维护技术标准、聿庆市城市规划管理技术规定、武庆市海绵城市在初设说明各管线章节阐述。重庆市城市规划管理技术规定中第（五十二条）”在城市规划区新建、改建、扩建的架空电力线（无需对原杆塔进行拆除的导线更换除外），其导线在最大计算弧垂条件下，与现状建筑及规划地面、道路的垂直距离应当符合：35千伏至IlO千伏的，不得小于15米；该条规定主要是针对新建、改建、扩建的架空电力线的耍求。本项目35KV中征一线、二线为现状架空线（净高1012m左右），同时能满足66KV及以下架空电力线路设计规范、架空输电线路运行规程净高不小于7m的要求。复核市政消防给水管采用PVC-O双轴取向聚氯乙烯给水管是否合理，建议征求给水部门意见（重庆市区一般采用3PE钢管或球墨铸铁管）：回复：已修改消防给水管管材为球墨铸铁管。复核主要工程数量表，海绵城市建设部分宜单独计算工程量；回复：已修改主要工程数量表，海绵城市建设部分单独列出工程量。本工程与伏牛大道相交范围内有电力、燃气及通信等现状管网，设许应明确对现状综合管网的保护、迁改或还建情况，并复核相关工程量（包括综合管网割接费用）；回夏：已在初设说明第12.4条补充现状管网情况和保护措施，并补充相关工程量。补充给水管道相关设计图纸（包括纵断面图、节点大样图、沟槽开挖大样图及节点坐标表等）（如不在本次设计范围内，业主另行委托应补充说明）。回复：已SCT8图中补充说明“本次设计含市政消火栓，给水干管由业主另行委托相关单位进行二次深化设计”。2、根据危险性较大的分部分项工程安全管理实施细则（2019年版）（渝建安发（2019）27号），建议完善危险性较大分部分项工程提示（针对沟槽开挖支护、混凝土模板支撑等）。回复：已在初设说明第10.7条，补充危大工程相关内容。3、根据关于印发重庆市海绵城市建设管理办法（试行）的通知（渝府办发（2018）135号），结合重庆市及大渡口区海绵城市建设相关规划完善海绵城市建建设项目评价标准、重庆市建设领域禁止、限制使用落后技术通告（2019年版）及危险性较大的分部分项工程安全管理实施细则»回复：已在初设说明第1.7条补充上述规范及标准。2、根据山地城市室外排水管渠设计标准，复核地下水入渗系数，建议常规情况及地下水位不高时地下水入港系数取1.05,当勘察地下水位高于污水管基础以上取1.1;复核道路高填方段是否需设置临时过街雨水管涵（补充水力计算）；完善内涝防治设计章节，复核雨水流量及管径计算是否满足室外排水设计标准相关要求，进行内涝风险判断。回复：已在初设说明第10.3.4条补充，根据地勘报告本次设计地下水位不高入海系数取值1.05；道路两侧地块已在施工建设中，无需设置临时过街雨水管涵；已在初设说明第10.3.3条补充内涝风险评估计算与说明。3、补充说明道路周边西宸御府小区及公园与本工程的关系并补充典型横断面图（车库、人员出入口与道路标高及综合管网的衔接关系）：复核高填方段管基加固大样图，排水管道底部设置20Omm厚C30钢筋混凝土底板是否有必要；复核雨水管道末端接入伏牛大道雨水箱涵处是否已预留箱涵附井（如没有建议末端雨水汇合一处集中接入）。回复：已在平面图中补充小区及公园开口位置和标高，目前尚未收集到小区及公园的综合管网资料，待下阶段补充；已复核修改高填方段管基加固大样图；雨水管道末端接入伏牛大道雨水箱涵的两处均为现状箱涵附井。（二）初步设计阶段建议修改完善的意见：1、完善综合管网章节，说明电力、给水、通信、燃气、雨水及污水等综合管线与片区规划管网的结合情况；现状35KV中征一线、二线（净高101201左右）架空高压线横穿道路，满足城市工程管线综合规划规范中逢高不小于7m要求，不满足重庆市城市规划管理技术规定中“架空电力线其导线在最大计算弧垂条件下与道路的垂直距离：351IOKV不得小于15m”的要求，建议征求电力部门书面意见，同意后方可实施；回复：综合管网方案前期已通过，各项综合管线与片区规划管网的结合情况已1）雨水管的纵断面根据道路的设计高程、设计坡度确定，管道的覆土厚度结合城市道路综合管线平面及竖向布置来考虑，在交叉口处适当埋深。2）雨水管排水坡度在设计流速满足规范的情况下尽可能与道路坡度基本一致，以减少管道沟槽开挖土石方量，详见雨水管道纵断面图O3雨水水力计算本次水力计算依据室外排水设计标准GB50014-2021进行。1）雨水量计算根据渝建（2017）443号重庆市城乡建设委员会发布的关于发布重庆市暴雨强度修订公式及设计暴雨雨型的通知，雨水量采用重庆市沙坪坝暴雨强度公式（适用范围：长江和嘉陵江之间的地区，包括沙坪坝区、渝中区、九龙坡区、大渡口区和北碣区嘉陵江以南部分区域）：大足暴雨强度公式_1132(1+0.958IgP)(/÷5.408),1w(升/秒公顷)Q=WXFXq(升/秒)说明Q-计算流量q-暴雨强度（升/秒公顷）L降雨历时t=tl+t2,tl:地面集水时间，tl结合本工程地形状况、管道布置，设计取值为5分钟：12：管渠内雨水流行时间。F-汇水面积（公顷ha）,道路两侧分地块计算。P-重现期（年），取5年，重点区域取10年，内涝防治设计重现期暂定为50年。W-径流系数，综合径流系数取0.7,沥青道路径流系数取0.9。2）雨水管断面的计算（按满流进行计算）其断面计算如下：Q=V*V=(ln)*R,2z3,*I0iQ：雨水设计流量(/s)；设章节，简述项口所在区域的海绵城市专项规划、控制性详细规划等上位规划：回复：已根据重庆主城区海绵城市专项规划关于伏牛溪片区的规划内容进行复核，并在初设说明第11.1、11.4.4条阐述。补充说明LID设施种植设计要点、总体构思及LlD设施植物选择与配置原则；回复：已在初设说明第11.6.1.5）条由景观专业补充种植设计要点、总体构思及LID设施植物选择与配置原则。完善监测章节，明确监测设备选型及监测站点平面布置：回复：已在初设说明第11.8条补充监测设备类型，其选型及监测站点布置应由监管部门委托专业单位进行二次深化设计，并按区域统筹安排设计监测点位。复核低影响开发下垫面分析图、服务范围图及平面布置图，西宸御府小区及公园车库、人员出入口应断开，不应计入人行道透水铺装面积：回免：己修改低影响开发下型面分析图、服务范围图及平面布置图，对地块出入口位置断开，并计为不可控车道面积。补充雨水骼口泄水流量计算；生物滞留带建议增设水位观察管；建议人行道可采用生态树池。回复：已在初设说明第11.6.1.（7）条补充路缘石孔口泄水流量计算；已在初设说明第11.6.1.4）条补充生物滞留带设置水位观察管；本项目选用的树种耐水性差,不宜采用生态树池。五、雨水系统1雨水管道平面布置1）新建雨水管线双侧布置在生物滞留带下，雨水管线中心距路绿石线1m,雨水管起端转输西、北、南三个方向的汇水，沿途收集道路两侧地块汇水，中段有纵二路雨水由南向北汇入，最终向西接入伏牛大道西侧人行道下1500X2000坡度2.074%的雨水涵沟。详见雨水系统图。2）雨水管由雨水检查井坐标表中的坐标定位，排水检查井之间管道按直线连接。图中所标注管道长度为该段管道水平面的投影长度。2雨水管道纵断面布置本次设计管段于终点井跌水接入下游现状伏牛大道1500X2000雨水涵沟。水力坡度i=上游地面高程-(下游管底高程+管高+1)/管道长度v=(ln)RT临界流量Qp=vA用内涝重现期计算内涝重现期下的设计流量Qq进行内涝风险判断：临界流量QP大于内涝重现期设计流量电时，满足内涝城镇内涝防治要求，当临界流量QP小于内涝重现期设计流量Q)时，需进一步复核是否满足地面积水设计标准。起端-末端井上游检查井地面高程(m>下游检查井管底高程(m)管道氏度(m)流力度满水坡满流流速<ms)临界流量QP(Ls)50年重现期设计流量Qm(Ls)Yl-Ys8265.482253.964700.02157.2821121010861Y16-Ys7
