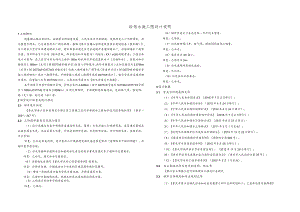

水库建设提水工程--给排水施工图设计说明.docx

给排水施工图设计说明1工程概况随着横山镇社会经济、旅游事业的快速发展，人民生活水平的提高，度假观光人口不断增加，用水量稳步增长，已突破现有水厂制水规模。根据恭江区横山旅游度假区供水规划报告（报批稿），本工程在三岔河水库建设提水工程，将水库原水通过压力管道提升至堰坝塘水厂，为堰坝塘水厂提供水源。项目所含3个子项（输水管线、取水泵站和中转泵站）均按9（XX）m3d规模考虑。工程总体设计方案为：在三岔河水库大坝内上游约165m的水库凹岸处设置取水口（浮船取水），经泵站加压输送约1.168km（采用1根D377x9的输水管）后进入中转泵站，再经中转泵站二次加压输送约2.678km（采用1根D273x8D377xlO的输水管）后进入堰坝塘水厂调节池（管道终点设1根D273×8的输水管接入堰坝塘水厂现状一期调节池，并预留接入规划二期调节池的D273x8端口），输水管在经过堰坝塘水库时，设置接入水库D377xlO出口。工程总体布置详见给水管道总平面图。本子项设计为其中的输水管线，管线总长约3.846km（其中D273×8管道长0.019km,D377×9管道长1.168km.D377xl0管道长2.659km）,采用无缝钢管，并新建配套附属设施，包括排气阀、排泥阀、镇（支）墩、标志砖（桩）等。2初步设计批复及执行情况2.1 初步设计批发重庆市泰江区水利局关于燕江区三角镇三岔河水库提水工程初步设计报告的批复（泰水（2021）247号）2.2 上阶段审查怠见及执行情况（1）设计范围与内容中明确管道建设的长度、壁厚；补充浮船人行栈桥跨度，是否满足最低水位垂直落差长度，水位差最大水量，中间是否增加浮箱；补充配电设施、动力线路长度、监控系统、办公系统；回复：巳补充相关内容，设计要求人行栈桥跨度满足垂直落差需求（害增加水下地形测量），浮船不需考虑浮箱。（2）补充浮船取水最高水位和最低水位差总的来水量是否满足本工程取水总量要求。回复：已补充，满足取水总量要求。<3）浮船选址应满足重庆市水利工程管理条例的要求。回复：经修改复核，浮船选址位于水库的管理范围和保护范围外。（4）增选一条路线进行输水管线方案比选，并提出推荐方案。回复：已增加方案路线比选，经技术经济比选后提出推荐方案。（5）工程设计部分章节顺序需优化。回复：已修改。（6）钢管管道尺寸表达需统一为外径X壁厚。回复：已修改。（7）补充检修阀门井、排气阀、揖泥阀的具体工程量。回复：已补充。（8）富余水头3m偏小。回复：已修改为5m。（9）补充渣场所在地及运距。回复：巳补充。（10）补充试水试验要求。回复：巳补充。3设计依据3.1 有关方针政策性文件（1）中华人民共和国水法（2016年7月2日修订）；（2）中华人民共和国防洪法（2015年4月24日修订）；（3）中华人民共和国环境保护法（2014年4月24日脩订）；（4）中华人民共和国环境影响评价法2016年7月2日修订）：（5）中华人民共和国水污染防治法（2017年6月27日修订）；（6）中华人民共和国水土保持法（2011年3月1日实施）；（7）饮用水水源保护区污染防治管理规定（2010年12月22日修订）：（8）建设项目环境保护管理条例（国务院令第682号）；（9）重庆市水资源管理条例（2015年5月28日修订）；（10）重庆市城市供水节水管理条例；（2012年11月29日修订）；（H）重庆市饮用水源保护区污染防治管理办法（重庆市人民政府令第25号）；（12）重庆市水利工程管理条例（2007年2月1日实施）。3.2 业主的委托书及有关的合同、协议书恭江区三角镇三岔河水库提水工程设计合同况3.3 城市总体规划和专业规划文件（1）重庆市蔡江区国民经济和社会发展第十四个五年规划和二。三五年远景目标纲要团）有限公司，2021年1月）；（2）斐江区三角镇三岔河水库提水工程初步设计（中煤科工重庆设计研究院（集团）有限公司，2021年11月）；（3）斐江区三角镇三岔河水库提水工程岩土工程勘察报告（直接详勘）（重庆蜀通岩土工程有限公司，2021年8月）；（4）暮江区横山镇堰坝塘供水（一期）工程初步设计（重庆华筑建筑设计集团有限公司，2019年12月）；（5）泰江区横山镇堰坝塘供水（一期）工程施工图设计文件（重庆华筑建筑设计集团有限公司,2020年1月）；（6）重庆市恭江区三岔河水库大坝安全评价报告（报批稿）（重庆陆洋工程设计有限公司，2018年5月）；（7）秦江统计年鉴2020（重庆市蔡江区统计局，2020年）；（8）相关的水文、气象资料；（9）业主方提供的工程区1:500、1:10000地形图。4工程设计4.1 设计原则（1）输水管道应选择经济合理的线路。应尽量做到线路短、起伏小、土石方工程量少、减少跨（穿）越障碍次数、避免沿途重大拆迁、少占农田和不占农田。（2）输水管道走向和位置应符合村镇规划的要求，并尽可能沿现有道路或规划道路敷设，以利施工和维护。（3）输水管道应尽量避免穿越河谷、山脊、沼泽、重要铁路和泄洪地区，并注意避开地震断裂带、沉陷、滑坡、坍方以及易发生泥石流和高侵蚀性土壤地区。（4）输水管道应避免穿过毒物污染及腐蚀性等地区，必须穿过时应采取防护措施。（5）输水管道线路和位置的选择应考虑近远期结合和分期实施的可能。（6）当地形起伏较大时，采用压力输水的输水管线的竖向高程布置，在不同工况输水条件下，原水管应尽可能位于输水水力坡降线以下。（7）在输配水管道线路选择时，应尽量利用现有管道，减少工程投资，充分发挥现有设施作用。（8）设计管道在满足规范要求的条件下尽量浅埋以节省造价：（9）新建管线在高程上与上、下游管道相衔接：（10）合理确定经济流速和经济管径，力求达到良好的节能效果，节省投资和运行费用；（H）管材的选用综合考虑自身强度、施工维护方便、节省造价、运行安全可靠等因素。(蔡江府发(2021)5号)；(2)重庆市泰江区“十四五”水安全保障规划(广东省水利电力勘测设计研究院有限公司重庆分公司，2021年5月)；(3)斐江区横山镇总体规划(2014-2020)(重庆大学规划设计研究院有限公司，2013年)；(4)重庆市横山旅游度假区总体规划(2017-2020)(重庆禾易建筑规划设计有限公司,2017年)：(5)莠江区横山旅游度假区供水规划报告(报批稿)(重庆市水利电力建筑勘测设计研究院，2019年10月)；(6)泰江区全域产业发展和空间布局规划(20092020)。3.4 果用的主要规范和标准(1)市政公用工程设计文件编制深度规定(2013年版)；(2)给水排水制图标准(GB/T50106-2010)；(3)生活饮用水卫生标准(GB5749-2006)；(4)地表水环境质量标准(GB3838-2002)；(5)生活饮用水水源水质标准(CJ3020-93)；(6)室外给水设计标准(GB50013-2018)；(7)村镇供水工程设计规范(SL310-2019)；(8)城镇供水长距离输水管(渠)道工程技术规程(CECS193-2005)：(9)城镇给水排水技术规范(GB50788-2012);(10)给水排水工程管道结构设计规范(GB50332-2002)；(11)给水排水管道工程施工及脸收规范(GB50268-2008);(12)给水排水工程构筑物结构设计规范(GBJ5(X)69-2002)；(13)给水排水工程钢筋混凝土水池结构设计规程(CECSI38:2002)；(14)水利水电工程压力钢管设计规范(SUT281-2020);(15)水利工程压力钢管制造安装及骏收规范(SL432-2008)；(16)钢结构设计标准(GB50017-2017)：(17)钢结构工程施工质量脸收标准(GB50205-2020)；(18)砌体结构设计规范(GB503-201D;(19)砌体工程施工质量醛收规范(GB50203-2011)；(20)室外给水排水和燃气热力工程抗震设计规范(GB50032-2003)。3.5 基础资料(I)恭江区三角镇三岔河水库提水工程项目核准申请报告(中煤科工重庆设计研究院(集水力计算结果见下表:表4-1王i水管道水力计异表ef(m)名点最低水(m)终点最有求tt(m)fS(mm)8?(mm)S(n>近逢F*5摄,聃水Sf-S总水里(m)原水果站冲转泵站更水井0.1094392,310570.50037791168.171.08O.OOJ674.280.104.712中转累站吸水井MiR好水，一调节it<D377×10S)0.1094567.500809306377102653.321.1»0.003779.960.1010.956中转泵站吸水井48茨增水厂谒节i<D27Sx8S>QaM69809.306814.82527381671.050.005170.090.100.095注：392.310为三岔河水库死水位，567.500为中转泵站吸水井最低水位标商，570.500为中转泵站吸水井最高水位标高。4.4 管材、防腐及揍口管材采用给水涂塑复合钢管，产品应符合给水涂塑复合钢管CJT1202(M6的要求。涂塑钢管基管采用无钢管，20#钢，应符合输送流体用无绫钢管GBf8163-2008和无缝钢管尺寸、外形、重量及允许偏差GB/T17395-2008的规定。用于涂塑钢管连接的钢制管法兰的型式和尺寸应符合GB/T9119或其他相应标准的规定。钢制管法兰的材质和公差应符合GB9124的规定。涂塑铜管采用SP-T(EP-PE)外聚乙用内环靠树脂防腐，加强级。钢管内、外涂塑防腐层必须在厂内加工制作完成后运输到达施工现场，卸货工程应严格保护涂塑防腐层，防止涂塑防腐层损坏。输水管、设备、机械部件(如阀门等)以及防护材料(如涂料、内衬等)的卫生安全性能应符合生活饮用水输配水设备及防护材料的安全性评价标准GBT172191998的相关要求。涂塑钢管连接方式根据管道所敷设位置不同进行选择，埋地管道采用焊接，架空管道及连接阀门、附件时采用法兰连接。涂塑钢管采用双金属焊接工艺，焊接时焊口处内外管壁应作补充防腐，满足防腐要求。钢管焊接修补涂层的试验方法及检验规则参照给水涂塑复合钢管(CJT1202(H6)中的有关规定执行。双金属焊接工艺是以涂装之前的钢管端口内壁衬一层不锈钢，内衬不锈钢宽度为58cm,一般焊接高温破坏的涂层不超过58cm,焊好不锈钢衬后，经过前期处理，喷沙抛丸，涂装固化工序，最终制得双金属焊接涂塑钢管。焊缝质量应满足规范水利水电单元工程施工质量验收评定标准水工金属结构工程SL635-2012和水利工程压力钢管制造安装及验收规范SL432-2OO8的相关要求。涂塑钢管焊接施工时，预留焊缝部位必须作打磨处理至Sa2.5级，表观锚纹深度在50m和112m之间，保证管道施工后保持附着力以及内壁光洁，无焊渣、气孔，从而保证管道的内修补质量。施工焊接工艺流程如下：（12）管道实施后，密对破坏的道路、农田等原状恢复。4.5 管
