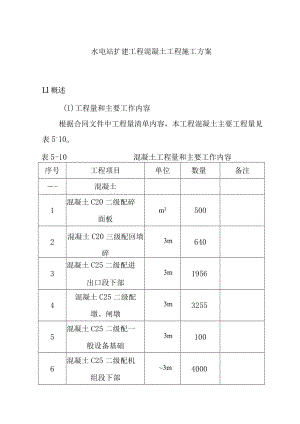

水电站扩建工程混凝土工程施工方案Ll概述(1)工程量和主要工作内容根据合同文件中工程量清单内容，本工程混凝土主要工程量见表5-10o表5-10混凝土工程量和主要工作内容序号工程项目单位数量备注-混凝土1混凝土C20二级配碎面板m35002混凝土C20三级配回填碎3m6403混凝土C25二级配进出口段下部3m19564混凝土C25二级配墩、闸墩3m32555混凝土C25二级配一般设备基础3m1006混凝土C25二级配机组段下部3m40007混凝十-C25二级配进出口段上部3m7508混凝土C25二级配机组段上部3m14039混凝土C25二级配闸底板200cm3m299010预制混凝土C3O二级配3m1001160CM墙3m50012150CM墙3m7766外加剂t40二橡胶止水m200四钢筋t1170(2)引用标准和规程规范低热微膨胀水泥(GB2938-2008)；通用硅酸盐水泥(GB175-2007)；混凝土结构工程施工质量验收规范(GB50204-2002)；粉煤灰混凝土应用技术规程(GBJ146-1990)；预应力混凝土用钢丝(GB/T5223-2002)；预应力混凝土用钢绞线(GB/T5224-2003)；预应力筋用锚具、夹具和连接器(GB/T14370-2000)；水工混凝土试验规程(SL352-2006)；水工碾压混凝土施工规范(SL53-1994)；混凝土面板堆石坝施工规范(SL49-1994)；水工建筑物滑动模板施工技术规范(SL32-1992)；水工建筑物抗冲磨防空蚀混凝土技术规范(DL/T5207-2005)；水工混凝土钢筋施工规范(DIL/T5169-2002)；水工混凝土施工规范(DL/T5144-2001)；水电水利工程模板施工规范(DL/T5110-2000)；混凝土用水标准(JGJ63-2006)；轻骨料混凝土技术规程(JGJ51-2002)；混凝土泵送施工技术规程(JGJ/T10-1995)；混凝土及预制混凝土构件质量控制规程(CECS40：92)o1.2模板工程(1)模板的种类和型式1)标准建筑钢模板：闸墩侧面、电站厂房等表面规则、高度较高部位的结构物及板、梁、柱等小部位混凝土采用标准建筑模板，型号为P3015。2)振动拉模：引水渠、尾水渠底板采用振动拉模，振动拉模支立见附图5-4：拉模施工示意图。3）普通平面木模板：进水渠导墙、挡墙混凝土构筑物采用普通平面木模板或标准建筑钢模板。4）异型模板及悬臂模板：尾水闸墩、流道等采用异型模板。（2）模板结构及安装D振动拉模振动拉模轨道为分仓侧面模板，模体宽度根据结构面宽度确定，模体面板为6m钢板，模体支撑结构为组合桁架梁,HZ2-5平板振捣器固定在钢桁架梁上。采用3t手动葫芦牵引模体，振动拉模在结构物顶面滑行浇筑，振动模板滑过后，再由人工抹面压光。2）标准建筑钢模板及普通平面木模板平直部位均采用标准建筑钢模板或普通平面木模板。3）悬臂模板及异型模板异型模板采用定型钢质模板或木模板，厂内定作成型，写上编号，施工现场组装。模板安装前，根据施工图纸进行测量放线，模板依据测量点、线进行安装及校正，最后进行固定。（3）模板的清洗和拆除D模板在每次使用前应清洗干净，钢模面板涂刷矿物油类的防锈涂料。在使用过程中，及时对变形、损坏的模板进行整修，整修后的模板应符合相关规范要求。2）模板拆除时限须遵守下列规定：不承重模板的拆除,在混凝土强度达到其表面及棱角不因拆模而损伤时，方可拆除；在墩、墙和柱部位在其强度不低于3.5Mpa时，方可拆除。承重模板，在混凝土强度达到表5-11的规定后，方可拆除。表571承重模板拆模标准表结构类型结构跨度按设计的混凝土强度标准值的百分率计（）悬臂板、梁270>2100其他梁、板、拱21502870>81003）大型模板采用吊车吊装。拆下的模板、支架及配件及时进行整理、维修并涂刷保护涂料，分类堆放，妥善保管,以利再次使用。4）拆模时，根据锚固情况，分批拆除锚固连接件，防止大片模板坠落，在梁、墩、板混凝土强度未达到100%设计强度时其上部不能承受施工荷载。L3钢筋（1）钢筋的检验和保管1）钢筋应符合热轧钢筋主要性能的要求。2）钢筋运至工地后，由物资部门和质检部门配合监理和业主进行联合验收检查，经检查直径、长度、根数、质量证明书、出厂检验单、外观质量均符合要求后，运到钢筋厂堆放场存放。在使用前分批进行钢筋机械性能试验，需要焊接的钢筋作好焊接工艺试验：a根据厂家提供的钢筋质量证明书，检查每批钢筋的外表质量（如裂缝、结疤、麻坑、气泡、砸碰伤痕及锈蚀程度等），并测量每批钢筋的代表直径；b钢筋分批复验，以同一炉（批）号、同一截面尺寸的钢筋为一批，取样的重量不小于60kg；c在每批钢筋中，选取经表面检查和尺寸测量合格的两组钢筋，各取一组拉力试件和一组冷弯试件进行试验，如一组试验项目的一个试件不符合规定的数值时，则另取两倍数量的试件，对不合格的项目作第二次试验，如还有一个试件不合格，则该批钢筋为不合格产品，运出工地。3）钢筋按不同等级、牌号、规格及生产厂家分批验收,分别堆存，不得混杂，在两端用木牌标明型号数量、批次、供货日期，在存放过程中避免钢筋生锈及腐蚀。（2）钢筋的加工1）钢筋的调直和清除污染应符合下列要求：a钢筋的表面洁净，使用前将表面油渍、漆污、锈皮、鳞锈等清除干净；b钢筋平直，无局部弯折；c钢筋在调直机上调直后，其表面伤痕不得使钢筋截面面积减少5%以上；d采用冷拉方法调直钢筋，I级钢筋的冷拉率不大于4%；II、In级钢筋的冷拉率不大于1%。2）切割和打弯钢筋可在工厂或现场进行。弯曲机弯勾,不允许加热打弯。3）钢筋加工的尺寸应符合施工图纸的要求，圆钢筋其末端弯钩长度应符合规范的规定。加工后钢筋的允许偏差不得超过规范的规定。4）加工完成的钢筋放置在钢筋加工厂，分组用细铁线捆在一起挂上木牌，标明规格、型号、数量、使用部位等信息。钢筋采用棚式堆放，下垫IOcm厚木方，钢筋放在木方上，以免接触地面锈蚀，钢筋运输时轻拿轻放，以免变形。钢筋加工安装的允许误差均应严格按照施工详图及有关文件规定执行。如无专门规定，钢筋加工允许误差遵照表5-12、5-13执行。表572加工后钢筋的允许偏差偏差项目允许偏差值受力钢筋全长净尺寸的偏差+IOmm箍筋各部分长度的偏差+5mm钢筋弯起点位置的偏差结构混凝土+20mm大体积混凝土+30mm钢筋转角的偏差±3°圆钢筋纵向偏差大体积+25mm薄壁结构+IOmm表5-13圆钢筋制成箍筋，其末端弯钩长度箍筋直径受力钢筋直径(mm)<25284051075901290105(3)钢筋的运输钢筋在加工厂内加工制作完成后，统一编号，堆放整齐,采用QY8B汽车吊或人工装车，由IOt载重汽车运至施工仓面附近，采用塔机吊运入仓。钢筋在转运过程中防止变形和锈蚀，锈蚀和变形严重者不允许使用。（4）钢筋的安装D钢筋的安装位置、间距、保护层及各部分钢筋的大小尺寸，符合施工图纸及有关文件的规定。钢筋保护层按施工图纸要求布置与预留，钢筋外侧混凝土保护层厚度满足设计要求。钢筋安装允许误差遵照表5-14执行。表5-14钢筋安装的允许偏差偏差项目允许偏差钢筋长度方向的偏差士1/2净保护层厚同一排受力钢筋间距的局部偏差柱及梁中±0.5d板、墙中士0.1间距同一排中分布钢筋间距的偏差士0.1间距双排钢筋，其排与排间距的局部偏差±0.1排距梁与柱中钢箍间距的偏差0.1箍筋间距保护层厚度的局部偏差±1/4净保护层厚2）现场焊接或绑扎的钢筋网，其钢筋交叉的连接，按设计文件的规定进行，其焊接或绑扎质量满足设计要求，焊接或绑扎速度满足施工进度要求。直径大于25mm的和纵向钢筋采用套筒螺栓联接，其它筋绑扎联接。3）预先绑扎和焊接的钢筋网及钢筋骨架，在运输和安装过程中采取保护措施，避免变形、开焊及松脱。4）为了保证混凝土保护层的必要厚度，在钢筋与模板之间设置短钢筋支撑以保证位置准确。5）在钢筋架设完毕，未浇混凝土之前，按照施工图纸和规范的标准进行详细检查，并作好检查记录。检查合格的钢筋，如长期暴露，在混凝土浇筑之前，重新检查，合格后方能浇筑混凝土。6）安装后的钢筋，需有足够的刚性和稳定性。在钢筋架设安装后，及时妥善加以保护，避免发生错动和变形。7）在混凝土浇筑过程中，安排值班人员经常检查钢筋架立位置，如发现变动及时矫正。严禁为方便混凝土浇筑擅自移动或割除钢筋。L4混凝土原材料（1）水泥1）按各浇筑部位和施工图纸的要求，主要选用42.5级普通硅酸盐散装水泥，水泥符合应国家和行业的现行标准。2）承包人对水泥的品质进行检查复验，每批水泥发货时附有出厂合格证和复检资料，严格禁止不合格水泥进场。3）袋装水泥在运输过程中注意其品质和标号不得混杂，覆盖防水苫布，避免水泥反潮。4）到货的水泥按不同品种、标号、出厂批号、分别贮存在专用的仓库或储罐中，防止因贮存不当引起水泥变质。袋装水泥的出厂日期不超过3个月，散装水泥不应超过6个月，袋装水泥的堆放高度不超过15袋。（2）水拌和用水取自库内存水。3）骨料1）混凝土骨料按监理人批准的料源进行采购，对含有活性成分的骨料必须进行专门试验论证，并经监理人批准后，方可使用。2）不同粒径的骨料分别堆存，严禁相互混杂和混入泥土；装卸时，粒径大于40mm的粗骨料的净自由落差不大于3m,避免造成骨料的严重分离和破碎。3）细骨料的质量技术要求规定如下：a细骨料的细度模数，在2.430范围内，b砂料质地坚硬、清洁、级配良好；C砂料中有活性骨料时，必须进行专门试验论证。4）粗骨料的质量要求符合以下规定:a粗骨料的最大粒径，不超过钢筋最小净间距的2/3及构件断面最小边长的1/4,素混凝土板厚的1/2,对少筋或无筋结构，选用较大的粗骨料粒径。b施工中将骨料按粒径分成下列几种级配：二级配：分成520m和2040mm,最大粒径为40mm；三级配：分成520mm>2040mm和4080m,最大粒径为80mmCc含有活性骨料、黄锈等的粗骨料，必须进行专门试验论证后，才能使用。（4）粉煤灰和其它活性掺合料本工程使用粉煤灰由业主负责提供。1）活性材料通过试验验证，其质量指标应符合有关标准的规定。2）掺和料的运输和储存，严禁与水泥等其它粉状材料混装，以避免交叉污染。（5）外加剂1）用于混凝土中的外加剂（包括减水剂、加气剂、缓凝剂、速凝剂和早强剂等），其质量符合DL/T51001999第4.1.1条至第4.L4条的规定。2）承包人根据混凝土的性能要求，结合混凝土配合比的选择，通过试验确定外加剂的掺量，其试验成果报送监理人。3）不同品种外加剂分别储存，在运输与储存中不得相互混
