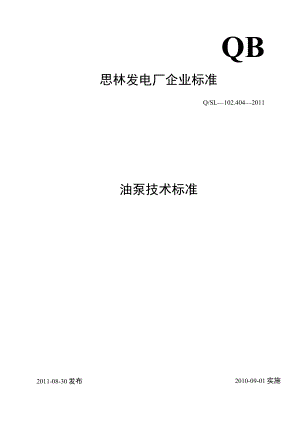

油泵技术标准.docx

QB思林发电厂企业标准Q/SL102.4042011油泵技术标准2011-08-30发布2010-09-01实施思林发电厂发布目次前言21范围32引用文件和资料33术语和定义34设备技术参数35运行参数46设备检修参数47零部件清册51刖百为实现企业设备技术管理工作规范化、程序化、标准化，制定本标准。本标准由思林发电厂生产技术部提出。本标准由思林发电厂生产技术部归口并负责解释。本标准起草单位：思林发电厂设备维修部。本标准主要起草人：王激本标准审核人：司泰升、刘青松、侯晋、葛铭洋本标准批准人：马习耕本标准是首次发布。思林发电厂企业标准油泵技术标准1范围本标准规定了思林发电厂油泵的技术参数、运行参数。本标准适用于思林发电厂油泵的技术管理工作。2 引用文件和资料GB/T18607-2008GB/T 13007-91JB/T 8091-19983 术语和定义3. 1齿轮油泵抽油泵及其组件规范离心水泵、油泵及耐腐蚀泵的效率螺杆泵试验方法Q/SL102.4042011通过相互啮合的齿轮,用于输送各种有润滑性液体的泵。3.2螺杆泵具有两个或两个以上啮合螺杆，可以在壳体中转动以实现吸、排的液压泵。3.2柱塞泵利用柱塞在泵缸体内往复运动，使柱塞与泵壁间形成容积改变，反复吸入和排出液体并增高其压力的泵。4设备技术参数4.1齿轮油泵技术参数序号项目单位技术参数1产品名称齿轮输油泵2型号2CY-12/0.63流量m3h124电动机型号Y132S-45功率kW5.56转速rmin14507绝缘等级F级8噪音dB()609进出口径mmDN5010重量Kg160序号项目单位技术参数11外形尺寸mm855*410*41312电源三相380V50HZ13制造厂家自贡市真空滤油机厂1.2 推力外循环螺杆泵技术参数序号项目单位技术参数1型号SMT5V-56B-1S-W12泵体形式立式3流量m3h1104出口压力MPa0.65转速rmin14806功率kW377绝缘等级F级8制造厂家江苏新德工业泵有限责任公司1.3 压油装置油泵技术参数序号项目单位技术参数1主油泵型号L3MF-90152-IF0KS-G2主油泵流量L/min7023主油泵工作压力Mpa6.34主油泵电机型号Y315S-45主油泵电机额定功率kW1106主油泵电机电源AC380V31,H50Hz7增压泵型号L3MF-3860-IF0KS-G8增压泵流量L/min41.49增压泵工作压力Mpa6.310增压泵电机额定功率kW7.511增压泵电机电源AC380V3Ph50Hz12漏油箱油泵流量L/min2513漏油箱油泵电机额定功率kW4.314漏油箱油泵电机电源AC380V3Ph50Ilz15制造厂家德国雷士公司1.4 4水导外循环油泵技术参数序号项目单位技术参数1油泵型号L3MF-52/135-IF0KS-G2油泵流量L/min1583油泵电机额定功率kW194油泵电机额定电压C380V3PH50Hz5制造厂家德国雷士公司1.5 液压启闭机油泵技术参数序号项目单位进水口工作闸门启闭机大坝弧形门启闭机1油泵型号.*4VS0125DR30R-PPB13N00A4VS0180DR/30R-PPB13N002油泵流量L/min1811813油泵工作介质46#抗磨液压油46#抗磨液压油4油泵电机型号QA250M4A/1500/55/380QA315S4A/1500/110/3805油泵电机额定功率kW551106油泵电机转速rpm1450145012制造厂家德国力士乐5 运行参数5.1 齿轮油泵运行参数序号项目单位规范值1出口压力Mpa0.62吸上压力Mpa-0.053工作温度*C505.2 推力外循环螺杆泵运行参数序号项目单位规范值1出口压力Mpa0.62轴向振动mm0.063水平振动mm0.064垂直振动mm0.065轴承温度*c705.3压油装置油泵运行参数序号项目单位规范值1主油泵出口压力Mpa6.32主油泵轴向振动mm0.13主油泵水平振动mm0.14主油泵垂直振动mm0.15主油泵轴承温度c706增压泵出口压力Mpa6.37增压泵轴向振动mm0.18增压泵水平振动mm0.19增压泵垂直振动mmWoJ10增压泵轴承温度c705.4 液压启闭机油泵运行参数序号项目单位规范值进水口闸门液压启闭机1最大工作压力Mpa132工作温度50弧形门液压启闭机1最大工作压力Mpa212工作温度*C506 设备检修参数内容技术标准修前修后轴承压前紧力0.02mm轴承内环与轴的间隙0.02mm轴承外环与轴承室0.Imm密封环与泵盖紧力O.02O.05mm螺杆螺杆表面光滑无毛刺转子与壳体间隙WO.05mm转子与壳体配合铜套与螺杆轴的配合良好，盘车转动应轻松自如轴的弯曲度0.05mm联轴器径向张口0.04mm联轴器轴向0.05mm轴的弯曲度0.04mm7 零部件清册7.1 推力外循环螺杆泵零部件清册序号名称规格型号单位数量易损件1旋转螺杆与型号为SMT5V-56B7S71的螺杆泵相配套根22机械密封与型号为SMT5V-56B-ISTl的螺杆泵相配套套13轴套与型号为SMT5V-56B-ISTl的螺杆泵相配套个24轴承与型号为SMT5V-56BTSTl的螺杆泵相配套件25联轴器与型号为SMT5V-56BTSTl的螺杆泵相配套个16底座与型号为SMT5V-56BTSTl的螺杆泵相配套个17.2 齿轮油泵零部件清册序号名称规格型号单位数量易损件1直齿圆柱与型号为2CYT2/0.6的齿轮泵相配套套12泵体与型号为2CY-12/0.6的齿轮泵相配套套13泵豌与型号为2CY-12/0.6的齿轮泵相配套套14轴套个35轴端密封与型号为2CY-12/0.6的齿轮泵相配套套27.3 压油装置螺杆泵零部件清册序号名称规格型号单位数量易损件主油泵1泄压阀与型号为L3MF-90/152-IF0KS-G的螺杆泵相配套个1序号名称规格型号单位数量易损件2旋转螺杆与型号为L3MF-90/152-IF0KS-G的螺杆泵相配套根33衬套与型号为L3MF-90/152-IFOKS-G的螺杆泵相配套件24泵体与型号为L3MF-90/152-IF0KS-G的螺杆泵相配套套15轴承与型号为L3MF-90/152-IF0KS-G的螺杆泵相配套件26轴套与型号为L3MF-90/152-IFOKS-G的螺杆泵相配套个27联轴器与型号为L3MF-90/152-IFOKS-G的螺杆泵相配套个1增压泵1泄压阀与型号为L3MF-38/60-IF0KS-G的螺杆泵相配套个12旋转螺杆与型号为L3MF-38/6O-IFOKS-G的螺杆泵相配套根33衬套与型号为L3MF-38/60-IF0KS-G的螺杆泵相配套件24泵体与型号为L3MF-38/60-IF0KS-G的螺杆泵相配套套15轴承与型号为L3MF-38/60TF0KS-G的螺杆泵相配套件26轴套与型号为L3MF-38/60-IF0KS-G的螺杆泵相配套个27联轴器与型号为L3MF-90/152-IF0KS-G的螺杆泵相配套个17.4 水导外循环油泵零部件清册序号名称规格型号单位数量易损件1泄压阀与型号为L3MF-52/135-IF0KS-G的螺杆泵相配套个12旋转螺杆与型号为L3MF-52/135-IF0KS-G的螺杆泵相配套根33衬套与型号为L3MF-52/135-IF0KS-G的螺杆泵相配套件24泵体与型号为L3MF-52/135-IF0KS-G的螺杆泵相配套套15轴承与型号为L3MF-52/135-IF0KS-G的螺杆泵相配套件26轴套与型号为L3MF-52/135-IF0KS-G的螺杆泵相配套个27联轴器与型号为L3MF-52/135-IF0KS-G的螺杆泵相配套个17.5 液压启闭机油泵序号名称规格型号单位数量易损件进水口液压启闭机油泵1联轴器与型号为A4VS0125DR/30R柱塞泵相配套个12避震垫与型号为A4VS0125DR/30R柱寒泵相配套个13溢流阀与型号为A4VS0125DR/30R柱寒泵相配套个14泵体与型号为A4VS0125DR/30R柱寒泵相配套套15轴承与型号为A4VS0125DR/30R柱塞泵相配套件1弧形门液压启闭机油泵1联轴器与型号为A4VS0180DR/30R柱塞泵相配套个12避震垫与型号为A4VS0180DR/30R柱塞泵相配套个1序号名称规格型号单位数量
