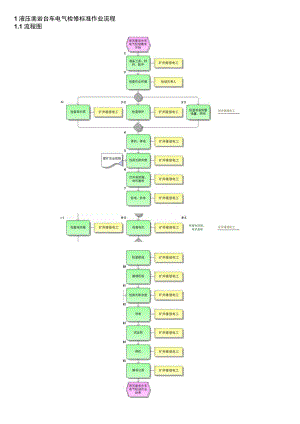

1液压凿岩台车电气检修标准作业流程1.1流程图Al砂井燃修电工»-1恢复电控箱、电机盖板矿井维修电工1.2流程概述流程名称液压凿岩台车电气检修标准作业流程流程编号流程说明适用范围井工矿流程接口1.3标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员安全提示1准备工具、材料、配件准备工具、材料：万用表、兆欧表、电工工具、防锈油等。1）工具、材料齐全、完好；2）配件规格与设备配套。矿井维修电工2检查作业环境1）检查支护情况；2）检查淋水情况。1）顶、帮支护完好；2）无淋水。检修负责人3-1检查显示屏1）观察电动机运转状态；2）观察故障显示；3）观察工作电压、电流显示。LED显示屏显示正常。矿井维修电工3-2检查保护试验过压保护、过流保护、漏电保护、欠电压保护、瓦斯断电保护、缺相保护、联锁保护。按下试验按钮，各种保护动作灵敏、可靠。矿井维修电工3-3检查语音报警装置、照明1）检查启机报警装置；2）检查倒车报警装置；3）检查照明。1）启机报警装置正常；2）倒车报警正常可靠；3）照明灯、电缆完好。矿井维修电工4停机、停电1）停止泵电机运行；2）液压台车断路器手把打到零位；3）液压台车组合开关隔离手把打到零位。1）液压台车断路器断电，闭锁、上锁、挂牌；2）开关停电，闭锁、上锁、挂牌。矿井维修电工停电时必须对设备进行停电闭锁，钥匙由专人随身携带。5检测瓦斯浓度检测瓦斯浓度。便携式瓦检仪检查设备周围20米范围内的瓦斯浓度达1%时，禁止开盖。煤矿安全规程第四百四十五条矿井维修电工未检查瓦斯浓度或瓦斯浓度超限禁止开盖。6打开电控箱、电机盖板1）清扫煤尘：2）打开电控箱盖。1）紧固件放到收集盒内：2）盖板保护稳妥。矿井维修电工7验电、放电1）用验电器验电；1）验电器电压等级符合要求；矿井维修电工2）用接地线放电；3）设置接地线。2）先接地，后放电；3）接地可靠。8-1检查电控箱1）检查线缆接头；2）检查防爆面、防潮剂。D缆线接头紧固；2）防锈油涂抹均匀、防潮剂有效；3）无失爆。矿井维修电工8-2检查电机1）摇测电机绝缘；2）用放电绳对接线柱放电；3）检查防爆面；4）检查接线。1）绝缘符合要求；2）先接地，后放电；3）防锈油涂抹均匀；4）接线压紧，无失爆。矿井维修电工8-3恢复电控箱、电机盖板1）清理腔内卫生；2）恢复盖板。1）接线腔内无杂物；2）盖板螺栓齐全紧固，符合防爆要求。矿井维修电工9检查缆线检查电缆。电缆无磨损、破皮、鸡爪子、羊尾巴、明接头。矿井维修电工10清理现场1）清点工具；2）清理作业环境。1）工具齐全、无丢失；2）作业现场整洁、无杂物。矿井维修电工11检测瓦斯浓度检测瓦斯浓度。用便携式瓦检仪检查台车周围20米范围内的瓦斯浓度，瓦斯浓度达到1%时，禁止送电。煤矿安全规程第四百四十五条矿井维修电工未检查瓦斯浓度或瓦斯浓度超限禁止开盖。12送电液压台车控制开关送电。开关显示正常。矿井维修电工13试运转1）解除液压台车闭锁；2）启动液压台车。1）谁闭锁、谁解锁；2）液压台车运行正常。矿井维修电工启动台车时观察台车附近有无人员。14停机液压台车停止运行。闭锁、上锁。矿井维修电工15填写记录填写检修记录。1）记录填写规范、真实；2）施工负责人和技术员签字确认。矿井维修电工
