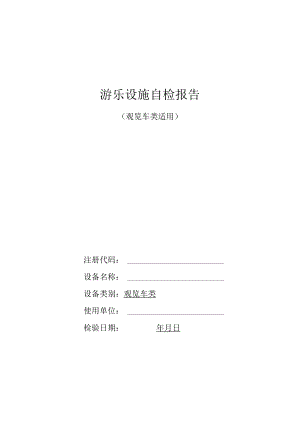

游乐园观览车自检报告.docx

游乐设施自检报告（观览车类适用）注册代码：设备名称：设备类别：观览车类使用单位：检验日期：年月日检验结论：回合格口不合格使用单位联系人使用单位联系电话维保单位维保电话制造单位型号规格制造日期出厂编号设备地点设计寿命设备性能参数检验依据1.游乐设施监督检验规程（试行）（国质检锅2002124号）2.游乐设施安全规范（GB8408-2008）3.转马类游艺机通用技术条件（GB/T18158-2008）现场检验条件确认1 .温度、湿度、照明及室外气候条件能否满足游乐设施正常运行及检验作业的要求；2 .输入电气系统的电压正常，电压波动在允许值以内；3 .检验现场不应有与游乐设施工作无关的物品和设备，相关现场放置表明正在进行检验的警示牌。4 .对于不具备现场检验条件的游乐设施，继续检验可能造成安全和健康损害的，检验人员可以终止检验。Iil符合不符合主要检验仪器设备万用钳表、游标卡尺、钢卷尺、钢直尺、经纬仪、绝缘电阻测试仪、接地电阻测量仪、便携式检验灯、常用电工工具等检验结论备注检验人员：日期：使用单位（签章）日期:审核:m-目别项类目号项编检验项目检验内容与要求检验结果验论检结备注11资料审查1.4乘客须知使用单位应在明显地方设置乘客须知。21.11运行检查维修记录应有运行记录，以及年检、月检、日检、维护保养、设备维修等记录。32安装及连接2.1基础J基础不应有影响游艺机运行正常运行的不均匀沉陷、开裂和松动等异常现象。42.2地脚螺栓地脚螺栓必须有防松措施，不应有严重锈蚀、腐蚀。52.3重要零部件间螺栓销轴连接采用螺栓连接应有防松措施；采用销轴连接应有防脱落措施。62.4焊缝表面质量不应有漏焊、烧穿、裂纹、气孔、严重咬边、焊瘤熔渣及焊高不够等缺陷。72.5*重要焊缝磁粉（或渗透）探伤重要焊缝应进行不低于20%的磁粉或渗透探伤。82.6中心轴对水平面垂直度中心支承轴的中心线对水平面的垂直度公差不大于l1000o92.15转盘径向圆和端面圆跳动转盘径向圆和端面圆跳动公差不大于转盘直径的1/1500。102.16转盘可调拉筋检查转盘中的拉筋应可调，调节应适度，拉紧基本一致。114动力装置4.3系统过压保护装置应设不超过额定工作压力1.20倍的过压保护装置。124.5系统渗漏检查液压系统不应渗漏油，气动系统不应有明显的漏气现象。135机械传动5.2齿轮传动传动齿轮应符合有关齿轮标准，并无异常偏啮合及偏磨损。齿轮啮合的接触斑点要求应符合GB50231-2009表5.7.10的有关规定。145.3皮带及滚子链传动皮带及滚子链传动应拉紧适度，其装配要求应符合GB50231-2009第5.7条要求，皮带的磨损状态符合说明书要求。155.5润滑及渗漏轴承及接触表面有相对运动的部位，应有润滑措施，并便于添加润滑剂，不允许形成油滴现象，无相对运动部位不应渗油。165.7*重要轴、销轴超声波和磁粉（或渗透）探伤吊舱吊挂轴每年应进行不低于20%的超声波和磁粉（或渗透）探伤序号留项目编号检验项目检验内容与要求检验结果检验结论备注175机械传动5.8重要轴、销轴的磨损和锈蚀重要轴、销轴的磨损和锈蚀允许值应符合GB8408-2008中9.3表17的有关规定；检验周期同5.7条。185.13.1*钢丝绳绳端固定绳端必须用紧固装置固定，固定方法应符合GB8408-2008中8.11.1表13的有关要求。195.13.2钢丝绳绳夹固定绳夹固定方法和钢丝绳直径与绳夹的数量、间距应符合GB8408-2008中8.11.3表14的有关要求。205.13.4*钢丝绳安全圈数提升钢丝绳须设防止钢丝绳过卷或松弛的装置，钢丝绳余留圈数不小于3圈。215.13.5*钢丝绳缺陷钢丝绳的断丝、磨损等缺陷不得超过GB8408-2008中9.4表18的有关要求225.16.1*制动装置的动作要求制动装置动作必须协调可靠，确保车辆进站顺利。235.16.2制动装置设置条件停机后超过60s未停止运行或要求到位准确时，应设制动装置。245.16.3制动闸衬的磨棉景制动闸衬的磨损量不大于原厚度的50中255.16.4*制动装置工作状态动力断电或设备发生故障时，制动装置应仍能保证正常工作。266乘人设施6.2乘客可触及之处检查乘客可触及之处，均不允许有外露的锐边，尖角，毛刺和危险突出物等。276.7*把手、安全带或安全压杠车厢或封闭式座舱必须设有安全把手和安全带（宽30mm以上）或安全压杠，安全压杠动作应可靠。口把手口安全带口安全压杠口其他286.17*座舱牵引杆保险措施座舱的牵引装置必须设有效的保险措施。296.18吊厢吊挂轴保险装置吊厢的吊挂轴处，应有有效的保险装置306.19非封闭式吊厢安全措施或安全距离非封闭吊厢须设置防止乘客在运行中与周围结构物相碰的安全装置或留出不小于500mm的安全距离。mm316.21吊厢门窗拦挡物检查吊厢门窗应加拦挡物，乘客头部不能伸出窗外。326.22吊厢门窗玻璃检查吊厢门窗玻璃应采用不宜破碎的材料。336.33.1玻璃钢件表面检查a：不允许有裂纹、破损等缺陷，转角处过度圆滑；b：乘客触及的内表面应整洁，不得有布头显露；C：边缘应平整圆滑，无分层。346.33.2玻璃钢件与受力件直接连接时，应预埋金属件玻璃钢件与受力件直接连接时，应预埋金属件。序号-目别项类目号项编检验项目检验内容与要求检验结果验论检结备注357电气及控制7.1低压配电系统的接地型式低压配电系统的接地型式应采用TNS系统或TNCS系统。367.2*接地要求和接地电阻电气设备金属外壳等必须可靠接地，低压配电系统保护接地电阻不大于10。377.4工作电压不大于50V的电源变压器变压器的初、次级绕组间的绝缘电阻不小于7M。，变压器绕组对金属外壳绝缘电阻不小于2MOoM387.5电气设备安装控制柜、元器件安装，电缆（线）敷设应符合相关标准。397.8.1控制系统检查控制系统必须满足游艺机的工况要求。407.8.2手动和自动控制采用自动控制或联锁控制时，应使每台设备能单独的手动控制。417.8.3控制元件及操纵按钮、信号标志灯等颜色检查控制元件应灵敏可靠，操作方便，操纵按钮等应有明确标志。427.8.5音响和信号装置应设提醒乘客和行人注意安全的音响和信号装置。437.8.6*紧急事故开关操作室明显处或站台上应设紧急事故开关，开关按钮采用手动复位式。447.9集电器电刷和滑环应接触良好，外露的集电器应设防雨罩。457.17防止超速的控制装置有超速可能的，应设防止超速的控制装置。467.28*绝缘电阻有效电压大于50V的带电回路与地之间的绝缘电阻不小于IMC。M478安全防护8.4*事故状态疏导乘客措施当动力电源突然断电或设备发生故障时，应有疏导乘客的措施。488.7风速计高度20m以上的的游艺设施，在高度IOm处应设风速计。498.10避雷装置游艺设施高度超过15m时，应设避雷装置，避雷接地电阻不大于30。508.13安全标识游乐设施应有醒目的安全标识。519运行检查9.1.1空载试验分别进行手动和自动试验，试验不少于5次。试验后整机运行应正常，启、制动平稳，不允许有异常的振动，冲击等现象。注：项目编号有“”标志的为重要项目。
