漏电保护器接线方法.docx

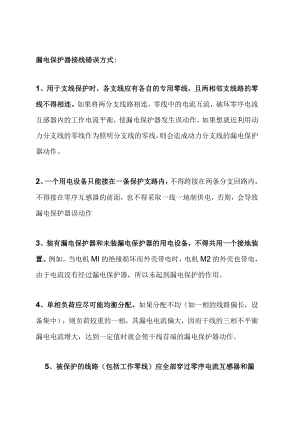

漏电保护器接线错误方式:1、用于支线保护时，各支线应有各自的专用零线，且两相邻支线路的零线不得相连。如果将两分支线路相连，零线中的电流互流，破坏零序电流互感器内的工作电流平衡，使漏电保护器发生误动作。如果想就近利用动力分支线的零线作为照明分支线的零线，则会造成动力分支线的漏电保护器动作。2、一个用电设备只能接在一条保护支路内，不得跨接在两条分支回路内，不得接在零序互感器的前面，也不得采取一线一地制供电，否则，会导致漏电保护器误动作3、装有漏电保护器和未装漏电保护器的用电设备，不得共用一个接地装置。例如，当电机MI的绝缘损坏而外壳带电时，电机M2的外壳也带电，由于电流没有经过漏电保护器，所以未起到漏电保护的作用。4、单相负荷应尽可能均衡分配。如果分配不均（如一相的线路偏长，设备集中），则负荷较重的一相，其漏电电流偏大，因而干线的三相不平衡漏电电流增大，达到一定值时就会使干线首端的漏电保护器动作。5、被保护的线路（包括工作零线）应全部穿过零序电流互感器和漏电保护器的贯穿孔,不得用三极漏电保护器代替四极三相四极、漏电保护器。如果是三相五线制，则保护地线不得穿过漏电保护器的互感器，而必须跨接到第一极漏电保护器前端（进线端）的零干线上或重复接地极上。&上妫腿悔蜩.由电螂入瀛蟒的蛾为藤粹.蛾4X15O+1X70,雅佛g胡濯髓蛾烯麴:螭4X120+1X70.漏电保护器接法注意事项:1、漏电保护器负载侧的中性线，不得与其他回路共用。2、漏电保护器标有负载侧和电源侧时，应按规定安装接线，不得反接。3、安装带有短路保护的漏电保护器，必须保证在电弧喷出方向有足够的飞弧距离。飞弧距离大小按漏电保护器生产厂家的规定。4、安装时必须严格区分中性线和保护线，三极四线式或四极式漏电保护器的中性线应接入漏电保护器。经过漏电保护器的中性线不得作为保护线，不得重复接地或接设备外漏可导电部分。保护线不得接入漏电保护装置。附：漏电保护器常见跳闸原因及处理方法1,安装不良 如果漏电保护器在安装时各接线柱未接牢固，时间一长，往往会导致接线柱发热、氧化，使电线绝缘层被烧焦，并伴有打火和橡胶、塑料燃烧的气味，造成线路欠压使漏电保护器跳闸。 2,漏电保护器本身有问题 用户在购买漏电保护器时，应尽量到信誉好的定点厂家或商店购买，千万不要图一时便宜向一些个体户购买“三无”漏电保护器，这样往往得不偿失。 3,漏电保护器与负载不匹配随着家用电器的不断普及，许多家庭的负载电流已远远超过线路上漏电保护器的额定电流，造成漏电保护器跳闸。这种情况一般多发生在空调、电水壶等大功率家电的使用，一般只要重新换一只匹配的漏电保护器，问题便可迎刃而解了。 4,负载或线路漏电、短路 如果是家电等负载漏电或短路而使漏电保护器跳闸，只要拔掉有故障的家电插头，便可以重新送电；如果是线路漏电或短路，相对来说比较棘手，可先解决一些简单故障，让部分线路暂时恢复送电。 具体做法为： 当漏电保护器跳闸后，首先把各分路断开，再把漏电保护器送上，当送上某一分路时漏电保护器即跳闸，则可以断定此分路有故障。只要断开此分路，其他各分路就可以恢复用电。此时，如果发现某房间的插座或灯具没电，故障往往就在这一带。5,电源进线电压过高 这种情况虽不多见，但十分危险，一般发生在三相四线制供电的住宅楼（现在的住宅楼普遍这样供电）。由于三相不平衡或老鼠等小动物的捣乱，使电源总零线断路发生电压漂移，相电压可由220V变成380V,会使漏电保护器跳闸。 辨别这种故障，是用电笔测一下进线是否都带电； 二是看看左邻右舍是否也有跳闸现象，如果有则大多数属于这种故障; 三是用万用表测一下进线电压。此时，请千万不要强行合漏电保护器开关，否则极易造成家电烧坏，严重时还会导致火灾等不良后果。另外，进线遭受雷击也会造成过电压引起漏电保护器跳闸。总之，一旦家用漏电保护器跳闸，检查时应遵循先简后繁的原则。首先查看安装是否良好，其次检查电源进线电压是否偏高（看看左邻右舍）和漏电保护器本身有无问题（卸掉出线送电），再有就是看漏电保护器能否承受家电的负载，最后再查看是否负载、线路漏电或短路。如果实在查找不出来原因，就不要盲目乱动，应请专业人员来查。否则把线路搞乱反而不利于排除故障。
