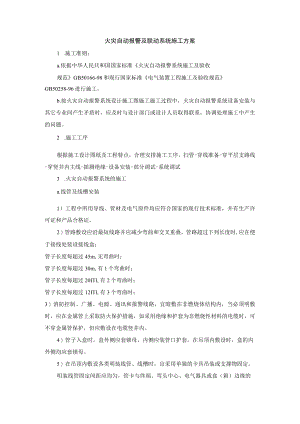

火灾自动报警及联动系统施工方案1 .施工准则：a.依据中华人民共和国国家标准火灾自动报警系统施工及验收规范GB50166-98和现行国家标准电气装置工程施工及验收规范GB50258-96进行施工。b.按火灾自动报警系统设计施工图施工施工过程中，火灾自动报警系统设备安装与其它专业间产生矛盾时，应及时与设计部门或设计人员取得联系，协调处理施工中产生的问题。2 .施工工序根据施工设计图纸及工程特点，合理安排施工工序。扫管-穿线准备-穿平层支路线-穿竖井内主线-摇测绝缘-设备安装-部分调试-系统调试3 .火灾自动报警系统的施工a.线管及线槽安装1）工程中所用导线、管材及电气原件均应符合国家的现行技术标准，并有生产许可证和产品合格证。2）管路敷设应沿最短线路并应减少弯曲和交叉重叠，管路超过下列长度时,应在便于接线处装设接线盒：管子长度每超过45m,无弯曲时；管子长度每超过30m,有1个弯曲时；管子长度每超过20ITl,有2个弯曲时；管子长度每超过12ITl,有3个弯曲时；3）消防控制、广播、电源、通讯和报警线路，宜暗敷在非燃烧体结构内，当必须明敷时，应在金属管上采取防火保护措施，如采用绝缘和护套为非燃烧性材料的电缆时，可不穿金属管保护，但应敷设在电缆竖井内。4）管子入盒时，盒外侧应套锁母，内侧应装管口护套，在吊顶内敷设时，盒的内外侧均应套锁母。5）在吊顶内敷设各类明装线管、线槽时，宜采用单独的卡具吊装或支撑物固定。明装线管固定间距应均匀，管卡与终端、弯头中心、电气器具或盒（箱）边缘的距离宜为150500mm,钢管管卡间的最大距离下列规定。薄壁线管（mm）152025324050管卡最大距离（m）1.01.52线槽的直线段应每隔1.01.5m设置吊点或支点，吊装线槽的吊杆直径,不应小于6mm。在下列部位也应设置吊点或支点。线槽接头处；距接线盒20Omm处；线槽走向改变或转角处。b.线管、线槽内导线敷设1）在穿线前，对已预埋管路；应对照图纸检查预埋管数量、位置，并应将管内或线槽内的积水及杂物清除干净。保证管路畅通，盒箱与管口应加管口护套,并固定牢固，无用管口应封堵。2）导线应符合下列要求：火灾自动报警系统的传输线路应采用铜蕊绝缘导线或铜蕊绝缘电缆，其电压等级不应低于交流250V,传输导线截面积如下：报警系统信号线，采用RVS2×1.0mm多股双包双绞铜芯绝缘导线。探测器之间和探测器至手动报警按钮间导线采用RVS双绞线。探测器的信号线“+”应为红色，“一”应为兰色，其余线路应根据不同用途采用其它颜色区分，但同一工程中，相同用途的导线颜色应一致，接线端子应有标号。3）导线连接应符合下列要求：盒箱与导线应留有适当余量，并盘好放入盒箱内不得外露。为保证管、线槽内无结头、扭结,无破皮损坏现象,导线的接头应在接线盒内焊接或用端子连接。箱盒内导线连接应先拧紧导线芯，刷锡后采用绝缘螺旋铜接线钮连接。涮锡时不应使用酸性焊剂。4）不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔内。三种总线均单独穿金属管，严禁与动力、照明、交流线、视频线或广播线穿入同一线管中。5）火灾探测器的传输线路选择不同颜色的绝缘导线，同一工程中相关线路的绝缘导线颜色一致，接线端子应有标号。绝缘导线或电缆的总截面积不应大于管内面积的40%,敷设于封闭线槽内的导线或电缆的截面积不应大于线槽净截面积的50%。导线或电缆应按回路编号，分段绑扎，绑扎点间距不应大于2m。6）消防控制设备外接导线端部应有明显标志。c.绝缘摇测1）火灾自动报警系统导线敷设完成后，对每一回路导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻不应小于20Mo确保绝缘，以保证系统稳定。2）接地极与大地绝缘值不大于4,多相线之间与接地绝缘值应大于20o3）消防设备的接地装置按照建筑电气安装工程图集（第一册）JD10-125,常用接地装置作法图施工并符合电气装置安装工程接地装置施工及验收规范GB50169-92od.消防报警设备安装1）火灾探测器的安装：火灾探测器底座安装时应先清除盒内杂物，保证盒内清洁，安装底座螺丝应拧紧，与顶板无间隙，无松动。探测器安装与底座应拧紧，探测器信号灯应朝向易观察方向，并保持外观整洁。探测器导线连接必须可靠压接或焊接。当采用焊接时，不得使用带腐蚀性的助焊剂。采用冷压线鼻压接时，线鼻与导线应压紧，底座端子与线鼻也应拧紧,无虚接错接现象。探测器底座的外接导线，应留有不小于150mm的余量，入端处应有明显标志。安装完毕后，探测器底座应采取保护措施。探测器与墙边、梁边水平距离不小于0.5m,探测器周转围0.5米内无遮挡物，至空调送风口水平距离不小于1.5m,与多孔送风口水平距离不小于0.5m,探测器应水平安装，需倾斜安装时不应大于45°。在宽度小于3的内走道顶棚上设置探测器时，宜居中布置。温感探测器的安装间距不应超过IOnl；烟感探测器的安装间距不应超过15mo2）手动报警按钮、消火栓按钮的安装：手动报警器按钮、消火栓按钮在墙面安装时，安装高度宜为距地面L5m,并安装平整牢固，不应出现歪斜现象，保持外观整洁，并不污染墙面。手动报警按钮的外接导线，应留有不小于100mm的余量。其端部应有明显标志。手动报警按钮接线方式为两总线制，正为电源及信号线，负为地线，并联挂接总线。报警按钮采用壁挂明装时，可直接固定在予埋接线盒上。3）火灾报警控制器的安装：报警控制器应加工固定底座。安装牢固，不得倾斜。火灾报警控制器在墙上安装时，其底边距地面1.5m；落地安装时，其底边高出地坪0.10.2m0引入火灾报警控制器的电缆或导线，应配线整齐，避免交叉，并固定牢靠。所配电缆芯和导线的端部，均应标明编号并与图纸一致。电缆芯和导线应留不小于200mm的余量。端子板每个接线端的接线不得超过2根，穿线后在进线管处应封堵。火灾报警控制器的主电源引入线，应直接与消防电源连接，严禁使用电源插头，主电源应有明显标志。火灾报警控制器的接地应牢固，并有明显标志。设备面盘前操作距离不应小于1.5m,经常工作面距离墙面不应小于3m,设备面盘后维修距离不宜小于IiTb控制柜、联动柜安装完毕后，应固定牢固。无晃动现象，保证垂直度在2mm以内，且保持盘面无划痕。4）消防广播安装：吸顶时应与顶板紧密接触，无缝隙及松动现象，墙面壁挂安装平整，无歪斜，并与墙面接触严密。5）竖井内接线箱安装：接线箱为明装箱，安装高度距地面1.5m,垂直度应在1mm内箱体与墙面无间隙，保持清洁，无污染物，表面无划痕，干净,无污染。6）消防控制设备安装：消防控制设备在安装前应进行功能检查，不合格者不得安装。消防控制设备的外接导线，当采用金属软管作套管时，其长度不宜大于2.0m,且应采用管卡固定，其固定间距不应大于0.5m。金属软管与消防控制设备的接线盒（箱）应采用锁母固定，并应根据配线规定接地。消防控制设备外接导线的端部应有明显标志。消防控制设备箱（柜）内不同电压等级，不同电流类别的端子应分开，并有明显标志。所有探测器、报警按钮等施工时应先安装设备底座，待整个火灾自动报警系统全部安装完毕后，再最后统一安装报警设备，并进行调试。
