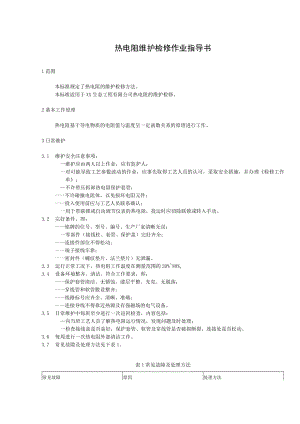

热电阻维护检修作业指导书1范围本标准规定了热电阻的维护检修方法。本标准适用于XX生态工程有限公司热电阻的维护检修。2基本工作原理热电阻基于导电物质的电阻值与温度呈一定函数关系的原理进行工作。3日常维护3.1 维护安全注意事项：一维护应由两人以上作业，应有监护人；一对可能导致工艺参数波动的作业，应事先取得工艺人员的认可，采取安全措施，并办理检修工作单；不许带压拆卸热电阻保护套管；一一不许碰撞电阻体，以免损坏电阻元件；一一投入使用前应与工艺人员联系确认；一用于带联锁或自动调节仪表的热电阻，投运时应切除联锁或转入手动。3.2 完好条件，即：一一铭牌的位号、型号、编号、生产厂家清晰无误；一零部件（接线柱、套管、保护盖）完好齐全；一一连接件部位不得松动；一一端子接线牢靠；一一密封件（螺纹垫片、法兰垫片）无泄漏。3.3 运行正常工况下，热电阻工作温度在测量范围的20%80%,3.4 设备环境整齐、清洁、符合工作要求，即：一一保护套管清洁、无锈蚀，漆层平整、光亮、无脱落；一一穿线管和软管敷设整齐；一一线路标号应齐全、清晰、准确；一一连接导线不得靠近热源及有强磁场的电气设备。3.5 日常维护中每班至少进行一次巡回检查，内容包括：向当班工艺人员了解热电阻运行情况，发现问题及时处理；一检查接线盒是否盖好，保护套管、软管及穿线管是否破损断裂，连接处是否松动。3.6 每周进行一次热电阻外部清洁工作。3.7 常见故隙及处理方法见下表1。表1常见故障及处理方法常见故障原因处理方法电阻值偏低或最小a.内部局部短路：b.绝缘降低。a.更换热电阻：b.清洗烘干。电阻值偏高或无穷大a.接线端子接触不良；b.热电阻内部或引线断开。a.拧紧接线端子；b.更换电阻体。示值不稳定a.接线端子接触不良；b.绝缘降低。a.拧紧接线端子；b.清洗烘干。4检修4.1 热电阻检修随设备检修一起进行。4.2 检修内容及要求： 清除保护套管、接线盒内的灰尘、杂物； 检查热电阻连接件是否松动或损坏； 检查热电阻与保护套管之间的绝缘电阻应大于5M; 检查保护套管是否破损、锈蚀。4.3 检修质量标准应达到3.2规定的要求。4.4 投入使用：a）投运前的准备工作：1）检查热电阻线路绝缘电阻是否大于5MQ；2）检查热电阻接线是否正确、牢固：3）对带联锁或自动调节的二次仪表，应先解除联锁或转入手动。b）投入使用步骤：1）将热电阻与二次仪表连接：2）送电并检查指示或显示设备是否正确。4.5 验收： 逐条检查检修内容的完成情况； 检查热电阻是否达到检修质量标准； 热电阻正常运行72h,由技术主管签收。5附件附件1：检修工作单附件1：检修工作单设备所在车间：接单人：年月日时工号设备名称及位号检修负责人检修成员检修内容备注：工种钳工管工钟工电焊气焊车工电工仪表工其他确认安全注意事项口办理停送电作业票禁油、脱脂口办理动火作业票口戴护目镜口办理设备内作业票有效隔离办理登高作业票口佩戴防毒面具口办理联锁解除工作票口穿长袖工作服口办理吊装作业票口穿无扣工作服口登高作业系安全带强制通风口泄压、排放，清洗置换合格安全措施工2处理意见工艺班长：工艺车间主任：验收意见验收人：注：1、本单据一式两份，设备所在车间和检修单位各持一份，检修内容由设备所在单位填写。2、主要设备检修前的工艺处理，应经车间工艺主任签字后方可施工，签字应有同意施工字样。
