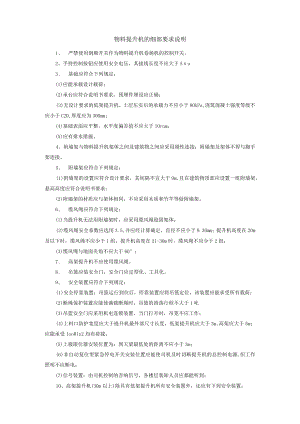

物料提升机的细部要求说明.docx

物料提升机的细部要求说明1、严禁使用倒顺开关作为物料提升机卷扬机的控制开关。2、手持控制按钮应使用安全电压，其接线长度不应大于5u3、 基础应符合下列规定：(1)应能承载设计载荷；(2)承台应符合说明书要求，预埋件埋设应正确；(3)无设计要求的低架提升机，土层压实后的承载力不应小于80kPa,浇筑混凝土强度等级不应小于C20,厚度应为300mm；(4)基础表面应平整，水平度偏差值不应大于IOrnm;(5)应有排水措施。4、附墙架与物料提升机架体之间及建筑物之间应采用刚性连接：附墙架及架体不得与脚手架连接。5、 附墙架应符合下列规定：(1)附墙架的设置应符合设计要求，其间隔不宜大于9m,且在建筑物顶部应设置一组附墙架，悬高高度应符合说明书要求：(2)附墙架的材质应与架体相同，不应采用木质和竹竿等做附墙架。6、 缆风绳应符合下列规定：(1)当提升机无法用附墙架时，应采用缆风绳稳固架体；(2)缆风绳安全系数应选用3.5,并应经计算确定，直径不应小于9.30mm；提升机高度在20m及以下时，缆风绳不应少于1组，提升机高度在21-30m时，缆风绳不应少于2组；(3)缆风绳与地面夹角不应大于60°；7、 高架提升机不应使用缆风绳。8、 吊篮应装安全门，安全门应定型化、工具化。9、 安全装置应符合下列规定：(1)安全停靠装置：吊篮运行到位后，停靠装置应将吊篮定位，该装置应能承受所有载荷；(2)断绳保护装置应能使满载断绳时，吊篮的滑落行程不大于1叱(3)吊篮安全门应采用机电连锁装置，当门打开时，吊笼不应工作；(4)上料口防护宽度应大于提升机最外部尺寸长度，低架提升机应大于3m,高架应大于5m；应能承受IooWln2均布荷载；(5)上极限位器安装位置为：到天梁最低处的距离不应小于3m；(6)非自动复位型紧急停电开关安装位置应能使司机及时切断提升机的总控制电源,但工作照明不应断电；(7)信号装置：由司机控制的音响信号，各楼层装卸人员应都能听到；10、高架提升机(30m以上)除具有低架提升机所有安全装置外，还应有下列安全装置：(1)下极限限位器：应满足在吊篮碰到缓冲器之前限位器能够动作，吊笼停止下降；(2)缓冲器：应采用弹簧或弹性实体；(3)超载限制器：当超过额定载荷时，应能切断起升控制电源；(4)通讯装置：司机应能与每一站对讲联系。11、 提升机架体地面进料口处应搭设防护棚，防护棚两侧应挂立网。12、 当提升高度超过相邻建筑物的避雷装置的保护范围时，应设置避雷装置，13、所连接的PE线应作重复接地，其接地电阻不应大于IOQ。14、提升高度30m以下(含30m)为低架提升机;提升高度3150mm为高架提升机。15、提升机应具有下列安全防护装置并满足其要求：安全停靠装置或断绳保护装置、楼层口停靠栏杆(门)、吊篮安全门、上料口防护棚、上极限限位器、紧急断电开关、信号装置。16、高架提升机除应满足以上防护装置规定外，尚需具备下列安全装置：下极限限位器、缓冲器、超载限制器、通讯装置。17、提升机各楼层的通道口处，应设置常闭的楼层口停靠门，宜采用联锁装置(吊篮运行到位时方可打开)。停靠栏杆可采用钢管制造，其强度应能承受IkN/m水平荷载。18、提升机上料口防护棚应设在提升机架体地面进料口上方。其宽度应大于提升机的最外部尺寸;长度:低架提升机应大于3m,高架提升机应大于5m。其材料强度应能承受IOkPa的均布静荷载。也可采用50mm厚木板架设或采用两层竹笆，上下竹笆层间距应不小于600mmo19、提升机超载限制器，当荷载达到额定荷载的90%时，应能发出报警信号。荷载超过额定荷载时，切断起升电源。20、低架提升机的基础，当无设计要求时，应符合下列要求：(1)、土层压实后的承载力，应不小于80kPa;(2)、浇注C20混凝土，厚度300mm；(3)、基础表面应平整，水平度偏差不大于IOmmo21、提升机附墙架的设置应符合设计要求，其间隔一般不宜大于9m,且在建筑物的顶层必须设置1组。22、提升机受到条件限制无法设置附墙架时，应采用缆风绳稳固架体。高架提升机在任何情况下均不得采用缆风绳。23、提升机安装精度应符合以下规定:(1)、新制作的提升机；架体安装的垂直偏差，最大不应超过架体高度的1.5%。；多次使用过的提升机，在重新安装时，其偏差不应超过3%。,并不得超过200mm；(2)、井架截面内，两对角线长度公差不得超过最大边长的名义尺寸的3%。；(3)、导轨接点截面错位不大于L5mm；(4)、吊篮导靴与导轨的安装间隙，应控制在510mm以内。
