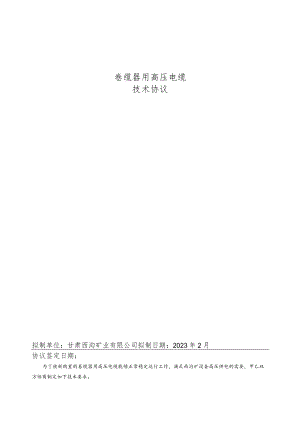

卷缆器用高压电缆技术协议.docx

卷缆器用高压电缆技术协议拟制单位：甘肃西沟矿业有限公司拟制日期：2023年2月协议签定日期：为了使新购置的卷缆器用高压电缆能够正常稳定运行工作，满足西沟矿设备高压供电的需要，甲乙双方协商制定如下技术要求。一、总则本技术协议作为甲方设备订货合同的附件，与订货合同同时生效，具有同等法律效力。Ll本技术协议所提出的是最低标准的技术要求，并未对一切技术细节做出规定，乙方应保证提供符合有关标准和技术文件的优质产品。1.2 乙方提供的设备必须是全新、规范、先进的高质量可靠产品，能够确保连续稳定的工作。1.3 乙方在合同货物制造中，发生侵犯专利的行为时其侵权责任与甲方无关。1.4 乙方提供货物的制造，材料的选择，都应按照国内外通用的现行标准和相应的技术规范执行，而这些标准和技术规范应为合同签字日为止最新公布的标准和技术规范。1. 5乙方提供的设备应考虑高海拔地区电气设备移动时所承受的张力，必须满足海拔3500米正常工作。二、商压电缆运行方式及技术参数及供货范围1.1 技术参数设备名称规格及型号单位长度技术要求卷缆器用高压电缆(型号：REEL-MCT-MN637IOKV3*35+1*16)M300工作电压IOKv,额定频率50Hz,高压电缆具有防水，抗拉、耐磨、耐弯曲、耐寒等要求。2. 2技术要求2.1 1卷缆器用高压电缆(REEL-MCT-MN637)由3根绝缘的主线芯和1个地线组成。使用环境温度：-40-90。2. 2.2导体线芯：采用镀锡铜软铜线，其性能符合GBT3956T99702.2. 3绝缘：采用高压乙丙橡胶皮厚度5.5mm,其性能符合GB7594.8中XJ30A型。2.2.4地线：导体包覆半导电橡皮。2.2.5成缆：3个主线和1个地线围绕半导电橡皮填芯绞合成缆。2.2.6护套：双层护套，使用热塑性防水耐油耐腐蚀耐磨高强度进口聚胺脂，护套厚度5.0mm；电缆外径52mm；颜色：黄色。2.2.7抗拉设置：电缆凯夫拉编织加强，填充抗拉，抗拉力3500N。2.2.8电缆弯曲半径6D(D为电缆外径)。2.2.9成品电缆出厂试验并附说明书报告。(1)动力线芯电阻：20时导体最大电阻不大于0.565Q/KM。(2)主线芯间、主线芯与接地线芯间应能经受交流50HZ2IKV5min电压试验。(3)绝缘电阻：20时大于等于450MC/KM。2.2.10电缆应该缠绕在电缆盘上方引出电缆，严禁将电缆扭成死角，成品盘电缆端头应可靠密封，并采取相应的防护措施，以防止潮气侵入及端头受损。2.2.11成品电缆的护套表面应有生产厂家、电缆型号、额定电压、米标和生产年份的标记，标记应字迹清楚、容易辨认、耐擦。三、提供资料3.1乙方在中标、货物到货后3天内将正确的纸版和电子版如下资料提供给甲方：3.1.1电缆符合VDE0250-813要求，提供高压电缆CE认证。3.1.2提供高压卷盘电缆相关技术专利等体现厂家技术实力的资料。3.1.3提供出厂试验报告以及产品质量检验合格证。四、售后服务电缆质量保证期为一年，如在保证期中出现非人为造成的质量现象必须给予更换；五、交货时间及地点5.1 交货时间：年月日前5.2 交货地点：酒钢西沟矿库房六、其它本协议一式四份，甲方三份，乙方一份。“若XXX公司不能中标，则本技术协议自动失效，双方互不承担任何责任或本技术协议为附生效条件的合同，以主合同的生效为前提条件"，避免产生法律纠纷。甲方：甘肃西沟矿业有限公司乙方：(行政公章)(合同专用章)甲方代表：乙方代表：年月日年月日
