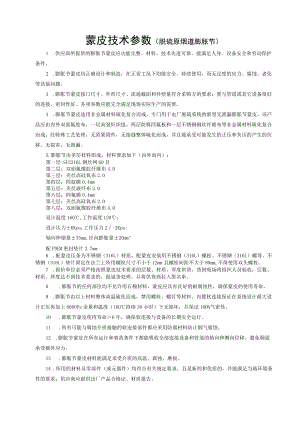

蒙皮技术参数（脱硫原烟道膨胀节）1 .供应商所提供的膨胀节蒙皮应功能完整、材料、技术先进可靠、能满足人身、设备安全和劳动保护条件。2 .膨胀节蒙皮均正确设计和制造，在正常工况下均能安全、持续使用，而无过度的应力、腐蚀、老化等其他问题。3 .膨胀节蒙皮接口尺寸、外形尺寸、流通截面和补偿量符合采购方的要求；要与管道或其它设备很好的连接，密封性好。各项参数应能完全满足现场实际生产的需要。4 .膨胀节蒙皮选用非金属材料硫化复合而成，专门用于电厂脱硫系统的新型无泄漏膨胀节蒙皮。该产品应由内外双面氟胶布，一层高强针织毯、两层防腐四氟板和一层不锈钢钢丝纤维布等非金属材料硫化复合而成；经特殊工艺处理，无需紧固件，无接缝整体硫化而成，并且能承受可能发生的正压和负压的产生的位移。无损害，无泄漏。5.膨胀节由多层材料组成，材料要求如下（由外而内）：第一层:SUS316L钢丝网60目第二层：双面氟橡胶纤维布4.0第三层：夹丝高硅氧布2.0第四层：四叙膜0.4mm第五层：夹丝玻纤布2.0第六层：四氟膜0.4mm第七层：夹丝高硅氧布2.0第八层：双面氟橡胶纤维布4.0设计温度160,工作温度120；设计压力±6Kpa,工作压力2-2Kpa;轴向伸缩量±35mm,径向膨胀量±20mm°配PDEM密封垫片2.7mm6 .配蒙皮压条为不锈钢（316L）材质，配蒙皮安装用不锈钢（316L）螺栓、不锈钢（316L）螺母、不锈钢（316L）垫片固定在法兰上所用螺栓尺寸不小于12mm且螺栓间距不大于80mm,不得使用双头螺栓。7 .报价单位必须严格按照蒙皮技术要求的层数、材质、厚度供货，货到现场将组织人员验收，层数、材质、厚度达不到技术要求的，做退货处理。并将供货商拉入黑名单。8 .膨胀节的任何部位均不允许用石棉材料，蒙皮应具有良好的耐腐蚀性，确保蒙皮的使用寿命。9 .膨胀节由以上材料整体高温硫化而成，禁用螺栓、螺钉等材料。内置软连接保证在系统设计最大设计正压再加上800OPa余量和温度（160持续30小时）下无损坏，并保证100%气密性。10 .膨胀节蒙皮使用寿命6年，确保软连接与设备的长期安全运行。11 .所有可能与腐蚀介质接触的软连接部件都应采用防腐材料防止烟气腐蚀。12 .膨胀节蒙皮在所有运行和事故条件下都能吸收全部连接设备和管道的轴向和侧向位移。避免烟道承受额外应力。13 .膨胀节蒙皮材料能满足承受介质的高温、腐蚀、磨损。14 .所用的材料及零部件（或元器件）均符合有关规定要求，且是新的和优质的，并能满足当地环境条件的要求；供应商应提供出厂产品合格证、材质报告。
