    电动折叠门技术参数.docx

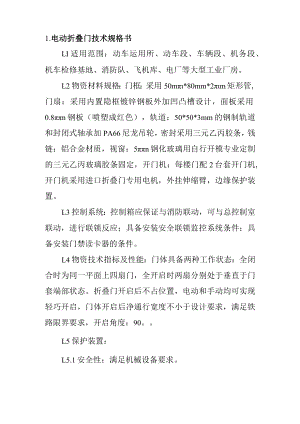

    1.电动折叠门技术规格书LI适用范围:动车运用所、动车段、车辆段、机务段、机车检修基地、消防队、飞机库、电厂等大型工业厂房。L2物资材料规格:门框:采用50m*80mm*2m矩形管,门扇:采用内置隐框镀锌钢板外加凹凸槽设计,面板采用0.8n钢板(喷塑成红色),轨道:50*50*3mm的钢制轨道和封闭式轴承加PA66尼龙吊轮,密封采用三元乙丙胶条,钱链:铝合金材质,视窗:5n钢化玻璃用自行开模专业定制的三元乙丙玻璃胶条固定,开门机:每楼门配2台套开门机,开门机采用进口折叠门专用电机,外挂伸缩臂,边缘保护装置。L3控制系统:控制箱应保证与消防联动,可与总控制室联动,进行联锁反应;具备安装安全联锁监控系统条件;具备安装门禁读卡器的条件。L4物资技术指标及性能:门体具备两种工作状态:全闭合时为同一平面上四扇门,全开启时两扇分别处于垂直于门套端部状态。折叠门开启后不占位置,电动和手动均可实现轻巧开启,门体开启后净通行宽度不小于设计要求,满足铁路限界要求,开启角度:90。L5保护装置:L5.1安全性:满足机械设备要求。1.5.2抗风压等级:抗风速89T02kmh(即10级大风,抗风压值O.5KNm2)oL5.3阻燃等级:门板A2级(不燃)。L5.4同一门框内两扇门的开闭必须保证同步,同步误差不大于0.5秒。L5.5使用寿命:机械部件10年质量保证。1.5.6电动机具有自锁功能,保证大门在开(关)门状态时不会在外力作用下关(开)门。1.5.7门开启关闭后都具有抗风装置。1.5.8具备安装安全联锁监控系统条件。1.5.9安全开门时间为12秒,完全关门时间12秒。1. 5.10单台功率为250W,电源为220±5%50HZ电源为1.2Ao1.5. 11工作循环制为25次/小时。1.5.12电机转换热切断为140。1.5.13最大旋转角度为10为。1. 5.14工作温度范围为-20+50。1.15.15 可自由转换手动、电动操作。静音、手动轻巧。1.15.16 安全接地,IP等级20。1.5.17控制系统有两组信号端子,分别是完全关门状态和完全开门状态。L6主要原材料性能指标、采用标准及来源1.6.1门体骨架及门框整体经热镀锌,表面喷涂静电粉末,厚度不低于45微米,外喷一层2K聚酯涂层,具有较强的耐腐蚀性,不易褪色。L6.2轨道及连接件均为热镀锌钢材质,在良好保养的情况下可保证运行不少于25万次或可靠使用不少于30年。1.6.4锌合金材质较链保证门体顺利地开启和关闭,在良好保养的情况下可保证运行不少于25万次或可靠使用不少于30年。1.6.5门体视窗玻璃整体透光率83%,具有较好的采光性及防划。在多次清理后,仍能保证较好的透光和视觉效果。1.6.6电机功率强劲,结实耐用,防雨防潮设计,工作循环制为25次/小时。使用寿命为100万次。门体开启/关闭平滑顺畅,速度均匀,噪音小。1. 6.7门体底部和顶部采用高密双层毛刷密封。L6.8所有部件均耐腐蚀,维修保养操作简便。欧式折叠工业门技术要求1、欧式折叠工业门门的使用材料:1.1、 透明部分为双层夹层胶钢化玻璃。1.2、 底槽、密封型材采用6063T5铝合金。1.3、 门框应采用冷弯U字型钢材质,型钢本身要求平直不扭曲,表面经过镀锌处理。1.4、 保温型门扇应填聚氨酯泡沫充保温材料2、欧式折叠工业门的尺寸与公差:21、门板整体厚度(57)±Imm2.2、 钢板厚度0.6mm0.8mm2.3、 钢框1.5mm2.0mm2.4、 门框对角线W2mm2.5、 平整度W2mm2.6、 各部件装配间隙Wlmm2.7、 扇与扇偏差W2mm2.8、 门板搭接量215mm2.9、 门板横向位移IOmm3、开门机性能:3.1、 运行速度25度/s3.2、 开门响应时间W0.5s4、门体加强部位设计要求:4.1、 门体较链连接处采用平面推力轴承。4.2、 安装要求:在门扇两侧洞口的墙体上,门扇与地面,有合页链接的两扇门板间,洞口上侧墙体与门扇搭接部位,门扇与上侧固定装置部位,两侧门扇对撞处等部位,应安装密封条,其形状应与其功能相匹配,密封材料应为优质橡胶板和尼龙毛刷。5、主要门体连接件要求:5.1、 吊轨厚度23mm5.2、 底槽铝材厚度22mm5.3、 方管材质22.0mm5.4、 铝合金精铸钱链厚度22.0mm5.5、 导向导轨厚度22.0mm6、外观质量:6.1、 外观表面光滑、平整、无飞边毛刺。6.2、 门体表面不应有色差。6.3、 门体表面无划伤和损伤。6.4、 门体表面无明显质量缺陷。6.5、 折页等五金件表面应光洁,无腐蚀,污物。7、安全性能:7.1、锁紧装置:停电后,门扇应保持关闭时的锁紧状态,并可解锁转换手动启闭,且具有手动锁紧装置。72、行程限位:启闭终点处应设置行程限位。7.3、遇阻停止:应有遇阻自动停止或者返回功能。
