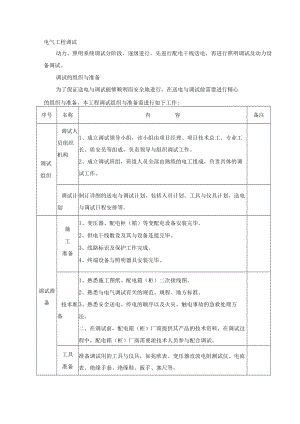

电气工程调试施工方法.docx
电气工程调试动力、照明系统调试分阶段、逐级进行，先进行配电干线送电，再进行照明调试及动力设备调试。调试的组织与准备为了保证送电与调试能够顺利而安全地进行，在送电与调试前需要进行精心的组织与准备，本工程调试组织与准备需进行如下工作:序号名称内容备注调试组织调试人员组织机构1、成立调试领导小组，该小组由项目经理、项目技术总工、专业工长、质安员等组成，负责领导与组织调试工作。2、成立调试班组，班组人员全部由熟练的电工组成，负责具体的调试工作。调试计划制订详细的送电与调试计划，包括人员计划、工具与仪具计划、送电与调试日程安排等。调试准备施工准备1、变压器、配电柜（箱）等变配电设备安装完毕。2、供电干线敷设及其与设备连接完毕。3、线路标识及保护工作完成。4、终端设备与照明器具安装完毕。技术准备1、熟悉施工图纸、配电箱（柜）二次接线图。2、熟悉与电气调试有关的规范、规程、地方标准。3、熟悉安全送电、停电的顺序以及火灾、触电事故的急救处理方法。二、在调试前，配电箱（柜）厂商提供其产品的技术资料，在调试过程中，配电箱（柜）厂商需要派技术人员参与配合调试。工具准备准备调试用的工具与仪具，如兆欧表、变压器直流电阻测试仪、电流表、绝缘手套、绝缘鞋、扳手、塞尺等。a、配电干线送电配电干线送电是指从配电柜向各楼层配电箱送电。配电干线送电按下面流程进行:电缆绝缘摇测需测试Ll与L2、L2与L3、L3与L1、各相与地线之间、各相与零线之间、零线与地线之间的绝缘电阻值，绝缘电阻值大于0.5MQ。在送电之前,对配电箱需进行测试，检查二次回路接线是否正确，二次回路的绝缘值是否符合规范要求，箱内的元器件的各项参数是否符合产品技术与国家规范要求。b、动力调试要求动力调试主要包括动力线路绝缘电阻测试、电机检查、IA小电流送电测试、空载负荷调试、满载负荷调试每项工作具体要求见下表：序号测试内容测试要求1动力线路绝缘电阻测试Ll与L2、L2与L3、L3与L1、各相与地线之间的缘电阻值大于0.5Mo2电机检查用IOOOV摇表，对电机的定子、转子线圈之间及其对地的绝缘电阻进行摇测，绝缘电阻值不低于IM电机转子转动灵活，无碰卡现象。电机引出线相位正确，固定牢固，连接紧密。电机外壳油漆完整，保护接地良好。3IA小电流送电测试从附近的临时配电箱引出三相四线的电源（LI、L2、L3、PE）至三相IA的保险丝开关，保险丝开关开关通过电缆与配电箱输出空气端子连接。当电机或线路不正常时，IA保险丝熔断以保护设备及线路。4空载负荷调试空载情况下，运行2小时，检查电机的旋转方向符合要求，声音正常，核查电机空载电流是否符合生产商要求；换向器、滑环及电刷的工作情况正常；电动机的温度无过热现象；滑环轴承温升不超过70OC,滚动轴承温升不超过75OC；电机的振动符合规范要求。5满载负荷调试手动启动用电设备，调试水泵及风机叶轮运转的正确方向；运转中应无异常震动和声响，紧固连接部位不应松动；测量电机电流，与电机铭牌对照，不应超过电机铭牌额定值；测量电机转速，与电机铭牌对照，不应超过电机铭牌额定值；测量电机温度，滑动轴承最高温度不得超过70,滚动轴承的最高温度不得超过75；做好各种数据的记录；手动启动用电设备使用正常后，停止受电设备，然后把自动/手动开关旋到自动档，让用电设备进入自动控制状态，C、照明调试照明调试主要包括照明线路绝缘电阻测试、照明器具检查、照明送电、照明全负荷试验，其调试按如下流程进行:心路篇电阻）明器具检-N照明送电i二"照明A全负荷试验;照明调试各阶段的调试要求表序号调试内容调试要求1照明线路绝缘电阻测试相线与地线之间、相线与零线之间、零线与地线之间的绝缘电阻值大于0.5MQ。2照明器具检查主要检查照明器具的接线是否正确，接线是否牢固，灯具的内部线路的绝缘电阻值符合设计要求。3照明送电按照配电箱的顺序对照明器具进行送电，送电后，检查灯具开关是否灵活，开关与灯具控制顺序是否对应，插座的相位是否正确。4照明全负荷试验全负荷通电试验时间为24小时，所有照明灯具均应开启，每小时记录运行状态1次，连续试运行时间内无故障。同时测试室内照度是否与设计一致，检查各灯具发热、发光有无异常。
