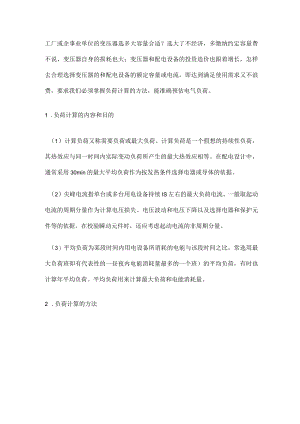

电气负荷计算的内容和方法.docx

工厂或企事业单位的变压器选多大容量合适？选大了不经济，多缴纳约定容量费不说，变压器自身的损耗也大；变压器和配电设备的投资造价也跟着增长，怎样去合理选择变压器的和配电设备的额定容量或电流，即达到满足使用需求又不浪费，要求我们必须掌握负荷计算的方法，能准确预估电气负荷。1 .负荷计算的内容和目的（1）计算负荷又称需要负荷或最大负荷。计算负荷是一个假想的持续性负荷，其热效应与同一时间内实际变动负荷所产生的最大热效应相等。在配电设计中，通常采用30min的最大平均负荷作为按发热条件选择电器或导体的依据。（2）尖峰电流指单台或多台用电设备持续IS左右的最大负荷电流。一般取起动电流的周期分量作为计算电压损失、电压波动和电压下降以及选择电器和保护元件等的依据。在校验瞬动元件时，还应考虑起动电流的非周期分量。（3）平均负荷为某段时间内用电设备所消耗的电能与该段时间之比。常选用最大负荷班即有代表性的一昼夜内电能消耗量最多的一个班）的平均负荷，有时也计算年平均负荷。平均负荷用来计算最大负荷和电能消耗量。2 .负荷计算的方法负荷计算的方法有需要系数法、利用系数法、单位指标法等几种。(1)需要系数法。用设备功率乘以需要系数和同时系数，直接求出计算负荷。这种方法比较简便，应用广泛，尤其适用于配、变电所的负荷计算。(2)利用系数法。采用利用系数求出最大负荷班的平均负荷，再考虑设备台数和功率差异的影响，乘以与有效台数有关的最大系数得出计算负荷。这种方法的理论根据是概率论和数理统计，因而计算结果比较接近实际。适用于工业企业电力负荷计算，但计算过程稍繁。(3)单位面积功率法、单位指标法和单位产品耗电量法。前两者多用于民用建筑，后者适用于某些工业建筑。在用电设备功率和台数无法确定时，或者设计前期，这些方法是确定设备负荷的主要方法。(4)除采用以上的方法外，还有二项式法以及近年国内出现的ABC法、变值需要系数法等。这些方法有的已被其他方法代替，有的是利用系数法的简化，还有的实用数据不多，未能推广，故不在此介绍。单位面积功率法、单位指标法和单位产品耗电量法多用于设计的前期计算，如可行性研究和方案设计阶段；需要系数法、利用系数法多用于初步设计和施工图设计。序号用电单位名称荷质负性设备(kw)需要系数KXCOStan计算fP30(KW)Q30(KVAR)1车间动力1动力800().350.651.172803272车间动力2动力5(X)0.450.90.482251093车间动力3动力400().550.80.752201654照明照明10010.51.7310017356以上小It18000.460.730.94825775738OV侧未补偿时的总负荷同时系数取kp=0.90kq=0.9318000.410.720.977437208380V侧无功补偿容量(KVAR)-4769380V侧补偿后总负荷().950.337432441()S9型变压器损耗12471!工厂IoKVgW总负荷(1八0.3975429112拟选变压器容录需要系数法计算负荷
