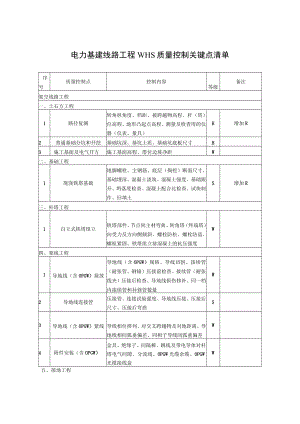

电力基建线路工程WHS质量控制关键点清单.docx

电力基建线路工程WHS质量控制关键点清单序号质量控制点控制内容等级备注架空线路工程一、土石方工程1路径复测转角桩角度、档距、被跨越物高程、杆（塔）位高程、地形凸起点高程、测量及检查用的仪器（仪表、量具）H增加R2普通基础分坑和开挖基础坑深、基坑土质、基础坑底板尺寸H3施工基面及电气开方施工基面高程、塔位边坡净距W二、基础工程1现浇铁塔基础地脚螺栓、主钢筋、底层（掏挖）断面尺寸、基础埋深、混凝土浇筑、混凝土强度、基础跟开、坍落度检查、混凝土配合比检查、试块制作、回填土S增加R三、杆塔工程1自立式铁塔组立铁塔部件、节点间主材弯曲、转角塔（终端塔）向受力反方向侧倾斜、螺栓防松、螺栓防盗、螺栓紧固、铁塔组立前混凝土的抗压强度W四、架线工程1导地线（含OPGW）展放导地线（含OPGW）规格、导线切割、接续管（耐张管、钢锚）压接前检查、接续管（耐张线夹）压接后检查、导地线损伤修补、同一档内接续管和补修管数量W2导地线连接管压接管、连接试验强度、导地线压接、压接后尺寸、压接后弯曲S3导地线（含OPGW）紧线导线相位排列、对交叉跨越物及对地距离、导地线相间弧垂偏差、同相子导线间弧垂偏差W4附件安装（含OPGW）金具、绝缘子、间隔棒、跳线及带电导体对杆塔电气间隙、分流线、OPGW光缆余缆、OPGW光缆接线盒W五、接地工程1表面式接地装置接地体规格、接地体连接、接地体防腐、接地体埋深、接地体敷设、接地电阻值H2深埋式接地装置接地体规格、接地体连接、接地体防腐、接地孔深度、接地孔直径、接地电阻值H六、线路防护设施1线路防护设施基础护坡、防洪堤、高塔航空标志、拦江线、公路高度限标、（回路、相位）标志、警告牌、防撞设施W高压电缆线路工程一、电缆构筑物1路径复测路径关键点坐标、接头井间距离、路径通道高差、交叉（平行）管线、地下障碍物、危害（腐蚀）环境、路径地面环境H2电缆沟槽沟槽深度、沟槽宽度、沟槽基底土质、砌筑材料、砌筑质量、混凝土浇筑质量、支架预埋件、施工缝、伸缩缝W3电缆埋管电缆管材、电缆管连接、电缆管排列、电缆管固定、埋管深度、回填质量、电缆管与其他管道平行交叉距离W4电缆顶管顶管管材、顶管连接、顶管排列、顶管内电缆（管）固定、顶管路径信息、电缆与其他管线平行交叉距离W5电缆隧道隧道沟槽、基底土质、地基处理、砌筑材料、砌筑质量、混凝土材料、钢筋（规格、数量、布置）、混凝土浇筑、预留孔洞、预埋件、通风设施、排水设施、防水设施、防火设施、照明设施W6电缆支架支架和附件、支架安装标高、支架层间距离伸缩缝设置、支架固定连接及防腐、金属（桥架、托架、支架）接地保护W7电缆井电缆井尺寸、地基处理、砌筑材料、砌筑质量、混凝土材料、钢筋（规格、数量、布置）、混凝土浇筑、预留孔洞、电缆井排水、电缆井盖板强度W8电缆终端场设备基础、电缆终端头支架、砌筑质量、混凝土材料质量、钢筋（规格、数量、布置）、混凝土浇筑、预留孔洞、外观质量W二、接地工程1表面式接地装置接地体规格、接地体连接、接地体防腐、接地体埋深、接地体敷设、接地电阻值H2深埋式接地装置接地体规格、接地体连接、接地体防腐、接地孔深度、接地孔直径、接地电阻值H三、电缆敷设1直埋电缆敷设电缆外观检查、电缆通道检查、机械牵引强度、电缆弯曲半径、电缆头防潮措施、外护层绝缘电阻测试W2排管电缆敷设电缆外观检查、排管通道检查、机械牵引强度、电缆弯曲半径、电缆头防潮措施、相序标志牌、单芯电缆不得单独穿入钢管、外护层绝缘电阻测试W3支架电缆敷设电缆外观检查、支架通道检查、机械牵引强度、电缆弯曲半径、电缆头防潮措施、大高差段放缆限速措施、大截面电缆（固定、伸缩）措施、单芯电缆不得单独穿入闭合磁路、外护层绝缘电阻测试W四、附件安装1中间接头施工环境条件、附件（材料）质量、电缆加温调直、绝缘体打磨、接线管压接、应力锥就位、接头组装、防水密封处理S2终端接头施工环境条件、附件（材料）质量、电缆就位、电缆加温调直、绝缘体打磨、应力锥就位、导体压接、接头组装、密封处理、电缆金属护层接地S3接地箱接地方式、交叉互联相序、保护器检查、接地引下线连接、同轴线接线处理、箱内接线安装、防水处理W4终端场设备设备基础、设备支架、设备开箱检查、避雷器交接试验、避雷器安装、引流线安装质量、设备接地W五、电缆防护设施1电缆防护设施回填覆盖、孔洞封堵、防火措施、防白蚁措施、电缆标识、电缆通道警示措施、测温线布置、电子标识球布置W
