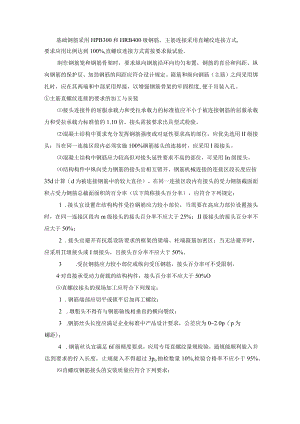

直螺纹技术加工说明.docx

基础钢筋采用HPB300和HRB400级钢筋。主筋连接采用直螺纹连接方式,要求应用比例达到100%,直螺纹连接方式需按要求做试验。制作钢筋笼和钢筋骨架时，要求纵向钢筋沿环向均匀布置，钢筋的直径和间距、纵向钢筋的保护层、加劲钢筋的间距应符合设计规定。箍筋和纵向钢筋（主筋）之间采用绑扎时，应在其两端和中部采用焊接，以增强钢筋骨架的牢固程度,便于吊装入孔。主筋直螺纹连接的要求的加工与安装接头连接件的屈服承载力和受拉承载力的标准值应不小于被连接钢筋的屈服承载力和受拉承载力标准值的1.10倍。接头需按要求出具型式检验。混凝土结构中要求充分发挥钢筋强度或对延性要求高的部位，应优先选用II级接头；当在同一连接区段内必须实施100%钢筋接头的连接时，应采用I级接头。混凝土结构中钢筋应力较高但对接头延性要求不高的部位，可采用In级接头。结构构件中纵向受力钢筋的接头宜相互错开，钢筋机械连接的连接区段长度应按35d计算（d为被连接钢筋中的较大直径）。在同一连接区段内有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率（以下简称接头百分率），应符合下列规定：1 .接头宜设置在结构构件受拉钢筋应力较小部位，当需要在高应力部位设置接头时，在同一连接区段内m级接头的接头百分率不应大于25%；II级接头的接头百分率不应大于50%；2 .接头宜避开有抗震设防要求的框架的梁端、柱端箍筋加密区；当无法避开时，应采用级接头或I级接头，且接头百分率不应大于50%。3 .受拉钢筋应力较小部位或纵向受压钢筋，接头百分率可不受限制。4对直接承受动力荷载的结构构件，接头百分率不应大于50%O直螺纹接头的现场加工应符合下列规定：1 .钢筋端部应切平或锁平后加再工螺纹；2 .墩粗头不得有与钢筋轴线相垂直的横向裂纹；3 .钢筋丝头长度应满足企业标准中产品设计要求，公差应为02.0p（p为螺距)；4 .钢筋丝头宜满足6f级精度要求，应用专用直螺纹量规检验，通规能顺利旋入并达到要求的拧入长度，止规旋入不得超过3po抽检数量10%,检验合格率不应小于95%。直螺纹钢筋接头的安装质量应符合下列要求：1 .安装接头时可用管钳扳手拧紧，应使钢筋丝头在套筒中央位置相互顶紧。标准型接头安装后的外露螺纹不宜超过2p02 .安装后应用扭力扳手校核拧紧扭矩，拧紧扭矩值应符合下表：直螺纹接头安装时的最小拧紧扭矩值钢筋直径mm1618-2022-2528323640拧紧扭矩N.m1002002603203603 .校核用扭力扳手的准确度级别可选用10级。钢筋连接工程开始前，应对不同钢筋生产厂的进场钢筋进行接头工艺检验；施工过程中，更换钢筋生产厂时，应补允进行工艺检验。(8)套筒的选择：标准型套筒的几何尺寸规格螺纹直径套筒外径套筒长度20M21×2.5305022M23×2.5336525M26×33970套筒挤压钢筋接头的安装质量应符下列要求：1 .钢筋端部不得有局部弯曲，不得有严重锈蚀和附着物2 .钢筋端部应有检查插入套筒深度的明显标记，钢筋端头套筒长度中心点不宜超过IOmm3 .挤压应从套筒中央开始，依次向两端挤压。压痕直径的波动范围应控制在认定的允许波动范围内，并提供专用量规进行检查，4 .挤压后的套筒不得有肉眼可见裂纹。
