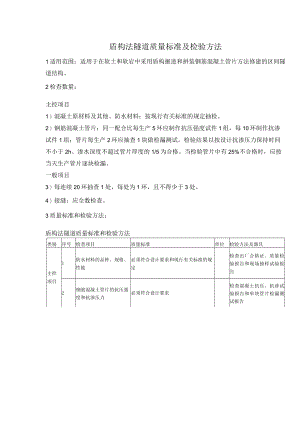

盾构法隧道质量标准及检验方法1适用范围：适用于在软土和软岩中采用盾构掘进和拼装钢筋混凝土管片方法修建的区间隧道结构。2检查数量：主控项目1）混凝土原材料及其他、防水材料：按现行有关标准的规定抽检。2）钢筋混凝土管片：同一配合比每生产5环应制作抗压强度试件1组，每10环制作抗渗试件1组；管片每生产2环应抽查1块做检漏测试。检验结果以按设计抗渗压力保持时间不小于2h、渗水深度不超过管片厚度的1/5为合格。当检验管片中有25%不合格时，应按当天生产管片逐块检漏。一般项目3）每连续20环抽查1处，每处为1环，且不得少于3处。4）接缝：应全数检查。3质量标准和检验方法：盾构法隧道质量标准和检验方法类别序号检查项目质量标准单位检验方法及器具主控项目1防水材料的品种、规格、性能必须符合设计要求和现行有关标准的规定检查出厂合格证、质量检验报告和现场抽样试验报告2钢筋混凝土管片的抗压强度和抗渗压力必须符合设计要求检查混凝土抗压、抗渗试验报告和单块管片检漏测试报告一般项目1隧道渗漏水量和衬砌接缝隧道渗漏水量应控制在设计的防水等级要求范围内制砌接缝不得有线流和漏泥砂现象观察检查和渗漏水量测2管片拼装接缝防水应符合设计要求及以下规定：（1）管片至少应设置一道密封垫沟槽，粘贴密封垫前应将槽内清理干净。（2）密封垫应粘贴牢同，平整、严密、位置正确不得有起鼓超长和缺口现象。（3）管片拼装前应逐块对粘贴的密封垫进行检查，拼装时不得损坏密封垫。有嵌缝防水要求的,应在隧道基本稳定后进行。（4）管片拼装接缝连接螺栓孔之间应按设计加设螺孔密封圈。必要时，螺栓孔与螺栓间应采取封堵措施观察检查和检查隐蔽工程验收记录3螺栓安装及防腐环向及纵向螺栓应全部穿进并拧紧衬砌内表面的外露铁件防腐处理应符合设计要求和现行有关标准的规定观察检查
