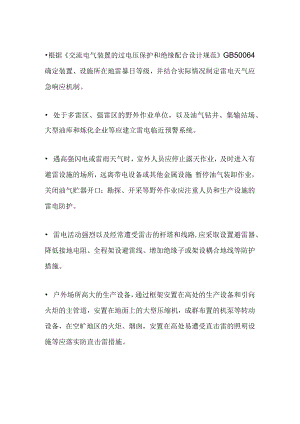

根据交流电气装置的过电压保护和绝缘配合设计规范GB50064确定装置、设施所在地雷暴日等级，并结合实际情况制定雷电天气应急响应机制。 处于多雷区、强雷区的野外作业单位，以及油气钻井、集输站场、大型油库和炼化企业等应建立雷电临近预警系统。 遇高强闪电或雷雨天气时，室外人员应停止露天作业，及时进入有避雷设施的场所，远离带电设备或其他金属设施；暂停油气装卸作业，关闭油气贮器开口；勘探、开采等野外作业应注重人员和生产设施的雷电防护。 雷电活动强烈以及经常遭受雷击的杆塔和线路,应采取设置避雷器、降低接地电阻、全程架设避雷线、增加绝缘子或架设耦合地线等防护措施。 户外场所高大的生产设备，通过框架安置在高处的生产设备和引向火炬的主管道，安置在地面上的大型压缩机，成群布置的机泵等转动设备，在空旷地区的火炬、烟囱，安置在高处易遭受直击雷的照明设施等应落实防直击雷措施。 大型设备的金属实体（如井架、炉体、塔体、桶仓、构架等）可作为防直击雷的接闪器。用作接闪器的设备金属壁厚应符合现行国家标准石油化工装置防雷设计规范GB50650的相关规定。转动设备不应用作接闪器。 生产场所的所有金属的设备、框架、管道、电缆保护层（铠装、钢管、槽板等）和管口等，均应连接到接地装置上。 储罐的防护护栏、上罐扶（爬）梯、阻火器、呼吸阀、量油孔、人孔、透光孔、法兰等金属附件应与罐体做等电位连接。 外浮顶金属储罐应采用有效、可靠的连接方式将浮顶与罐体做均的电气连接。 CNG加气母站和子站的车载CNG储气瓶组拖车停放场地应设置至少两处临时固定防雷接地装置。 采用屏蔽电缆时，屏蔽层应至少在两端及防雷区交界处做等电位连接并接地。系统要求只在一端做等电位连接时，应采用两层屏蔽或穿钢管敷设，外层屏蔽或至少应在两端及防雷区交界处做等电位连接并接地。保护电气和电子设备的电涌保护器（SPD）应与被保护设备的耐压水平相适应。谨防危险，安全第一！
