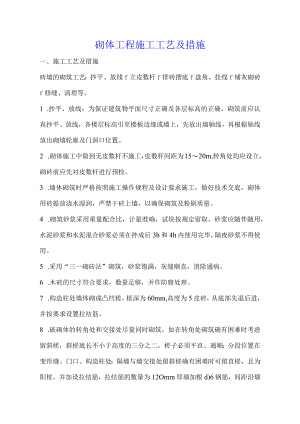

砌体工程施工工艺及措施.docx

砌体工程施工工艺及措施一、施工工艺及措施砖墙的砌筑工艺：抄平、放线f立皮数杆f排砖揩底f盘角、挂线f铺灰砌砖f修缝、清理等。1 .抄平、放线：为保证建筑物平面尺寸正确及各层标高的正确，砌筑前应认真抄平、放线，各楼层标高引至楼板边缘或墙上，先放出墙轴线，再根据轴线放出砌墙轮廓及门洞口位置。2 .砌体施工中做到无皮数杆不施工，皮数杆间距为1520m,转角处均应设立，砌砖前应先对皮数杆进行预检。3 .墙体砌筑时严格按照施工操作规程及设计要求施工，做好技术交底，砌体用砖提前浇水湿润，严禁干砖上墙，以确保砌筑及粉刷质量。4 .砌筑砂浆采用重量配合比，计量准确，试块按规定留取。砂浆应随伴随用，水泥砂浆和水泥混合砂浆必须在拌成后3h和4h内使用完毕，隔夜砂浆不得使用。5 .采用“三一砌砖法”砌筑，砂浆饱满，灰缝顺直，消除通病。6 .木砖的尺寸符合要求，数量足够，并作防腐处理。7 .构造柱处墙体砌成凸凹槎，槎深为60mm,高度为5皮砖，从底部先退后进，并按要求设置拉结筋。8 .破砌体的转角处和交接处尽量同时砌筑，如在转角处砌筑确有困难时考虑留斜槎，斜槎底长不小于高度的三分之二，槎子必须平直、通顺；分段位置在变形缝、门口、构造柱处；隔墙与墙交接处留斜槎确有困难时可留直槎，且为阳槎，并加设拉结筋，拉结筋的数量为12Omm厚墙加根d)6钢筋，间距沿墙高不超过500mm,埋入深度从墙的留槎处算起大于500mm,外露长度大于5(X)mm,末端成90度弯钩。接槎时，将接槎处的表面清理干净，浇水湿润，并填实砂浆，保证灰缝顺直。后砌隔墙顶应用立砖斜砌挤紧。9 .沉降缝两边的墙角应按直角要求砌筑。先砌的墙要把舌头灰刮尽，后砌的墙可采用缩口灰的方法。掉入沉降缝内的砂浆和杂物，应随时清除干净。10 .在操作过程中，要认真进行自检，如出现偏差，应随时纠正，严禁事后砸墙。二、成品保护1.砂浆稠度应适宜，砌墙时应防止砂浆溅脏墙面。2,墙体拉结钢筋、抗震构造柱钢筋及各种预埋件、水电管线等，均应注意保护，不得任意拆改或损坏。3 .基础墙两侧的回填土，应同时进行，防止回填土将墙挤歪、挤裂。4 .尚未安装楼板或屋面的墙和柱，当可能遇大风时，应采取临时支撑等措施，以保证施工中的稳定性。5,构造柱、圈梁等支模过程中应单独考虑支架、支撑，保证稳定，严禁利用砖墙顶支加固而引起墙体移动、开裂等。6.雨天施工收工时，应覆盖砌体表面。附件：1 .劳动力计划表2 .主要施工机械设备需用量计划表3 .施工临设计划表4 .进度计划网络图附件Ll监房劳动力计划表项次工种日人数最高人数备注1混凝土工16302钢筋工10203架子工8164木工10185抹灰工3260兼作瓦工6瓦工3660兼作抹灰工7普工30408油漆工20309玻璃工81210焊工4611管道工61512电工58附件2.1监房主要施工机械设备需用量计划表序号机具名称型号数量1提升机自升式门架提升机3座2混凝土搅拌机JZY3502台3砂浆搅拌机TJ2502台4手推翻斗车20辆5插入式振捣ZX3010台6平板振捣器ZW154台7蛙式打夯机HW1402台8钢筋切断机2台9钢筋弧焊机3台10钢筋弯曲机2台11潜水泵扬程40m4台12电钻2台13电刨2台14电锯2台15发电机组30kW1台16汽车5t4辆17钢管50t18模板200019仪器经纬仪、水准仪等各1部附件3.1监房施工临设计划表序号名称数量备注1搅拌站80m22水泥灌2个3材料库60m24工具库配电间40m25门卫、值班室2×15m26食堂60m2场外提供7宿舍600m2场外提供8办公室40m29吸烟室20m210文化活动室30m211医疗室20m212厕所、浴室30m213临时水线200m14临时电线280m附件1.2办公楼劳动力计划表项次工种H人数最高人数备注1混凝土工8152钢筋工7123架子工6124木工8105抹灰工2442兼作瓦工6瓦工2845兼作抹灰工7普工25308油漆工16229玻璃工5810焊工3411管道工2812电工24附件2.2办公楼主要施工机械设备需用量计划表序号机具名称型号数量1提升机自升式门架提升机1座2混凝土搅拌机JZY3501台3砂浆搅拌机TJ2501台4手推翻斗车15辆5插入式振捣ZX304台6平板振捣器ZW152台7蛙式打夯机HW1401台8钢筋切断机1台9钢筋弧焊机2台、10钢筋弯曲机1台11潜水泵扬程40m2台12电钻2台13电刨1台14电锯2台15发电机组16汽车5t2辆17钢管30t18模板150019仪器经纬仪、水准仪等各1部附件3.2办公楼施工临设计划表序号名称数量备注1搅拌站50m22水泥灌2个3材料库45m24工具库配电间30m25门卫、值班室2×15m26食堂40m27宿舍500m28办公室30m29吸烟室20m210文化活动室30m211医疗室15m212厕所、浴室30m213临时水线IOOm14临时电线150m附件1.3武警营房劳动力计划表项次工种日人数最高人数备注1混凝土工8152钢筋工7123架子工6124木工8105抹灰工2442兼作瓦工6瓦工2845兼作抹灰工7普工25308油漆工16229玻璃工5810焊工3411管道工2812电工24附件2.3武警营房主要施工机械设备需用量计划表序号机具名称型号数量1提升机自升式门架提升机1座2混凝土搅拌机JZY3501台3砂浆搅拌机TJ2501台4手推翻斗车15辆5插入式振捣ZX304台6平板振捣器ZW152台7蛙式打夯机HW1401台8钢筋切断机1台9钢筋弧焊机2台10钢筋弯曲机1台11潜水泵扬程40m2台12电钻2台13电刨1台14电锯2台15发电机组16汽车5t2辆17钢管15t18模板IOOO19仪器经纬仪、水准仪等各1部附件3.3武警营房施工临设计划表序号名称数量备注1搅拌站50m22水泥灌2个3材料库45m24工具库配电间30m25门卫、值班室2×15m26食堂40m27宿舍500m28办公室30m29吸烟室20m210文化活动室30m211医疗室15m212厕所、浴室30m213临时水线60m14临时电线IOOm混凝土制作、输送、浇筑、养护措施混凝土采用现场机械搅拌、机械振捣的方法施工，柱梁、楼梯采用插入式振动振实，现浇板采用平板振捣器振实，使混凝土达到无蜂窝、麻面、漏筋等现象。（1）原材料合格，所有进场水泥都有出厂合格证及试验复核报告，进场水泥按进场先后及强度等级分批堆放，并做到先进场的先使用，存期超过三个月的按试验结果使用。受潮结块水泥不使用。（2）工地专职司称员按配合比盘盘过称；严格计量及记录。袋装水泥也应定期抽查重量是否达到要求。（3）混凝土搅拌按规范要求操作，严格控制加水量。先加1/2用水量，再加石子、砂、水泥均匀搅拌各Imin,再加余下的用水量继续搅拌均匀，搅拌时间不得低于2min。（4）混凝土竖向运输采用提升机，水平运输用人力灰斗车。因为混凝土在现场拌制，运输距离短，因此不会产生离析，但是混凝土应随拌随用，避免在运输过程中存放时间太长，水平运输架设专用通道，严禁车子和人走在钢筋、模板或新浇混凝土上。（5）浇筑混凝土前，对模板及支架、钢筋和预埋件进行检查；对模板内的杂物和钢筋上的油污等清理干净；对模板的缝隙和孔洞予以堵严；对木模板浇水湿润，并无积水。要求木工、钢筋工在混凝土施工过程中跟班检查，随时处理浇筑过程中出现的支架松动、模板变形、钢筋位移等问题。（6）在浇筑竖向结构（构造柱等）混凝土时，先在底部填以50IOOmm厚与混凝土内砂浆成份相同的水泥砂浆作引浆；浇筑过程中发现有离析现象，及时进行二次搅拌。（7）混凝土施工缝的留置在浇筑前确定，并留置在结构受剪力较小且便于施工的部位，主梁、悬挑梁不留施工缝，次梁梯板设在跨中1/3区内，且为垂直缝。柱施工缝留置在每层梁下3050mm或每层板上，且为平缝；现浇板连续浇筑不留施工缝（工地配置小型发电机组作为备用电源）。施工缝的处理按规范要求处理。（8）混凝土应分层浇筑，分层振捣，用插入式振捣器每层厚度以4050cm为宜，用平板振捣器时每层厚度以小于20Cm为宜，振捣点应落点有序，振捣充分又不过振，严防漏振或蜂窝麻面。（9）混凝土浇筑后及时进行“一养三防”（即浇水养护、防冻、防雨、防暴晒），新浇混凝土上面及刚拆模混凝土应用麻袋覆盖或包裹养护,以提高混凝土强度，混凝土养护设专人，分班定时养护，现场设养护水池，停水时采用潜泵抽水养护，重点养护时间不小于7天，以后为一般养护阶段。新浇混凝土在强度未达到规范要求前不得在其上踩踏和施工。4.破基础1）砖进场前应有出厂合格证，并经复试合格后方可进场交付使用。2）所用砖必须提前12d浇水湿润，确保砌筑质量。3 ）砌筑砂浆采用重量配合比，计量要准确，试块按规定
