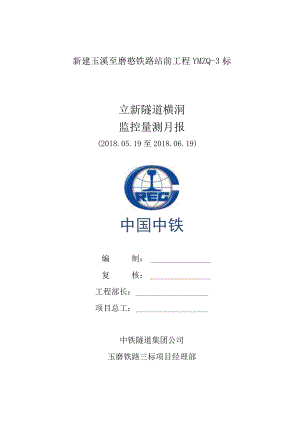

新建玉溪至磨憨铁路站前工程YMZQ-3标立新隧道横洞监控量测月报(2018.05.19至2018.06.19)中国中铁编制：复核：工程部长：项目总工：中铁隧道集团公司玉磨铁路三标项目经理部2018年06月19日一、本月项目施工情况2二、本月监测工作概况2三、本月隧道监测工作数据统计3四、监测数据分析及施工建议4五、监控量测信息化工作完成情况5六、下月监控量测计划5、本月项目施工情况隧道名称项目掌子面施工里程段仰拱二次衬砌围岩等级施工方法立新隧道横洞隧道里程HDK0+5-HDK0+5HDK0+5.09-HDK0+5.0HDKO+136.3-HDK0+50.3V台阶法本月进尺(m)515.086、本月监测工作概况本月对立新隧道横洞进行了隧道拱顶沉降监测和隧道净空收敛监测。本月立新隧道新埋设测点情况详见下表2.1。表2.1立新隧道横洞本月监测测点布设情况隧道名称监测项目一序号监测测点编号初测日期备注立新隧道横洞拱顶下沉1GDXC0÷652018-4-202GDXC0+602018-4-223GDXC0+552018-4-244GDXC0+502018-4-265GDXC0+452018-4-286GDXC0+402018-4-307GDXC0+352018-5-28GDXC0+302018-5-49GDXC0+252018-5-610GDXC0+202018-5-711GDXC0+152018-5-912GDXCO+102018-5-1113GDXC0+072018-5-1314GDXC0+052018-5-15净空收敛1ZBSL0+80-22018-4-202ZBSL0+75-22018-4-203ZBSL0÷70-22018-4-224ZBSL0+65-12018-4-205ZBSL0+65-22018-4-256ZBSL0+60-12018-4-227ZBSL0+60-22018-4-268ZBSL0+55-12018-4-249ZBSL0+55-22018-4-2810ZBSL0+50-12018-4-2611ZBSL0+50-22018-4-3012ZBSL0+45-12018-4-2813ZBSL0+45-22018-5-214ZBSL0+40-12018-4-3015ZBSL0+40-22018-5-416ZBSL0+35-12018-5-217ZBSL0+35-22018-5-618ZBSL0+30-12018-5-419ZBSL0+30-22018-5-720ZBSL0+25-12018-5-621ZBSL0+25-22018-5-922ZBSL0+20-12018-5-723ZBSL0+20-22018-5-1124ZBSLO+15-12018-5-925ZBSLO+15-22018-5-1326ZBSLO+10-12018-5-1127ZBSLO+10-22018-5-1428ZBSL0+07-12018-5-1329ZBSL0+07-22018-5-1530ZBSL0+05-12018-5-1531ZBSL0+05-22018-5-15三、本月隧道监测工作数据统计本月立新隧道横洞拱顶沉降和净空收敛监测数据统计如下表3.1-3.2o表3.1立新隧道横洞拱一沉降监控量测统计分析表量测断面里程（测点编号）岩别围级施工方法本月变形（mm）实测最大位移值（mm）管理等级处理措施GDXC0+35V台阶法-4.9-10.0正常正常施工GDXC0+30V台阶法-6.9-2.5正常正常施工GDXC0+25V台阶法-3.1-5.5正常正常施工GDXC0+20V台阶法-19.4-21.9正常正常施工GDXCO+15V台阶法-21.6-9.0正常正常施工GDXC0+10V台阶法-28.1-32.3正常正常施工GDXC0+07V台阶法-33.2-32.9正常正常施工GDXC0+05V台阶法-29.9-28.4正常正常施工注：测点上升/表37“+”，双.2立新隧点下沉为O道横洞周边收敛监控量网统计分析表量测断面里程（测点编号）围岩级别施工方法本月变形（mn）实测最大位移值（mm）管理等级处理措施ZBSL0+35-1V台阶法-4.9-11.6正常正常施工ZBSL0+35-2V台阶法-4.8-4.0正常正常施工ZBSL0+30-1V台阶法0.99.0正常正常施工ZBSL0+30-2V台阶法-5.3-8.0正常正常施工ZBSL0+25-1V台阶法-5.2-24.0正常正常施工ZBSL0+25-2V台阶法-4.7-6.2正常正常施工ZBSL0+20-1V台阶法-16.9-28.0正常正常施工ZBSL0+20-2V台阶法-14.9-19.3正常正常施工ZBSLO+15-1V台阶法-16.3-32.2正常正常施工ZBSLO+15-2V台阶法-17.4-19.4正常正常施工ZBSLO+10-1V台阶法-30.4-33.6正常正常施工ZBSLO+10-2V台阶法0.0-1.0正常正常施工ZBSL0+07-1V台阶法-26.5-33.5正常正常施工ZBSL0+07-2V台阶法0.0-1.4正常正常施工ZBSL0+05-1V台阶法-26.0-27.9正常正常施工ZBSL0+05-2V台阶法0.00.4正常正常施工注：隧道净空外张为“+”，内敛为。四、监测数据分析及施工建议本月立新隧道横洞GDXC0÷05量测断面变化量相对较大，对该断面的监控变形分析如下：拱顶下沉测点GDXCO+05本月沉降-29.9mm,开累沉降-28.4mm,小于监测控制值;净空收敛测线ZBSL0+05-1本月收敛-26.0mm,开累收敛-27.9mm,小于监测控制值；净空收敛测线ZBSL0+05-2本月收敛0.0mm,开累收敛0.4mm,小于监测控制值;图4.1立新隧道横洞拱顶沉降测点变化历时曲线11u.u-1U.U一9Czu.uVBZQ-OUUM21-HU.UWRC-OU.Uduu-ZBSL0+05-l-ZBSL0+057-/U.U.Q-OU.U5月19日5月26日6月2日6月9日6月16日图4.2立新隧道横洞周边收敛测线变化历时曲线施工建议：从本月监测数据来看，隧道内拱顶下沉、净空收敛变形速率较小，未达到预警标准。建议继续按照设计支护参数和开挖方式进行施工，隧道初期支护及时进行封闭，减少围岩无支护暴露时间，确保隧道结构安全和施工安全。五、监控量测信息化工作完成情况本月各洞口均严格按照玉磨铁路总公司要求开展隧道监控量测信息化工作。六、下月监控量测计划1、继续进行各隧道监控量测工作，及时进行数据分析。2、对变形较明显工作面及时采取加强监测措施，同时加强洞内外巡视。根据现场情况对监测工作做出调整以确保隧道施工安全。3、按监控量测实施细则的要求进行布设量测断面，确保量测数据及时、真实反映围岩变化。4、定期对各开工工点进行巡查，及时对破坏及覆盖测点进行恢复。
