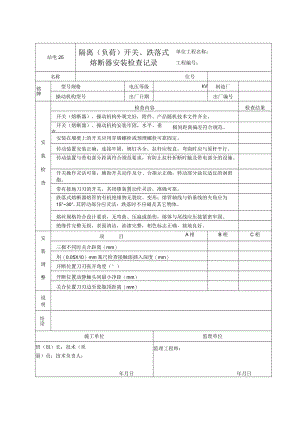

站电25 隔离（负荷）开关、跌落式熔断器检查记录.docx

站电25隔离（负荷）开关、跌落式熔断器安装检查记录单位工程名称：工程编号：名称位号铭牌型号规格电压等级kV制造厂操动机构型号出厂日期出厂编号安装检查检查内容检查结果开关（熔断器）、操动机构外观完好，附件、产品随机技术文件齐全。开关（熔断器）、操动机构安装牢固，水平、垂直、极间距离偏差符合规范。安装在墙壁上的开关应用穿墙螺栓或预埋螺栓可靠固定。传动装置安装正确，连接牢固，销钉齐全，拉杆应校直，弯曲时应与原杆平行。传动装置与带电部分距离符合规范要求，有防止拉杆折断时触及带电部分的设施。开关操作灵活可靠，辅助开关动作及分、合指示正确，转动部分涂以适宜的润滑脂。带有接地刀刃的开关，其闭锁装置动作灵活，准确可靠。跌落式熔断器熔管的有机绝缘物无裂纹、变形；熔管轴线与铅垂线的夹角应为15°30°,其转动部分应灵活：跌落时不应碰及其它物体。熔丝规格符合设计要求，无弯曲、压扁或损伤，熔体与尾线应压接紧密牢固。绝缘件完整无损，表面清洁，油漆完整，相色标志正确，接地良好。安装调整项目A相B相C相三极不同时关合距离（mm）用（0.05X10）mm塞尺检查接触面插入深度（mm）开断位置刀刃张开角度（°）开断位置动静触头间最小净距（mm）关合位置刀刃边至瓷瓶顶距离（mm）说明结论施工单位监理单位班（组）长：技术（质量）员：技术负责人：年月日监理工程师：年月日
