结构施工图审查点及通病.docx

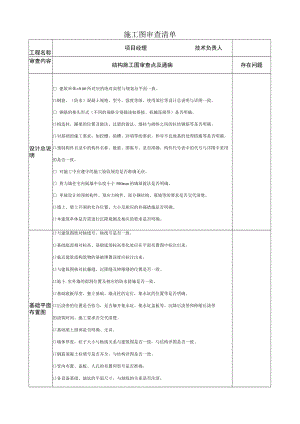

施工图审查清单工程名称项目经理技术负责人审查内容结构施工图审查点及通病存在问题设计总说明 建筑单体±0.00所对应的绝对高程与规划总平面一致。口钢筋、（防水）混凝土规格、型号、强度等级、使用部位等设计总说明与详图一致。 钢筋的接头形式（不同的规格分别描述如搭接、机械连接等）是否明确。口构造柱、圈梁的位置及做法、过梁的做法、墙柱与砌体之间的拉结钢筋等是否明确。口对基础的施工要求，如挖槽、验槽、回填等的要求，和对不良地基的处理措施等是否明确。口预制构件目录中的构件名称、数量、图集号、是否准确。构件代号表中的代号与详图中采用的是否一致。 对施工中应遵守的施工验收规范是否准确无误。 剪力墙住宅内隔墙中长度小于500un的墙垛做法是否明确。 单独设计的预制构件、预应力构件、部分钢结构、幕墙等的要求是否交代清楚。口墙上、梁上开洞的允许位置、大小及相应的补强措施是否明确。口本建筑单体是否需进行沉降观测及相应的要求是否明确。基础平面布置图口与建筑图核对轴线号，轴线号是否一致。口基础底部相对标高、基础底部标高变化处应在平面布置图中标注出来。口临近建筑或构筑物的基础埋置深度应标注出来。口与建筑图核对抗藤缝、沉降缝及伸缩缝的位置是否一致。口地卜.室外墙的留洞位置及相应的防水措施是否一致。口基础底板厚度，独立基础、墙及柱的定位，集水坑的位置等是否明确。口后浇带的位置是否恰当，是否躲开集水坑、集水坑盖板等。沉降后浇带和伸缩后浇带的浇筑时间、施工要求否交代清楚。口基础梁上留洞是否明确、无误。口墙体厚度，柱子大小与轴线关系与建筑图是否一致，与结构详图是否一致。口钢筋混凝土柱墙号是否齐全，与结构详图是否一致。口管沟布置、盖板、人孔的布置和型号是否准确。口各设备基础、地坑的平面尺寸，与轴线的关系是否注清。口当与相邻子项建筑物紧挨时，两个子项在相连处的基础在平面、埋深方面有无矛盾、当采用公共基础时，有关的轴线号、尺寸、柱墙尺寸、编号是否注明、无误。口各独立基础、联合基础的编号、基础底标高是否标注齐全、准确。每种编号的基础在其第一次出现时是否注明了平面尺寸，与轴线的关系，与详图是否一致。口当地下室有人防时，应区分普通地下室外墙、内墙与人防临空墙、有人防部位的地下室外墙等的图式区别1口受力钢筋规格型号与总说明一致。口若采用桩基且有地下室时，桩顶的防水大样是否明确、无误。口基础底板、梁板布置是否最优，利于施工；基础梁配筋图主要关注梁跨数是否正确。口地下室穿墙管的防水大样或选用的图集号是否明确、无误。口集水坑、地沟、后浇带、电梯基坑、柱帽及设备基础的大样是否明确。口当为钢筋混凝土独立基础，联合基础或条形基础时，审核钢筋混凝土基础的各部分尺基础底板、基寸，配筋是否标注齐全；基础预留的柱，墙插筋与上部结构详图的平面尺寸，标高，钢础梁、基础详筋直径、根数、排列、伸上高度是否一致，预留插筋在基础内的锚固长度是否足够。图口当为钢筋混凝土筏基、箱基时，筏基底板、箱基底、顶板的配筋，是否符合有关规范规定的构造要求；底板有地坑、地沟时，两个方向的配筋是否都有交代，顶板有留洞时，洞口加筋是否符合要求，墙的剖面图中，其剖面号，剖视方向，截面尺寸与平面图是否i致，沿高度方向的尺寸，标高标注是否准确。予留插铁与上部结构是否一致。口当为桩基时，审核桩详图各部分尺寸，配筋数量与深度是否标注齐全，桩头插入承台的深度，钢筋的锚固是否符合要求；桩台各部分尺寸、配筋是否标注齐全，当有预留插筋时，插筋的锚固，与上部结构是否一致。口餐厅和客厅之间、卧室上方建议尽量不设梁，做成整板，如有需要尽量做成暗梁或上反梁（不影响上层的情况下）。口梁的高度是否影响门窗的开启。标准层梁配筋口各梁的梁顶标高是否明确。图口梁上开洞、吊环、埋件的位置及大样是否明确、无误。口相交的两根梁当梁截面高相同时应注明这两根梁钢筋的上下关系。口当外部梁跨度相差不大时，梁高宜等高，尤其是外部的框架梁。当梁底距外窗顶尺寸较小时，宜加大梁高做至窗顶。标准层板配筋图口板的厚度、板顶结构标高、板上开洞、梁上起柱的定位等是否明确、无误。口板的分布钢筋及其使用部位是否明确。口楼板厚度是否满足设备管线交叉排布所需。口楼板结构图中相关大样，如板上反边、板F挂板、板上设备基础、板底标高低于梁底标高处节点、非楼层部位的挑板、板上埋件（或吊环）、阳台挑板、雨蓬挑板等是否明确。口各楼座主体外围的台阶、廊架、雨棚或阳台板，应生根于主体结构上，不得直接落在回填土或散水上，以免回填土沉降引起裂缝。位于软土地基时，自重较大的构件应设桩基。楼梯详图口梯梯段的建筑面层做法如与楼面做法不同时，需注意楼梯板与楼面板标高的衔接，即楼梯段的第一步与最后一步的踏步高度与其他踏步高度是不一样的。口楼梯是否要做深化设计，相关预埋件是否需要一次性预埋。
