综掘机截割电动机技术要求.docx

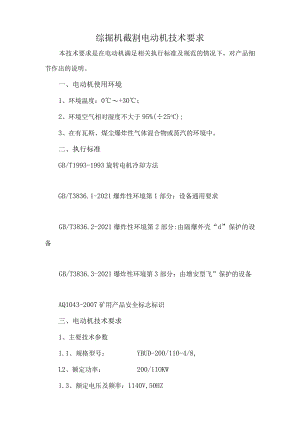

综掘机截割电动机技术要求本技术要求是在电动机满足相关执行标准及规范的情况下，对产品细节作出的说明。一、电动机使用环境1、环境温度：0+30；2、环境空气相对湿度不大于95%(÷25oC);3、在有瓦斯、煤尘爆炸性气体混合物或蒸汽的环境中。二、执行标准GB/T1993-1993旋转电机冷却方法GB/T3836.1-2021爆炸性环境第1部分：设备通用要求GB/T3836.2-2021爆炸性环境第2部分:由隔爆外壳“d”保护的设备GB/T3836.3-2021爆炸性环境第3部分：由增安型飞”保护的设备AQ1043-2007矿用产品安全标志标识三、电动机技术要求1、主要技术参数1.1、规格型号：YBUD-200/110-4/8,L2、额定功率：200/1IOKW1.3、额定电压及频率：1140V,50HZ1.4、额定电流：118/83AL5、额定转速:1481737rminL6、工作定额：Sl1.7、绝缘等级：H1.8.防护等级：IP55L9、冷却水压：3.0MPa1.10、冷却水温：251.IK防爆标志：ExdIMb1.12、接线方式：Y2、设备要求2.1 投标方提供的设备性能应满足本技术要求和相关标准要求。电动机的设计应符合本技术要求，符合石煤机综掘机截割部的装配技术要求。2.2 电动机应为矿用隔爆型三相异步电动机。2.3 电动机应为直接起动式，能按被驱动设备的转速一转矩曲线所示的载荷进行成功的起动。2.4 电动机的起动电流，应达到与满足其应用要求的良好性能与经济设计一致的最低电流值。在额定电压条件下，电动机的最大起动电流不得超过其额定电流的6倍，在规定的起动电压的极限值范围之内，电动机转子允许起动时间不得低于其加速时间。2. 5电动机的连接导线与绕组的绝缘应具有相同的绝缘等级。2.6 电动机的结构应能承受标准规定的正反转的超速值，而不造成设备损坏。2.7 电动机的振动幅度不应超过标准所规定的数值。2.8 电动机的最高噪音水平应符合所列规范和标准的要求。距外壳1米远处，电动机的平均声压级不得大于85dB（A声级）。2.9在现场和规定的环境中完全符合规范地运行条件下，电动机的设计应能保证其使用寿命不低于30年。2.10电动机轴承均埋设PtlOO测温元件2个（每个轴承设1个）,电机绕组埋设PtlOo测温元件，每相两只，共6只。2.11电动机轴承选用SKF轴承或者同等优质轴承。电动机轴承的结构能排除尘垢和水份的侵入，并防止润滑剂到达电动机绕组。2.12电动机的冷却水水道需满足耐压试验要求。四、供货要求1、随机资料1.1必须提供全面、详细的中文技术资料。包括:(I)使用说明书、外形尺寸图、防爆合格证，矿用产品安全标(2)整机及各部件质检质量报告，加盖公章；(3)出厂试验报告、性能测试报告，加盖公章；(4)以上资料中各三套(附中文电子版一套)。技术资料必须清晰地反映设备的结构、性能、操作说明、装配、运输、使用、维护、检修、备件、标记、储存及危险情况等，必须包含相应图纸、图表及目录，诸如装配图、电气控制原理图和接线图、润滑系统图、易损件图等。在技术协议签订完成后4周内提供给买方技术资料各1套，其余资料随合同中设备一同发货。买方有权针对培训目的而额外复制所提供的技术文件与图纸。如果发现投标人交付的技术文件和图纸不完整，或在运输途中丢失或损坏，在接到买方索要通知后的30天内，中标方应免费向买方增补丢失或损坏部分的技术文件与图纸。五、质保、售后要求1、电动机质保期为使用一年或搁置18个月，正常使用情况下保修期内产品出现任何非人为因素质量的问题，均由投标方负责解决。产品保修期以外，投标方对设备提供终身有偿服务。2、接到技术服务通知后，保证1小时响应，6小时到达现场。投标文件中必须提供全国或山西片区内销售及售后人员名单及联系方式。东坡煤矿机电科2022年8月15日
