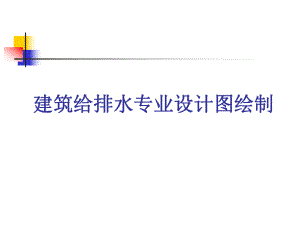

建筑给排水专业设计图绘制.pptx

建筑给排水专业设计图绘制建筑给排水专业设计图绘制一、建筑给排水图纸的认知一、建筑给排水图纸的认知n1、建筑给排水平面图认知n2、建筑给排水系统图认知二、建筑给排水附件的制作二、建筑给排水附件的制作n1、使用CAD基本命令和编辑命令，绘制给排水附件。n2、将绘制好的给排水附件制作成图块。n3、主要CAD命令：line circle trim pline wblock等。三、建筑给排水平面图绘制三、建筑给排水平面图绘制n1、卫生间建筑平面布置图n2、给排水平面图绘制 1）建立与给排水相关的图层 2）运用CAD命令，结合传统手工绘图的方法和步骤，进行给排水平面图绘制。 3）插入相应的给排水附件图块 4）标注给排水管管径 5）进行立管编号n3、注意事项：根据出图比例，调整字体高度，使得整套图纸上，数字和汉字保持要求的字高。四、建筑给排水系统图绘制四、建筑给排水系统图绘制n1、在完成建筑给排水平面图基础上，绘制系统图。n2、给排水系统图绘制 1）绘制系统图时，Y轴方向上的管线应和X轴方向上的管线成45（或135）。 2）插入相应的给排水附件图块 3）标注给排水管管径 4）标注给排水管道敷设标高1#卫生间建筑平面布置图卫生间建筑平面布置图1#卫生间标准层给排水平面布置图卫生间标准层给排水平面布置图1#卫生间标准层给排水系统图卫生间标准层给排水系统图给给排水附件图块排水附件图块n树立质量法制观念、提高全员质量意识。23.4.2423.4.24Monday, April 24, 2023n人生得意须尽欢，莫使金樽空对月。20:38:1220:38:1220:384/24/2023 8:38:12 PMn安全象只弓，不拉它就松，要想保安全，常把弓弦绷。23.4.2420:38:1220:38Apr-2324-Apr-23n加强交通建设管理，确保工程建设质量。20:38:1220:38:1220:38Monday, April 24, 2023n安全在于心细，事故出在麻痹。23.4.2423.4.2420:38:1220:38:12April 24, 2023n踏实肯干，努力奋斗。2023年4月24日下午8时38分23.4.2423.4.24n追求至善凭技术开拓市场，凭管理增创效益，凭服务树立形象。2023年4月24日星期一下午8时38分12秒20:38:1223.4.24n严格把控质量关，让生产更加有保障。2023年4月下午8时38分23.4.2420:38April 24, 2023n作业标准记得牢，驾轻就熟除烦恼。2023年4月24日星期一20时38分12秒20:38:1224 April 2023n好的事情马上就会到来，一切都是最好的安排。下午8时38分12秒下午8时38分20:38:1223.4.24n专注今天，好好努力，剩下的交给时间。23.4.2423.4.2420:3820:38:1220:38:12Apr-23n牢记安全之责，善谋安全之策，力务安全之实。2023年4月24日星期一20时38分12秒Monday, April 24, 2023n相信相信得力量。23.4.242023年4月24日星期一20时38分12秒23.4.24谢谢大家！谢谢大家！
