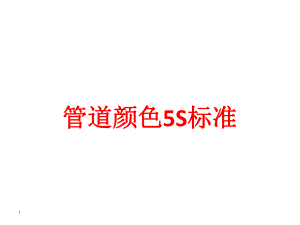

管道颜色标准.pptx

1管道颜色管道颜色5S标准标准各种颜色的含义各种颜色的含义 红色红色: : 表示禁止表示禁止, ,停止停止, ,消防和危险消防和危险 黄色黄色: : 表示注意和警告表示注意和警告 蓝色蓝色: : 表示指令和必须遵守的规定表示指令和必须遵守的规定 绿色绿色: : 表示通行表示通行, ,安全安全 黄黄黑黑条条纹纹: : 表表示示需需特特别别注注意意注意：以上为较为通用的颜色要求，不同的公司注意：以上为较为通用的颜色要求，不同的公司或制造厂可以有其自身的规范，但就一个公司、或制造厂可以有其自身的规范，但就一个公司、或一个厂而言，必须注意统一。或一个厂而言，必须注意统一。3工厂基本颜色标准动力管道颜色项 目颜色名称标准色样生产、生活自来水管绿 色消防水管红 色冷却水管绿 色纯水管绿 色工业用、宿舍用高温水管银白色工业酸液管紫 色工业碱液管橘黄色生活污水管黑 色蒸汽管道银白色4工厂基本颜色标准动力管道颜色项 目颜色名称标准色样氧气管道天蓝色液化石油管道黄 色压缩空气管道白 色柴油供油管道黄 色氢气管道粉红色工业废水黑 色二氧化碳管道银 色氮气管道棕 色电力、照明、通讯、信号等本 色5工厂基本颜色标准动力设备颜色项 目颜色名称标准色样锅炉本体黑 色冷冻机本休绿 色真空罐、干燥机白 色配电柜、风机灰 色变压器红 色消防设备、消防器材红 色发电机、水泵及电机黄 色暖器银白色空压机，压力容器黄 色散热器黄 色6工厂基本颜色标准其他项 目颜色名称标准色样隔栏、安全网、罩黄 色货架灰 色液压手推车黄 色安全通道、扶手黄 色VIP通道绿 色手推车绿 色推车轮子的支撑黄 色斑马线黄黑间隔色7常用线条颜色宽度规格（油漆或胶带）适用项目基准规格基准颜色备注仓库主通道线100黄色黄色地面时使用白色大型车间主通道线100室内一般通道线50仓库区域线50车间区域线50辅助通道线50可移动物（移动架台、工具车等）50清扫工具类50门开闭线25小物品定位线（测试室仪表等）25桌面物品定位线108常用线条颜色宽度规格（油漆或胶带）适用项目基准规格基准颜色备注不合格区域线50红色红色地面时使用斑马线废品50闲置物50待修理品50灭火器50消防栓50垃圾桶50危险区域50回风口109常用线条颜色宽度规格（油漆或胶带）适用项目基准规格基准颜色备注警告警示50斑马线配电柜50突出物50坑道周围50合格品区域线50绿色绿色地面时使用蓝色气气路管线管理路管线管理 目目的的分析气路管线进行定位、标识管理，避免误操作。 标标准准1、管线布置横平竖直；2、管线粘贴标签，标明介质名称和流向； 3、标识颜色按板块公司要求执行。现场可视化标准现场可视化标准11水管标记水管标记进水进水出水出水125.17扳手型阀门标示方法扳手型阀门标示方法明确阀门的工作状态明确阀门的工作状态, ,防止误操作。防止误操作。扳手型阀门、球阀、止回阀。1.直接用文字标明“开”、“关”位置。2.制作开关标牌（如下图）。3.规格：长120mmX宽80mm。4.在阀颈上悬挂。80球阀状态球阀状态（关）（关）（开）（开）12056
