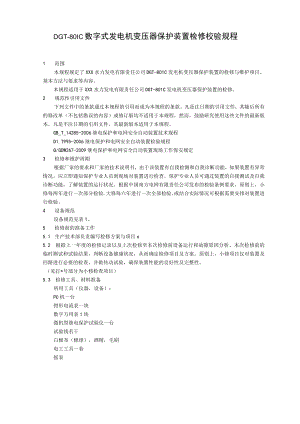

DGT-80IC数字式发电机变压器保护装置检修校验规程1 范围本规程规定了XXX水力发电有限责任公司DGT-801C发电机变压器保护装置的检修与维护项目、基本方法与要求等内容。本规程适用于XXX水力发电有限责任公司DGT-801C发电机变压器保护装置的检修。2 规范性引用文件下列文件中的条款通过本规程的引用而成为本规程的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规程，然而，鼓励研究使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规程。GB_T_14285-2006继电保护和电网安全自动装置技术规程D1.T995-2006继电保护和电网安全自动装置检验规程Q/GDW267-2009继电保护和电网安全自动装置现场工作保安规定3 检修和维护周期根据厂家的要求和厂家的技术说明书，由于该装置有自我检测和自我诊断功能，如果装置有异常情况，应立即通知保护专业人员到现场对装置进行检查。保护专业人员可通过装置的自我测试及自我诊断功能，了解装置的运行状况。根据中国南方电网有限责任公司发布的检验条例要求，原则上，小修每两年进行一次部分检验,大修每六年进行一次全部检验，或结合实际情况可根据需要安排对装置进行检验。4 设备规范设备规范见表1。5 检修前的准备工作5.1 生产技术部负责编写检修方案与项目o5.2 根据上一年度的检修记录以及上次检修至本次检修前设备运行和故隙原因分析、本次检修前的临时测试和试验结果，判断设备健康状况，从而确定检修项目及方案。原则上，小修项目仅对装置及回路进行必要的检查，并做传动试验，确保装置性能的良好性及完整性。（见打*号部分为小修检查项目）5.3 检修工具、材料准备所用工具（仪器，设备）：PC机一台钳形电流表一块数字万用表1块微机型继电保护试验仪一台试验线若干白棉布（棉球），酒精，毛刷电工工具一套摇表表1设备规范额定数据直流电源：220V、HOV允许偏差：+15%20%交流电压：100V.100/3V交流电流：1A、5A转子电压：额定电压V600V频率：50HZ功耗交流电流电路在额定电流时<0.5VA（In=IA）交流电压电路额定功耗VO.25VA直流电源功耗：正常V50W跳闸V80W通信串行口2个（以太网或RS485）GPS总线对时1个打印机接口1个（支持网络打印）通信规约IEC870-5-103主要技术指标环境温度正常工作温度-5*C-40aC极限工作温度TOC55C电磁兼容性试验脓冲群干扰GB/T14598.13,HI级静电放电GB/T14598.14,IV级快速瞬变干扰GB/T14598.10,IV级辐射电磁场干扰GB/T14598.9,HI级绝缘试验绝缘GB/T14598.3-932kV,交流Imin冲击电压GB/T14598.3-935kV,1.2/50us,0.5J6 安全措施工作负责人负责办好检修工作票，写好继电保护安全措施票，运行人员负责做好工作票所列出的安全措施，工作负责人必须向工作人员讲清楚工作任务和注意事项，做好防静电措施，并负责检查设备工况是否符合检修的条件，进行验电等。7 检修设备及要求7.1 检修设备及要求7.1.1 试验设备：微机式继电保护试验装置。试验仪表应经检验合格，其精度不低于0.5级。7.1.2 试验回路的接线原则，应使通入保护装置的电气量与实际运行情况相符合。7.1.3 模拟故障的试验回路，应具备对保护装置进行整组试验条件。7.1.4 为了保证检修质量，对所有特性试验中的每一点，应重复3次，其中每次试验数值的误差均满足规定要求。7.2 试验过程中应注意的事项7.2.1保护装置校验前应先打印一份定值单备查。7.2.1断开直流电源后才允许插、拔插件。7.2.2试验过程中如需使用电烙铁进行焊接时，应采用带接地线的电烙铁或电烙铁断电后再焊接。7.2.3试验过程中，注意不要插错插件位置。7.2.4因检验需要临时短接或断开的端子，应在专用的“保护临时安全措施记录”上逐个记录，并在试验结束后及时恢复。7.2.5在装置投运情况下，如发生装置直流接地必需对装置进行直流接地查找时，必需退出保护，并使用内阻大于20kQ仪表查找，严禁使用灯泡代替电压表法查找。7.2.6严禁徒手触摸装置的芯片，如需要检查或更换装置芯片，必须采用专用起子，并正确佩戴防静电手套。8检修项目及实际测量参数8.1 外观及接线检查见表2（检验结果:正确的打“，'，否则打“X”）表2外观及接线检查序号检查内容检验结果1保护装置的硬件配置、标注及接线等应符合图纸要求2保护装置各插件上的元器件的外观质量、焊接质量应良好，所有芯片应插紧、型号正确,芯片放置位置正确。3检查保护装置的背板接线是否有断线、短路、焊接不良等现象，并检查背板上抗干扰元件的焊接、连线和元器件外观是否良好。4电子元件、印刷线路、焊点等导电部分与金属框架间距应大于3mm。5*保护装置的各部件固定良好，无松动现象,装置外形应端正，无明显损坏及变形现象。6*各插件插、拔灵活,各插件和插座之间定位良好,插入深度合适。7*保护装置的端子排连接应可靠,且标号应清晰正确，回路连接可靠。8*切换开关、按钮、键盘等应操作灵活、手感良好。9*各部件应清洁良好。10直流和交流回路绝缘检查。8.2绝缘电阻检测8.2.1断开保护宜流电源的输入回路,对地的绝缘电阻均应大于IoM。；8.2.2CT/PT回路,对地的绝缘电阻均应大于IOMC；8.2.3外围电缆对地的绝缘电阻均应大于IoMQ；8. 2.4整个二次回路的绝缘检测：在保护柜端子排处将所有电流电压及直流回路端子连接在一起，并将电流回路的接地点拆开，用IOOOV的兆欧表测量整个回路对地的绝缘电阻，其绝缘电阻值应大于1.0Mo9. 3DGT-801C开入接点检查依次投入和退出屏上相应压板以及模拟相应开入接点，查看液晶显示“保护状态”子菜单中“开入量状态”是否正确。开入接点的检验见表3（检验结果:正确的打“V”，否则打“X”）序号开入量名称装置端子号屏柜压板号保护板状态管理板状态1发电机差动保护投入5X1-5X:412定子接地3U。保护投入5X1-5X:923转子点接地保护投入5X1-5X:1O4定子过负荷保护投入5X2-5X:1275复压记忆过流保护投入5X2-5X:1496失磁保护投入5X1-5X:65、67过电压保护投入5X2-5X:1648逆功率保护投入5X1-5X:119励磁变过流保护投入5X2-5X:201010励磁变过流速断保护投入5X2-5X:211110. 交流电压、电流回路检查退掉屏上的所有出口压板，对照屏柜交流电压、电流接线图，从屏端子上每个电压电流回路依次加入电压电流。按使用说明书方法进入装置菜单中的“保护状态”，对照保护液晶屏所显示模拟量值与加入值，其值应该相等，误差符合技术参数要求。表5交流电压回路检查名称输入值装置显示值A相B相C相相位1.发电机机端电压57.7VAC2.机端零序电压（基波）100VAC3.转子电压30VDC注：低频零序电压频率为20Hz,和中性点零序电压共一个输入通道。表6交流电流回路检查名称输入值装置显示值A相B相C相相位1.发电机机端TA电流IA2.发电机中性点一电流IA3.发电机中性点二电流IA4.励磁变电流IA5.发电机横差电流IA6.轴电流IOmA7.低频零序电流IOmA11. DGT-80IC开出接点检查（接点动作正确者，打“J"。）11.1.1 警信号接点检查当装置自检发现硬件错误时，闭锁装置出口，并灭掉“运行”灯；所有动作于信号的保护动作后，点亮“报警”灯，并启动信号继电器BJJ及相应的报警继电器，报警信号接点均为瞬动接点。表7保护装置报警信号接点序号信号名称监控信号接点结果1发电机差动保护5X1-5X:42TA断线5X1-5X:53失磁t1.、t2>t35X1-5X:6、5X:7、4定子接地5X1-5X:95转子一点接地5X1-5X:1O6逆功率5X1-5X:U7定子过负荷11、t25X2-5XU2、5X:138复压记忆过流t1.、t25X2-5XU4、5X:159过电压5X2-5X:1610TV断线5X2-5Xz1.711差动启动警告5X2-5X:1912励磁变过流5X2-5Xz2013励磁变速断5X2-5X:2114装置故障5X2-5X:2815CPU电源故障5X2-5Xz298. 5.2跳闸信号接点检查所有动作于跳闸的保护动作后，点亮面板上''跳闸”灯，并启动相应的跳闸信号继电器。“跳闸”灯、中央信号接点为磁保持。表8保护装置跳闸信号妾点序号信号名称监控信号接点结果1发电机差动保护跳闸5X:1-5X:42定子接地3U。保护跳闸5X:1-5X:93备用4过电压保护跳闸5X:1-5X:165失磁保护t2跳闸5X:1-5X:76失磁保护t3跳闸5X:1-5X:87定子过负荷保护t2跳闸5X:1-5X:138备用9复压记忆过流保护t2跳闸5X:1-5X:1510励磁变过流保护跳闸5X:1.-5X:2011励磁变过流速断保护跳闸5X:1-5X:2112备用13备用14备用15备用16备用8.5.3跳闸接点输出序号跳闸输出量名称引出回路号（或端子号）屏柜端子号检查结果I跳闸出口1通道（跳出口开关）2跳闸出口2通道（跳灭磁开关）3跳闸出口3通道（关导水叶）4跳闸出口4通道备用5跳闸出口5通道备用6跳闸出口6通道备用7跳闸出口7通道备用8跳闸出口8通道备用9跳闸出口9通道备用10跳闸出口10通道备用11跳闸出口11通道备用12跳闸出口12通道备用13跳闸出口13通道备用14跳闸出口14通道备用15跳闸出口15通道备用16跳闸出口16通道备用
